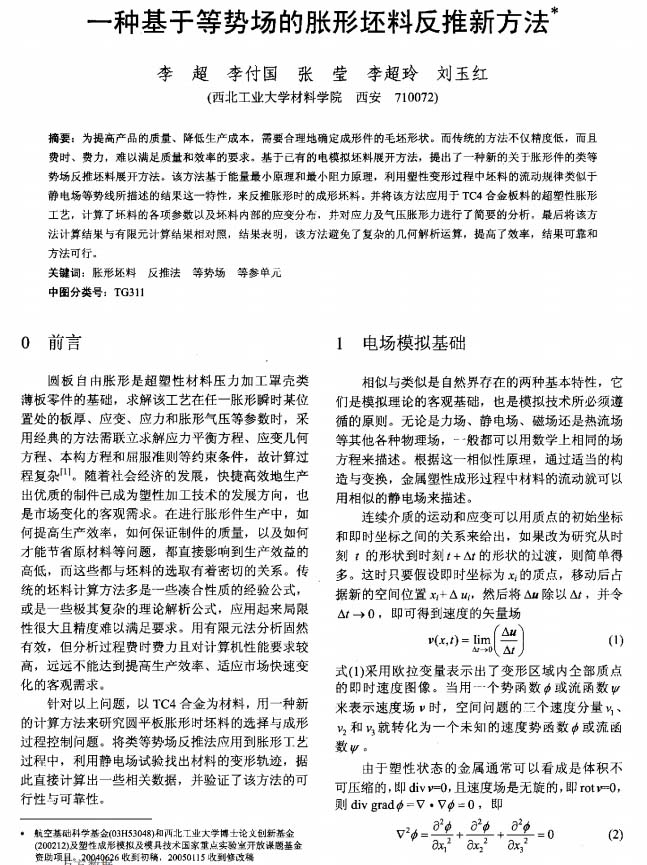

機械工程學報：一種基于等勢場的脹形坯料反推新方法
2022-07-23【作 者】李超;李付國;張瑩;李超玲;劉玉紅
【前言】
圓板自由脹形是超塑性材料壓力加工罩殼類薄板零件的基礎，求解該工藝在任一脹形瞬時某位置處的板厚、應變、應力和脹形氣壓等參數時，采用經典的方法需聯立求解應力平衡方程、應變幾何方程、本構方程和屈服準則等約束條件，故計算過程復雜…。隨著社會經濟的發展，快捷高效地生產出優質的制件己成為塑性加工技術的發展方向，也是市場變化的客觀需求。在進行脹形件生產中，如何提高生產效率，如何保證制件的質量，以及如何才能節省原材料等問題，都直接影響到生產效益的高低，而這些都與坯料的選取有著密切的關系。傳統的坯料計算方法多是一些湊合性質的經驗公式，或是一些極其復雜的理論解析公式，應用起來局限性很大且精度難以滿足要求。用有限元法分析固然有效，但分析過程費時費力且對計算機性能要求較高，遠遠不能達到提高生產效率、適應市場快速變化的客觀需求。
針對以上問題，以Tc4合金為材料，用一種新的計算方法來研究圓平板脹形時坯料的選擇與成形過程控制問題。將類等勢場反推法應用到脹形工藝過程中，利用靜電場試驗找出材料的變形軌跡，據此直接計算出一些相關數據，并驗證了該方法的可行性與可靠性。
【結 論】
(1)通過分析，論證了塑性變形時金屬流動與靜電場中等勢面分布的相似性，模擬試驗證實了類等勢場反推法關于變形軌跡描述的可行性。
(2)通過和有限元計算結果相比較，驗證了類等勢場反推法的計算思路是可行的，從而也就驗證了應用類等勢場反推法計算脹形坯料方法的正確性，與傳統方法相比較，該方法具有計算速度快、可靠性高、易于實現等特點。
(3)這里只是應用類等勢場反推法對簡單的圓板脹形問題進行了初步研究，對于更一般的塑性成形問題，原理上類等勢場反推法仍適用。如將其與等參變換思想更好地結合起來，這種方法在求解復雜的塑性成形問題中將具有廣闊的應用前景。

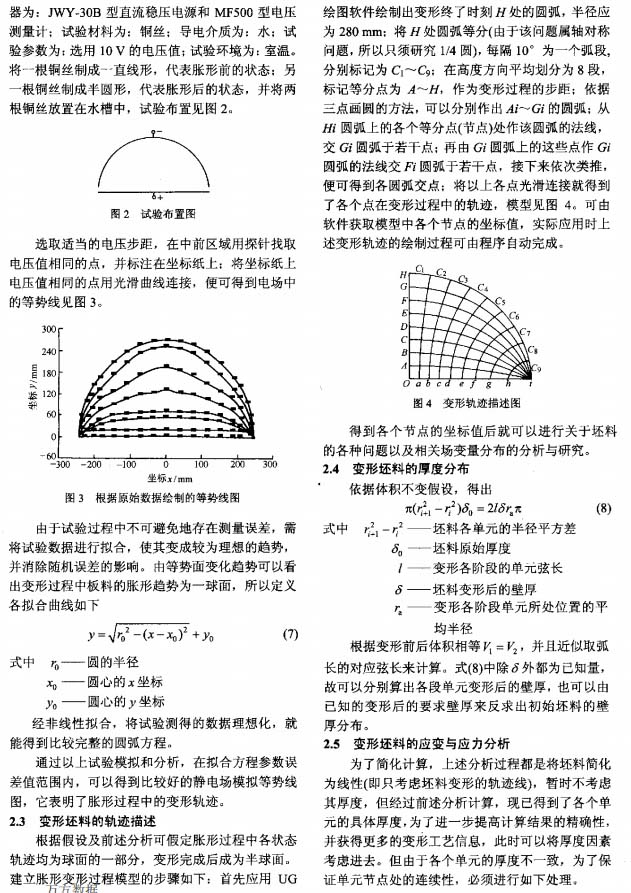

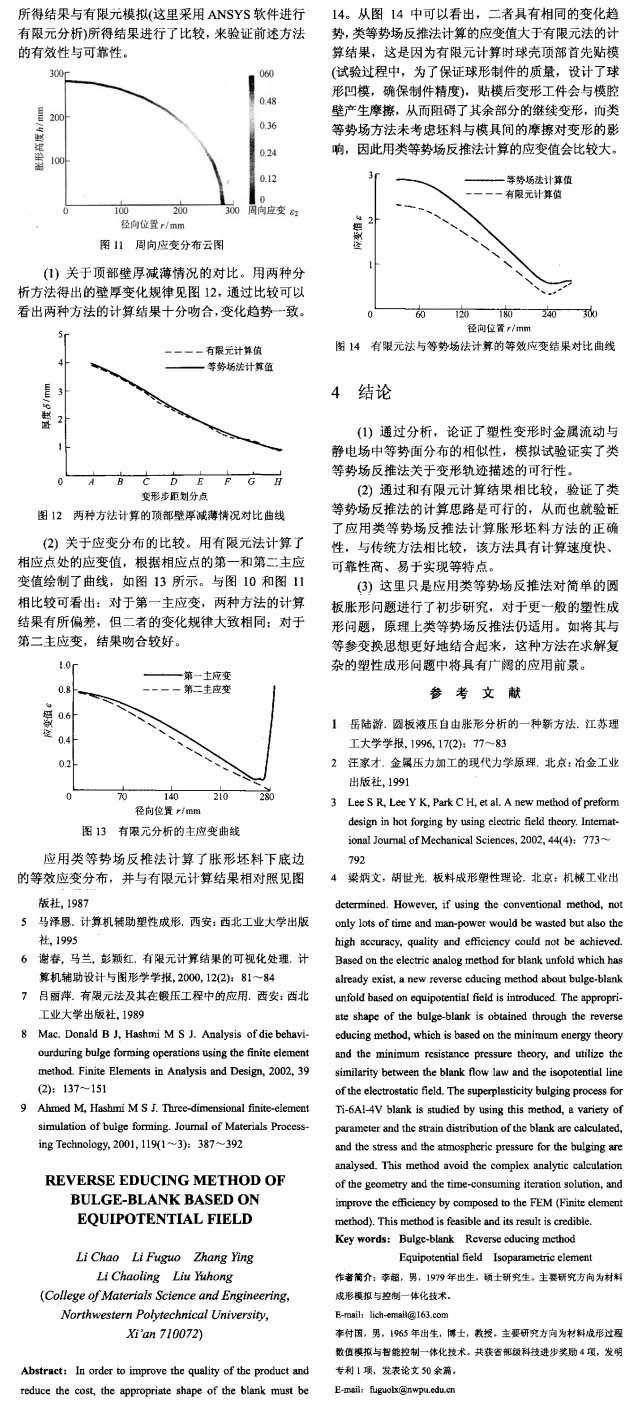

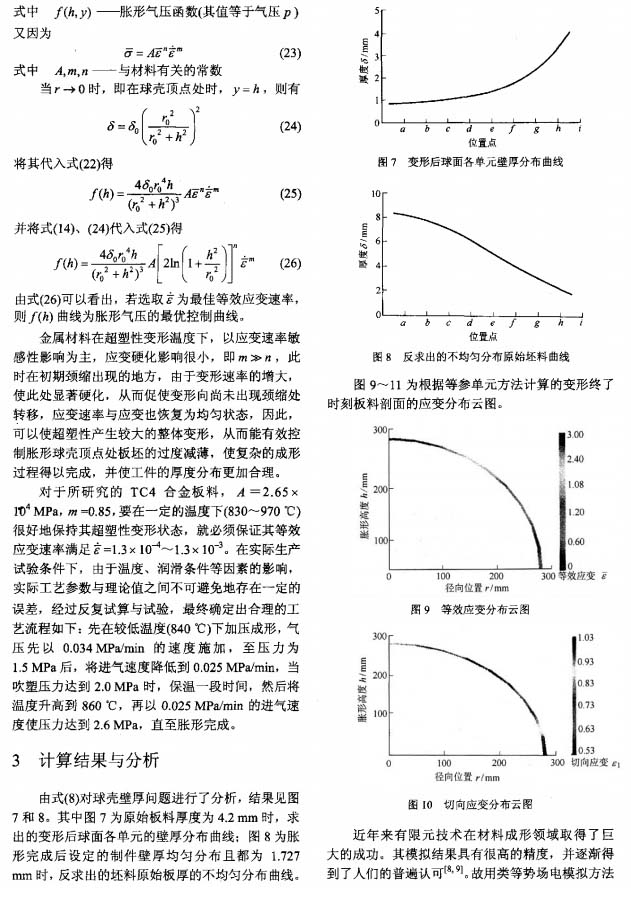

以下是正文：
