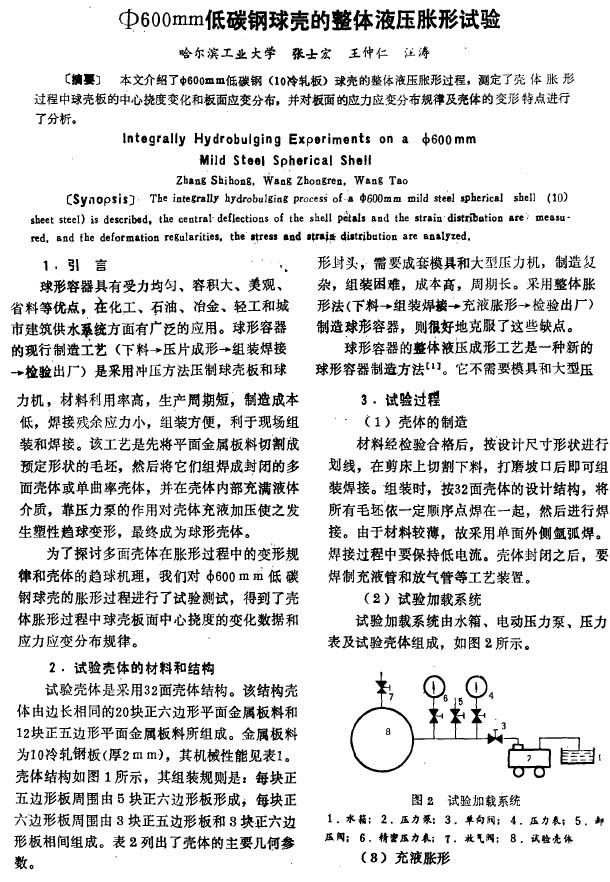

熱加工工藝：Φ600mm低碳鋼球殼的整體液壓脹形試驗
2023-03-10【作 者】張士宏;王仲仁;汪濤
【引 言】
球形容器具有受力均勻、容積大、美觀、省料等優點，在化工、石油、冶金、輕工和城市建筑供水幕統方面有廣泛的應用。球形容器的現行制造工藝(下料，壓片成形，組裝焊接，檢驗出廠)是采用沖壓方法壓制球殼板和球形封頭，需要成套模具和大型壓力機，制造復雜，組裝困難，成本高，周期長。采用整體脹形法(下料，組裝焊接，充液脹形~檢驗出廠)制造球形容器，則很好地克服了這些缺點。
球形容器的整體液壓成形工藝是一種新的球形容器制造方法[1]。它不需要模具和大型壓力機，材料利用率高，生產周期短，制造成本低，焊接殘余應力小，組裝方便，利于現場組裝和焊接。該工藝是先將平面金屬板料切割成預定形狀的毛坯，然后將它們組焊成封閉的多面殼體或單曲率殼體，并在殼體內部充滿液體介質，靠壓力泵的作用對殼體充液加壓使之發生塑性趨球變形，最終成為球形殼體。

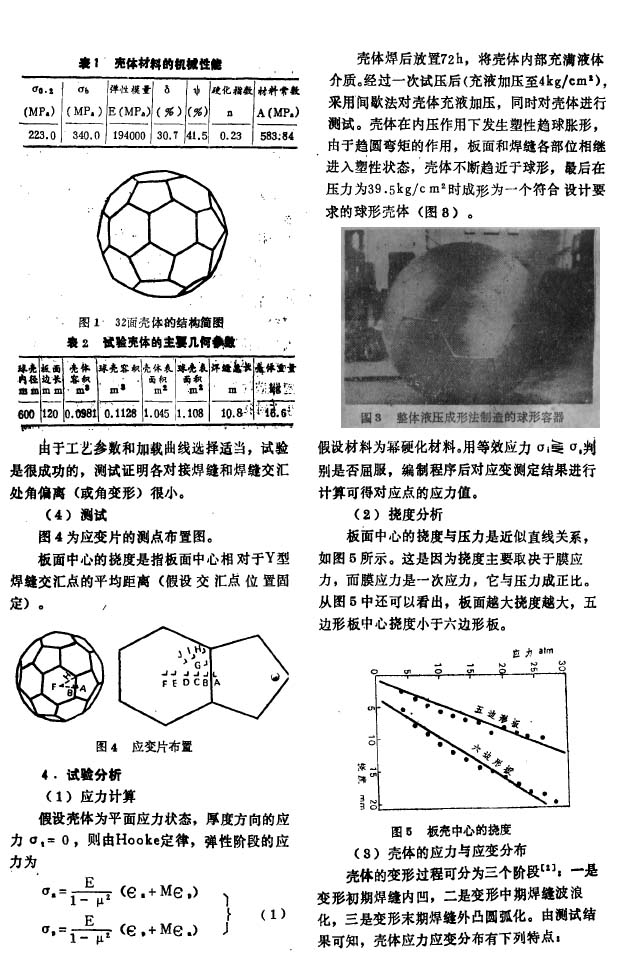

為了探討多面殼體在脹形過程中的變形規律和殼體的趨球機理，我們對今Φ600 mm低碳鋼球殼的脹形過程進行了試驗測試，得到了殼體脹形過程中球殼板面中心撓度的變化數據和應力應變分布規律。
【結 論】
（1）低碳鋼(10鋼板)是用整體脹形法制造球形容器的合格材料，該試驗的成功也說明了該工藝的可行性。

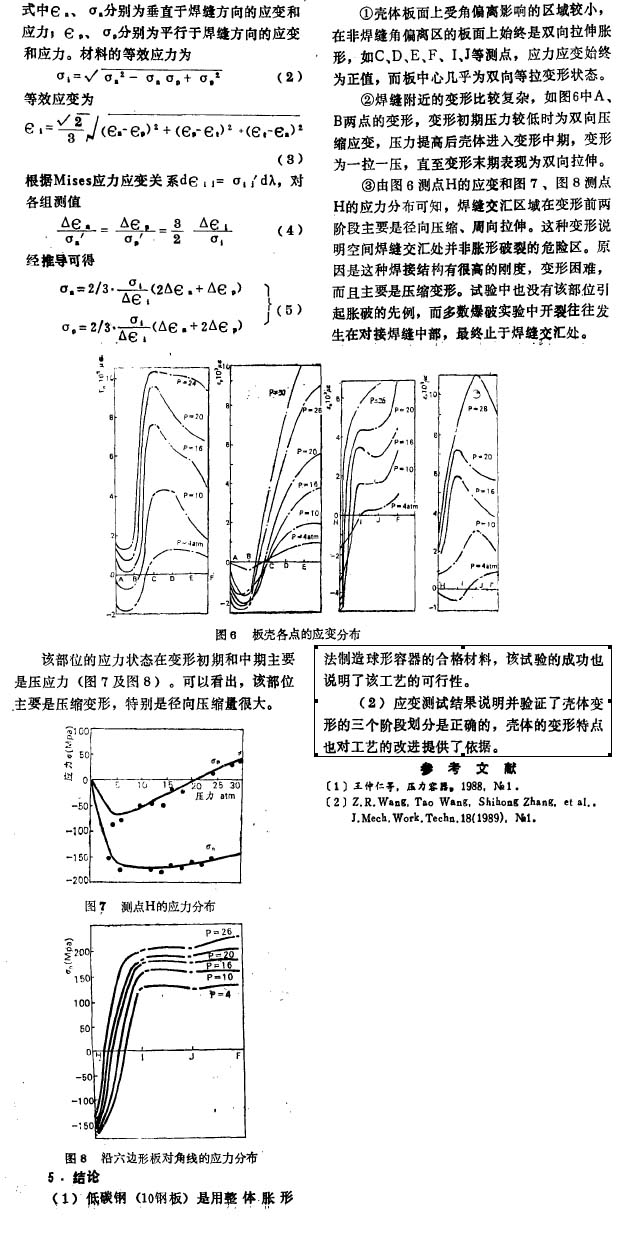

（2）應變測試結果說明并驗證了殼體變形的三個階段劃分是正確的，殼體的變形特點也對工藝的改進提供了依據。
以下是正文：
