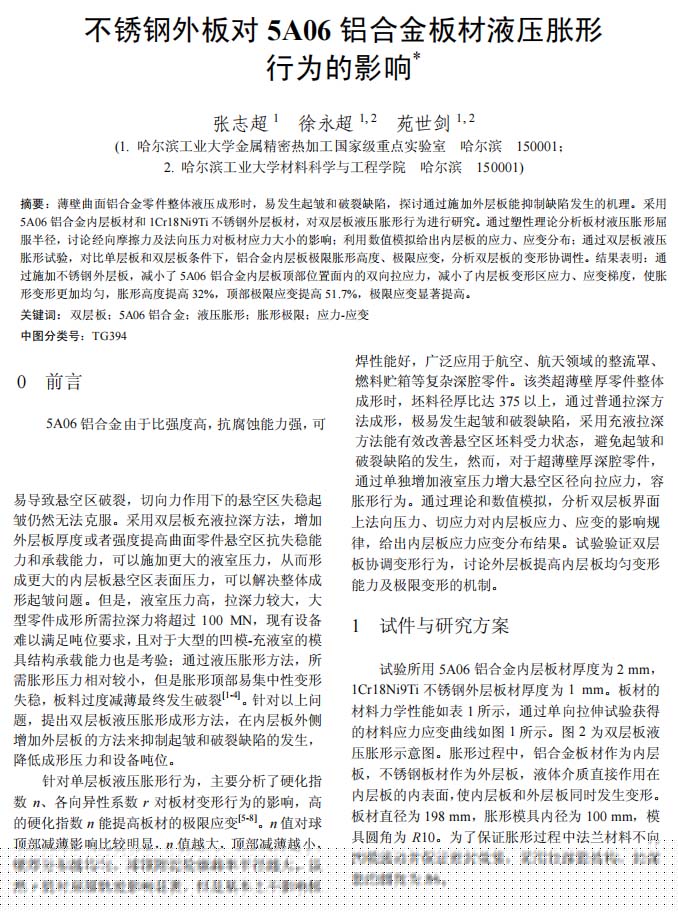

機械工程學報：不銹鋼外板對5A06鋁合金板材液壓脹形行為的影響
2022-12-20【作 者】張志超;徐永超;苑世劍
【前 言】
5A06 鋁合金由于比強度高，抗腐蝕能力強，可焊性能好，廣泛應用于航空、航天領域的整流罩、燃料貯箱等復雜深腔零件。該類超薄壁厚零件整體成形時，坯料徑厚比達 375 以上，通過普通拉深方法成形，極易發生起皺和破裂缺陷，采用充液拉深方法能有效改善懸空區坯料受力狀態，避免起皺和破裂缺陷的發生，然而，對于超薄壁厚深腔零件，通過單獨增加液室壓力增大懸空區徑向拉應力，容易導致懸空區破裂，切向力作用下的懸空區失穩起皺仍然無法克服。采用雙層板充液拉深方法，增加外層板厚度或者強度提高曲面零件懸空區抗失穩能力和承載能力，可以施加更大的液室壓力，從而形成更大的內層板懸空區表面壓力，可以解決整體成形起皺問題。但是，液室壓力高，拉深力較大，大型零件成形所需拉深力將超過 100 MN，現有設備難以滿足噸位要求，且對于大型的凹模-充液室的模具結構承載能力也是考驗；通過液壓脹形方法，所需脹形壓力相對較小，但是脹形頂部易集中性變形失穩，板料過度減薄最終發生破裂[1-4]。針對以上問題，提出雙層板液壓脹形成形方法，在內層板外側增加外層板的方法來抑制起皺和破裂缺陷的發生，降低成形壓力和設備噸位。

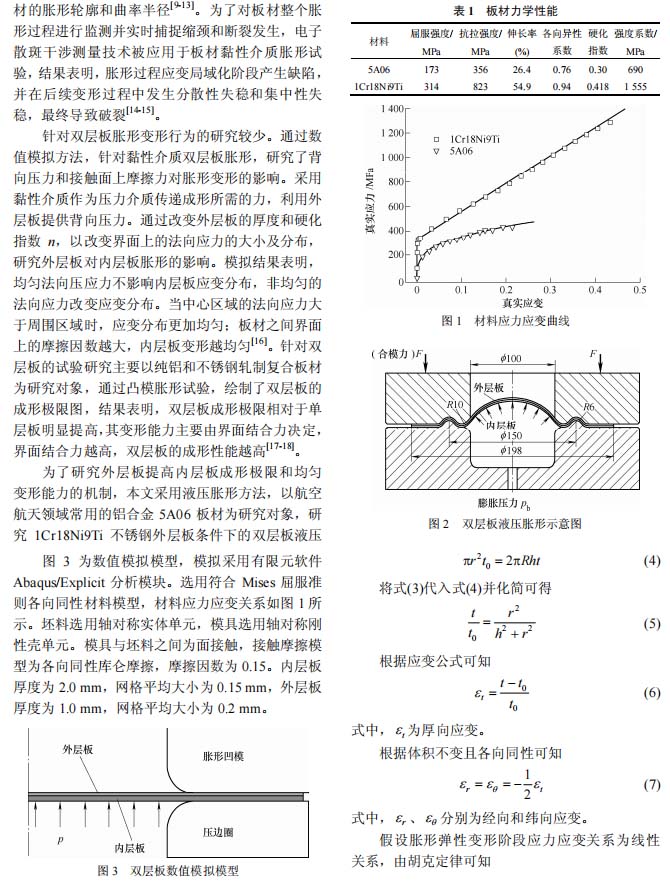

為了研究外層板提高內層板成形極限和均勻變形能力的機制，本文采用液壓脹形方法，以航空航天領域常用的鋁合金 5A06 板材為研究對象，研究 1Cr18Ni9Ti 不銹鋼外層板條件下的雙層板液壓脹形行為。通過理論和數值模擬，分析雙層板界面上法向壓力、切應力對內層板應力、應變的影響規律，給出內層板應力應變分布結果。試驗驗證雙層板協調變形行為，討論外層板提高內層板均勻變形能力及極限變形的機制。

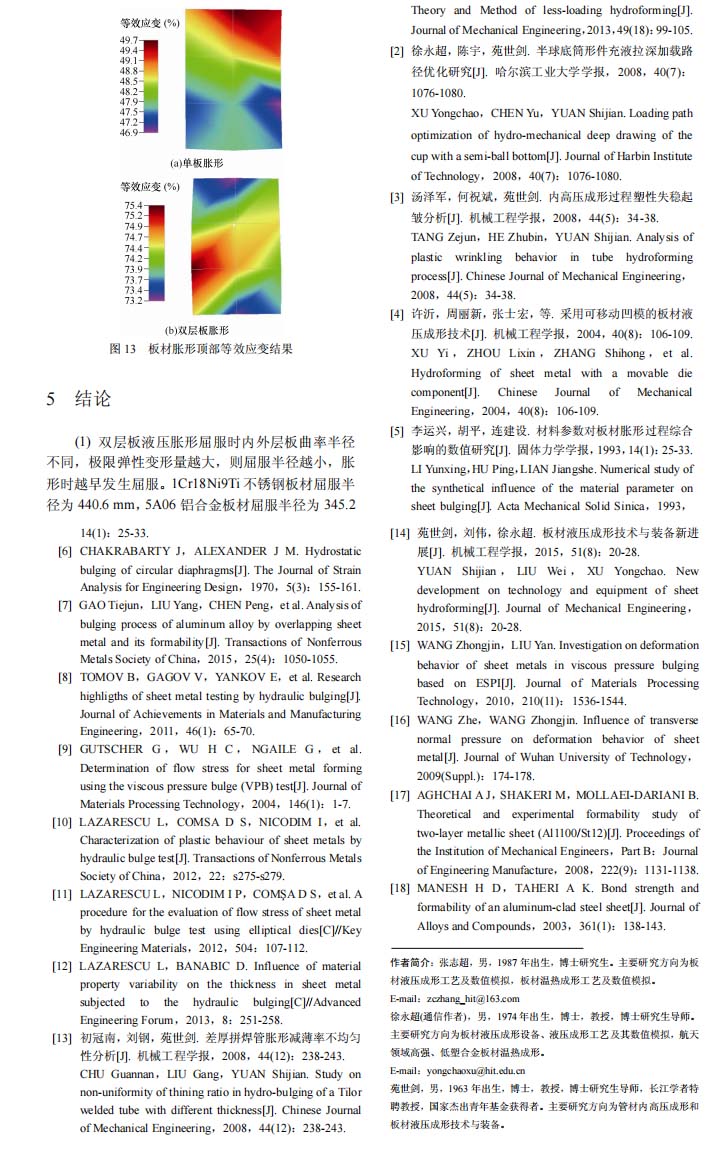

【結 論】

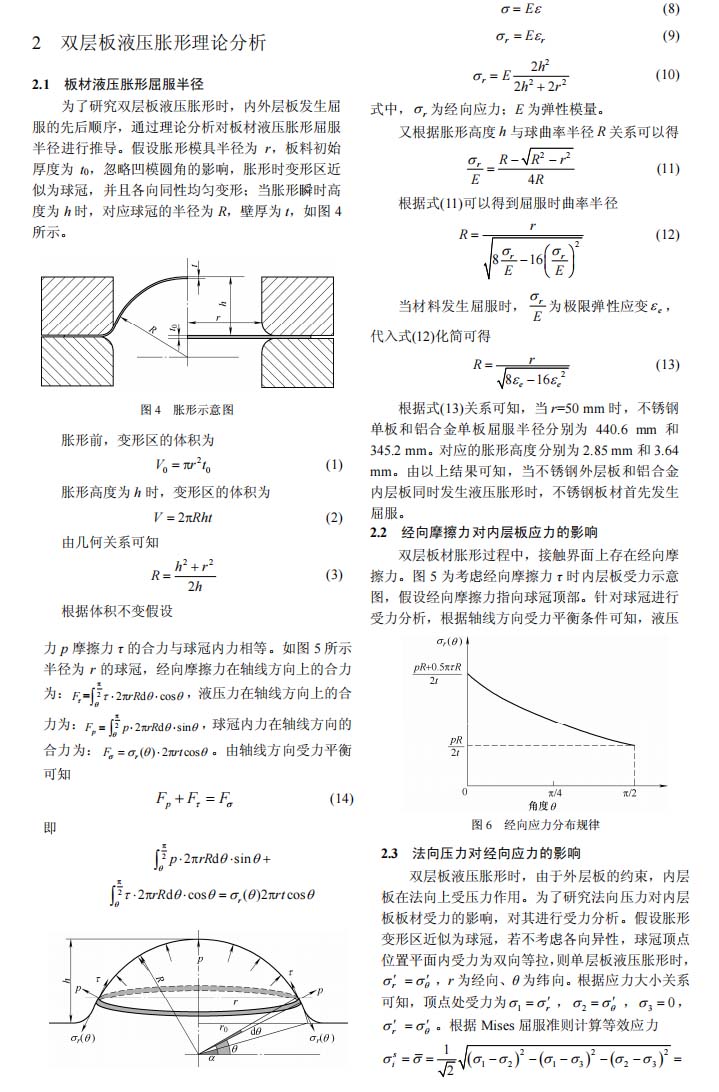

(1) 雙層板液壓脹形屈服時內外層板曲率半徑不同，極限彈性變形量越大，則屈服半徑越小，脹形時越早發生屈服。1Cr18Ni9Ti 不銹鋼板材屈服半徑為 440.6 mm，5A06 鋁合金板材屈服半徑為 345.2mm，雙層板脹形時，不銹鋼外層板先于鋁合金內層板發生屈服。

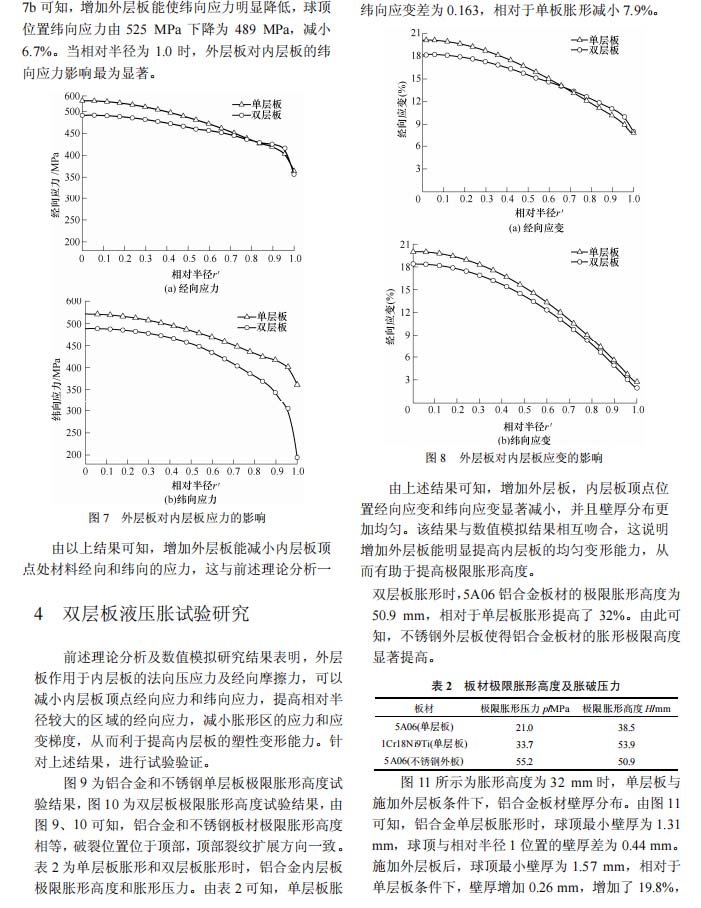

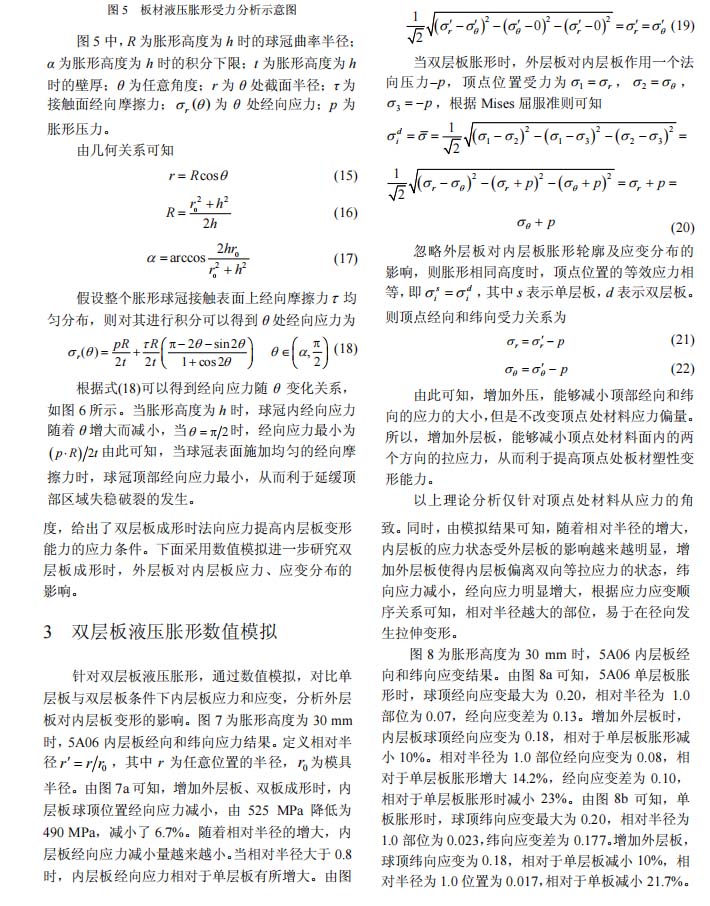

(2) 雙層板液壓脹形存在界面經向摩擦力和法向應力，經向摩擦力導致內層板材經向應力減小，在頂點處經向應力減小明顯；法向應力導致經向和緯向的應力減小，但是不改變應力偏量。外層板能明顯減小內層板變形區的應力、應變梯度，使得半球頂部位經向和緯向應變下降 10%，半球頂部位經向和緯向應力下降 6.7%，整個脹形區的應變和應力分布更加均勻。

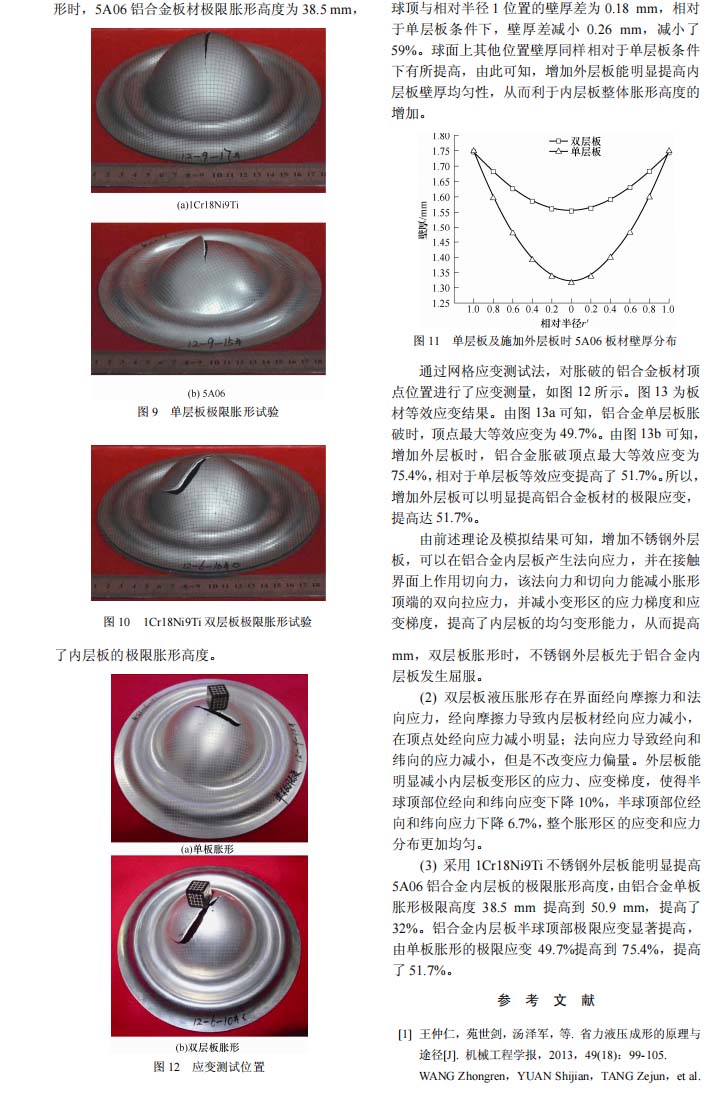

(3) 采用 1Cr18Ni9Ti 不銹鋼外層板能明顯提高5A06 鋁合金內層板的極限脹形高度，由鋁合金單板脹形極限高度 38.5 mm 提高到50.9 mm，提高了32%。鋁合金內層板半球頂部極限應變顯著提高，由單板脹形的極限應變 49.7%提高到 75.4%，提高了 51.7%。
以下是正文：
