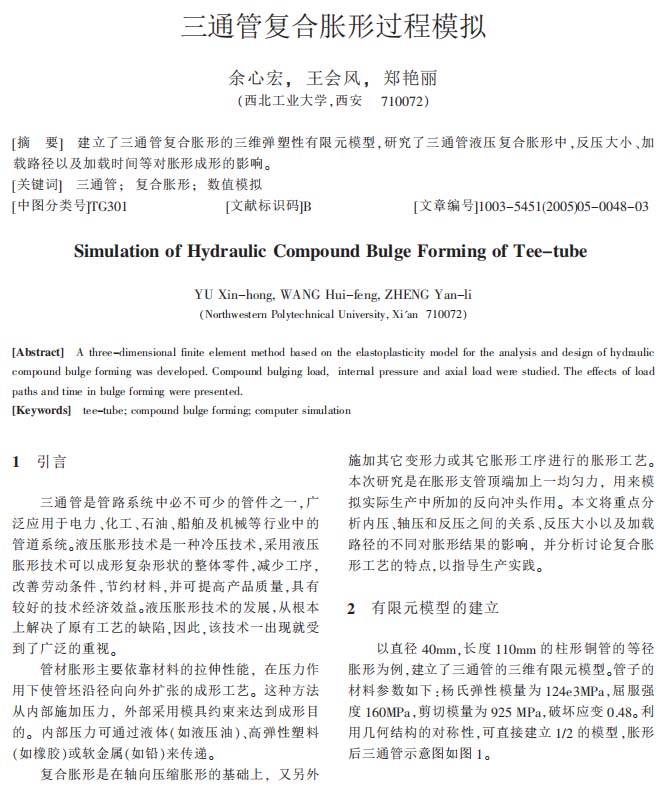

航空精密制造技術：三通管復合脹形過程模擬
2023-01-05【作 者】余心宏;王會風;鄭艷麗
【前 言】
三通管是管路系統中必不可少的管件之一，廣泛應用于電力”化工”石油”船舶及機械等行業中的管道系統。液壓脹形技術是一種冷壓技術，采用液壓脹形技術可以成形復雜形狀的整體零件，減少工序!改善勞動條件，節約材料，并可提高產品質量，具有較好的技術經濟效益。液壓脹形技術的發展!從根本上解決了原有工藝的缺陷，因此，該技術一出現就受到了廣泛的重視。
管材脹形主要依靠材料的拉伸性能，在壓力作用下使管坯沿徑向向外擴張的成形工藝。這種方法從內部施加壓力，外部采用模具約束來達到成形目的。內部壓力可通過液體（如液壓油）、高彈性塑料（如橡膠）或軟金屬（如鉛）來傳遞。
復合脹形是在軸向壓縮脹形的基礎上，又另外施加其它變形力或其它脹形工序進行的脹形工藝。本次研究是在脹形支管頂端加上一均勻力，用來模擬實際生產中所加的反向沖頭作用。本文將重點分析內壓，軸壓和反壓之間的關系，反壓大小以及加載路徑的不同對脹形結果的影響， 并分析討論復合脹形工藝的特點，以指導生產實踐。
【結 論】
1、復合脹形較自然脹形和軸向壓縮脹形更易獲得較高的支管高度；
2、反壓大小與支管脹形高度呈非單調變化；
3、斜坡式加載方式優于階躍式加載方式；
4、反壓施加的時間對脹形高度有明顯的影響，加反壓時間的先后對支管高度影響呈非線性變化，且在某一時刻出現了最大值。

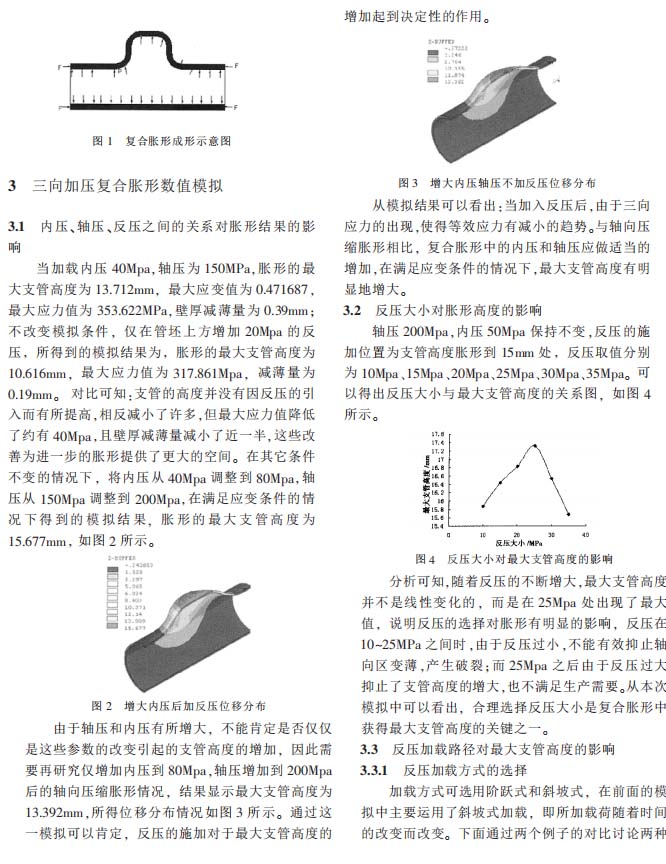

以下是正文：
