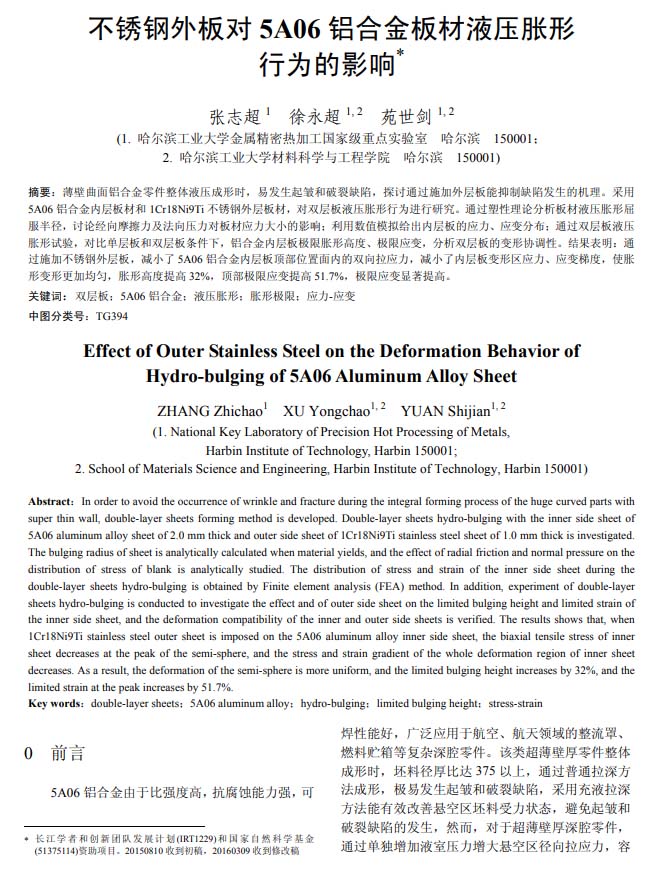

機械工程學報：不銹鋼外板對5A06鋁合金板材液壓脹形行為的影響
2021-09-03【作 者】張志超;徐永超;苑世劍
【摘 要】薄壁曲面鋁合金零件整體液壓成形時,易發生起皺和破裂缺陷,探討通過施加外層板能抑制缺陷發生的機理。采用5A06鋁合金內層板材和1Cr18Ni9Ti不銹鋼外層板材,對雙層板液壓脹形行為進行研究。通過塑性理論分析板材液壓脹形屈服半徑,討論經向摩擦力及法向壓力對板材應力大小的影響;利用數值模擬給出內層板的應力、應變分布;通過雙層板液壓脹形試驗,對比單層板和雙層板條件下,鋁合金內層板極限脹形高度、極限應變,分析雙層板的變形協調性。結果表明:通過施加不銹鋼外層板,減小了5A06鋁合金內層板頂部位置面內的雙向拉應力,減小了內層板變形區應力、應變梯度,使脹形變形更加均勻,脹形高度提高32%,頂部極限應變提高51.7%,極限應變顯著提高。
【結 論】
1、雙層板液壓脹形屈服時內外層板曲率半徑不同，極限彈性變形量越大，則屈服半徑越小，脹形時越早發生屈服。
2、雙層板液壓脹形存在界面經向摩擦力和法向應力，經向摩擦力導致內層板經向應力減小，在頂點處經向應力減小明顯；法向應力導致徑向和緯向的應力減小，但是不改變應力偏量。
以下是正文：
