壓力容器：鋁合金球殼液壓脹形試驗(yàn)研究
2021-10-07【作 者】韓聰;苑世劍;苗啟斌
【摘 要】研究了板厚1.5 mm的3A21O鋁合金板材和焊接接頭的塑性成形能力,進(jìn)行了鋁合金球殼的整體液壓脹形實(shí)驗(yàn)。實(shí)驗(yàn)結(jié)果表明：在保證焊接質(zhì)量的前提下,鋁合金球殼的脹形過(guò)程能夠順利進(jìn)行。分析了殼體脹形過(guò)程中的變形和應(yīng)力分布規(guī)律，從理論上給出了球殼的脹形屈服應(yīng)力和開裂應(yīng)力，最后采用動(dòng)態(tài)顯式有限元分析軟件LS-DYNA給出了殼體的壁厚分布。
【結(jié) 論】
1、靠近焊縫的區(qū)域變形比較復(fù)雜，變形初期，由于焊縫的影響，存在著經(jīng)向的壓應(yīng)力，導(dǎo)致在焊縫上出現(xiàn)浪狀皺褶，隨著內(nèi)壓的增加，應(yīng)力狀態(tài)逐漸轉(zhuǎn)變?yōu)殡p向拉伸，皺褶也隨著消失；遠(yuǎn)離焊縫的區(qū)域是典型的脹形變形，應(yīng)力狀態(tài)為雙向拉伸。
2、殼體的壁厚分布比較均勻，最大減薄率為1%，位移極板和赤道瓣交界處。

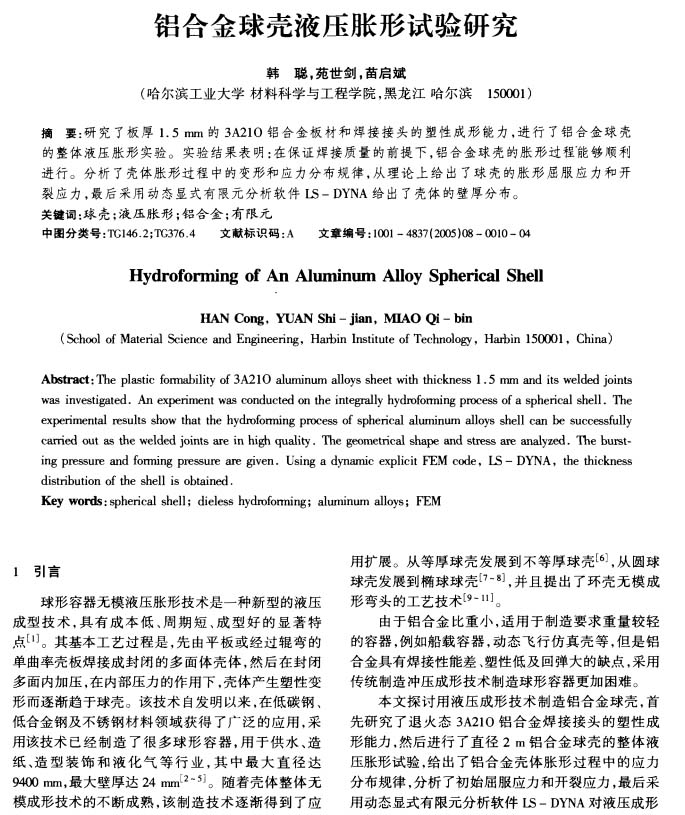

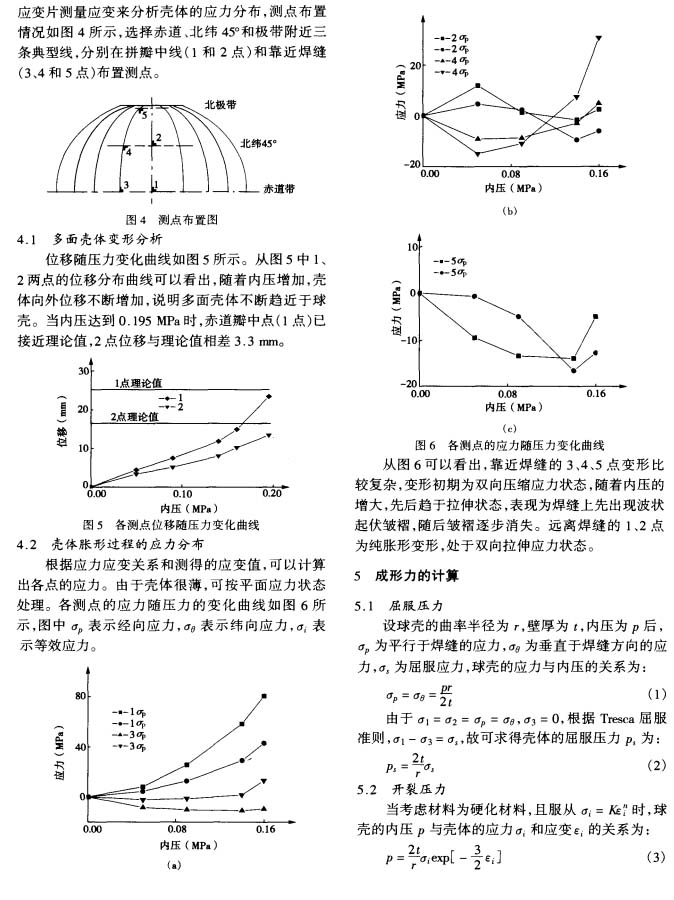

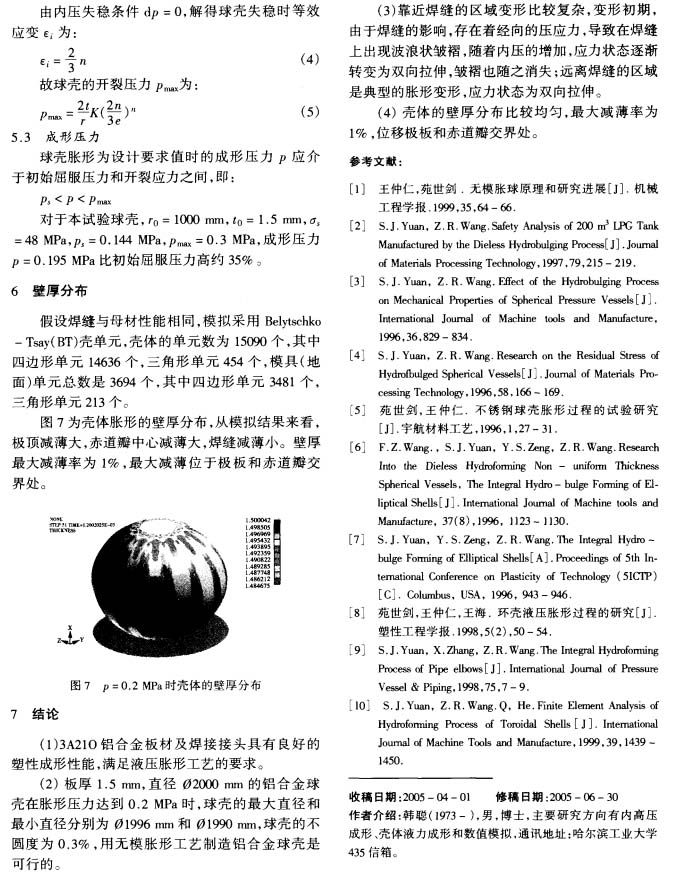

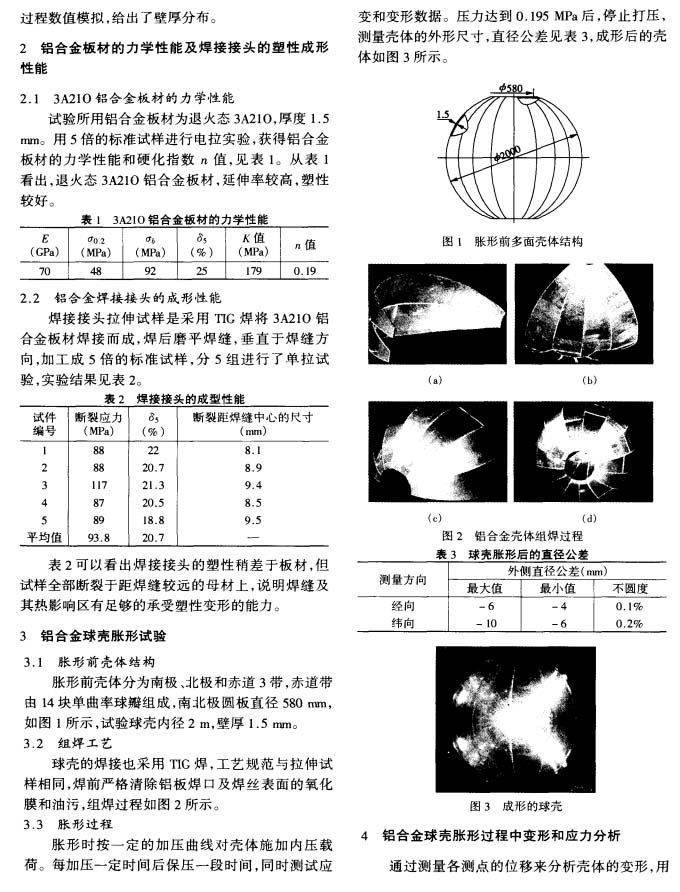

以下是正文：
