廣西科技大學學報：鋁合金管件液壓脹形的實驗及仿真分析
2021-08-20【作 者】 李健;黃紅生;袁杰;張豫寧
【摘 要】為深入了解薄壁管在不同加載路徑下的成形情況及變形規律,采用仿真分析與實驗測試相結合的方法對薄壁管件在內部液壓下的塑性變形特征進行研究,并自行搭建了能夠?qū)崿F(xiàn)鋁合金管件液力成形的實驗系統,進行了不同工況下的脹形試驗?；贏BAQUS非線性有限元軟件對鋁合金管件液壓脹形過程進行數值模擬,通過將仿真結果與實驗結果進行對比,驗證了有限元模型的正確性,以此為基礎,對脹形管件的失效形式、壁厚分布以及合理的加載路徑進行研究,并總結了脹形管件的變形規律,為研究復雜變截面管件液壓成形提供了有益的參考。

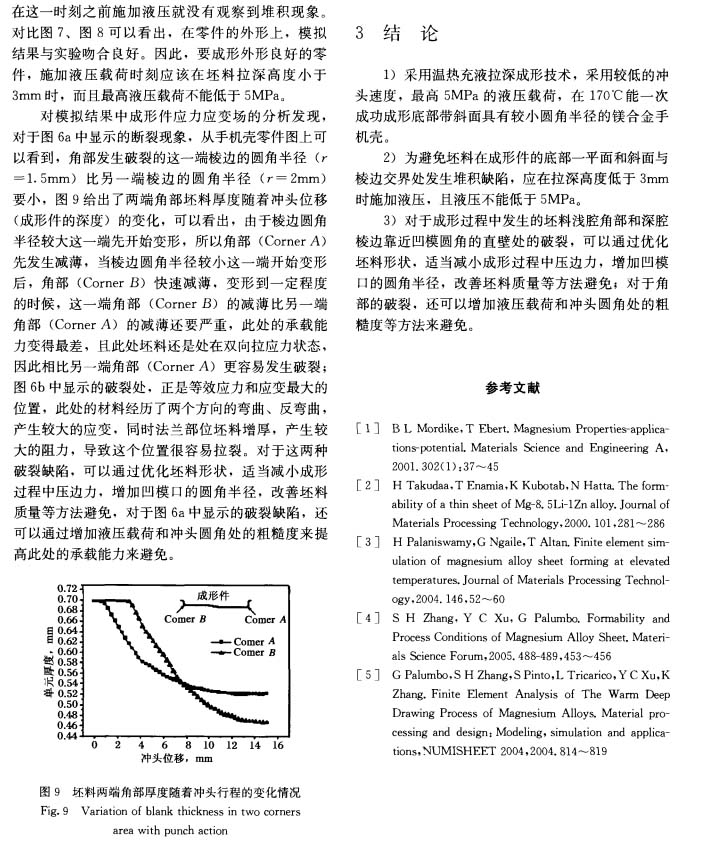

【結 論】
1、采用溫熱充液拉深成形技術，采用較低的沖頭速度，最高5MPa的液壓載荷，在170℃能一次成功成形底部帶斜面具有較小圓角半徑的鎂合金手機殼。
2、為避免坯料在成形件的底部一平面和斜面與棱邊交界處發生堆積缺陷，應在拉深高度低于3mm時施加液壓，且液壓不能低于5MPa。
3、對于成形過程中發生的坯料淺腔角部和深腔棱邊靠近凹模圓角的直壁處的破裂，可以通過優化坯料形狀，適當減小成形過程中壓邊力，增加凹?？诘膱A角半徑，改善坯料質量等方法避免；對于角部的破裂，還可以增加液壓載荷和沖頭圓角處的粗糙度等方法來避免。
以下是正文：
標簽：
液壓脹形
