金屬學報：管材自由脹形時脹形區輪廓形狀的影響因素
2023-02-07【作 者】林艷麗;何祝斌;苑世劍
內高壓成形是一種利用管材制造空心變截面復雜零件的先進成形方法.基本工藝是向管材內部通入高壓液體并在管材兩端施加一定的軸向位移，使管材發生變形并最終貼合模具成形為所需零件[1,2].準確測試和評價管材的力學性能是制定成形工藝和參數的基礎，也是提高內高壓成形數值分析精度的關鍵[3]。
對于利用板材卷焊生產的管材，如果忽略板材本身的面內各向性能差異，并且不考慮卷曲過程對性能的影響，則可用原始板材的單向拉伸性能作為管材的力學性能.但是對于直徑較小的管材，板材卷曲過程中將發生明顯的塑性變形和加工硬化，這對環向性能的影響更為顯著.如果用初始板材的性能代替環向性能，必將帶來較大的誤差。
不同的學者提出不同的輪廓線形狀假設并給出了應力一應變曲線的計算方法.但是針對所建立的模型并沒有深入系統地研究不同管材脹形區長度和約束模具圓角半徑對應力一應變曲線的影響，而實踐表明，采用不同的脹形區長度和約束模具圓角半徑得到的應力一應變曲線是有差異的。

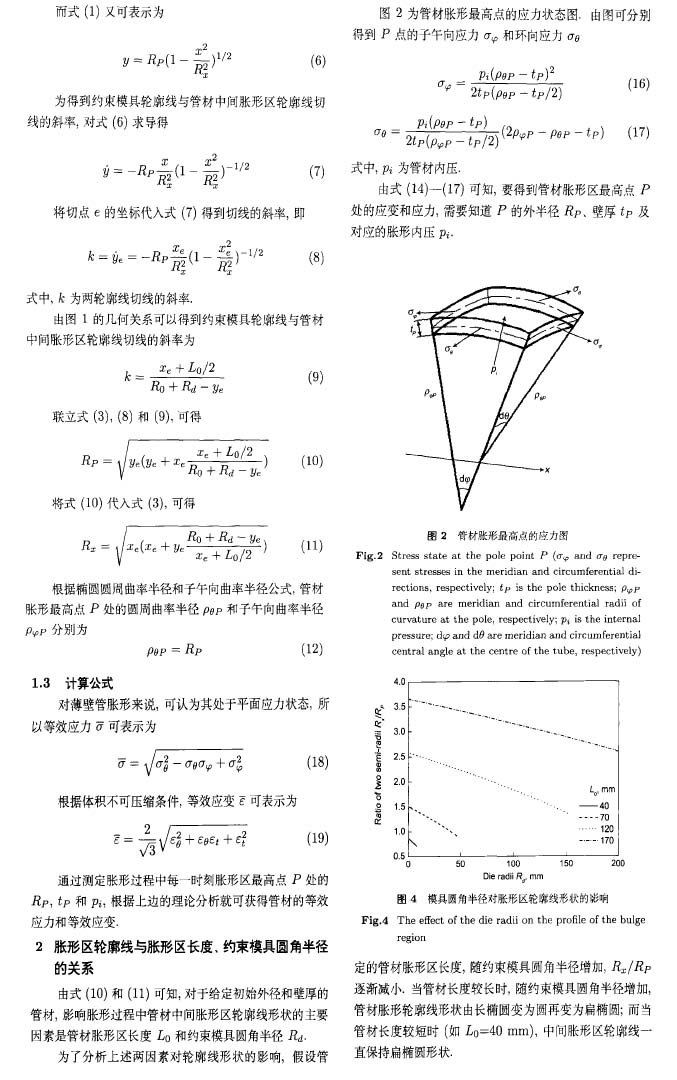

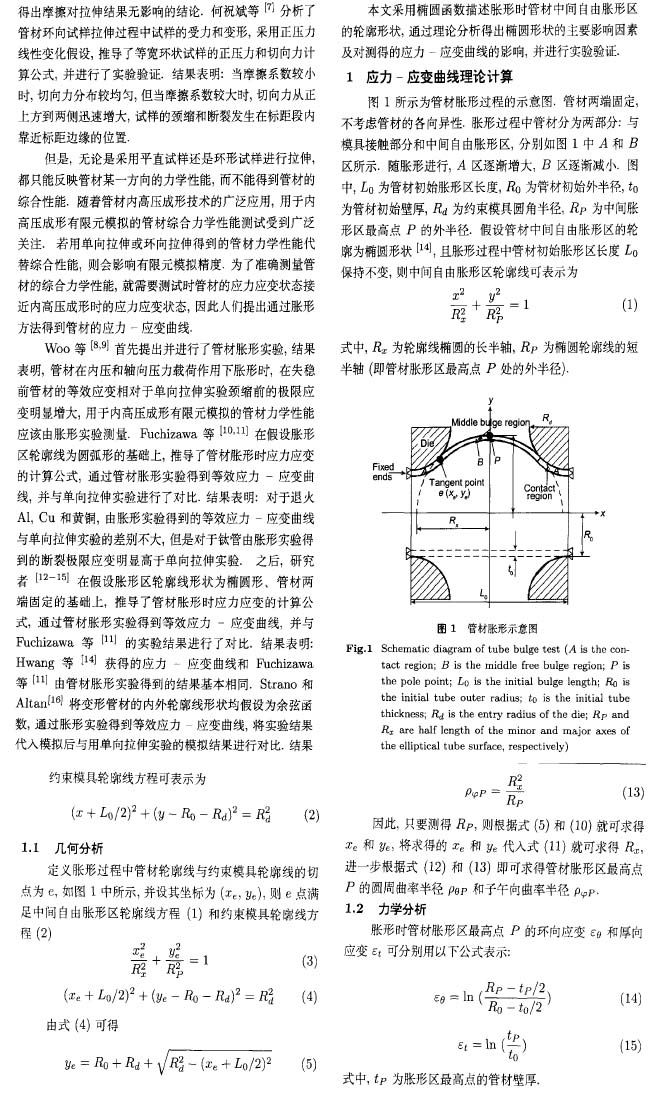

本文采用橢圓函數描述脹形時管材中間自由脹形區的輪廓形狀，通過理論分析得出橢圓形狀的主要影響因素及對測得的應力一應變曲線的影響，并進行實驗驗證。
【結 論】

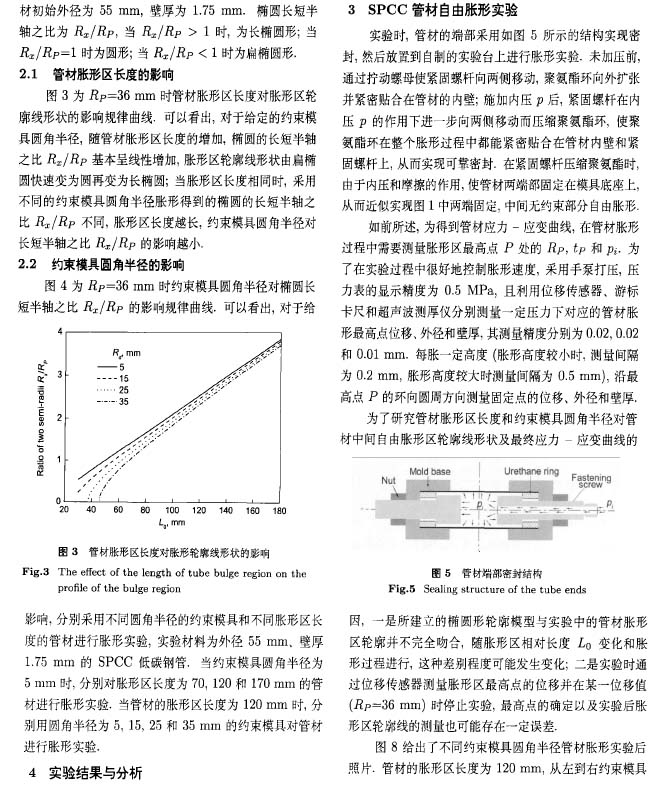

(1)管材脹形區長度和約束模具圓角半徑是影響中間脹形區輪廓線形狀的主要因素。
(2)采用橢圓描述管材中間自由脹形區輪廓線形狀，當約束模具圓角半徑一定時，橢圓的長短半軸之比隨脹形區長度增加呈線性增加，脹形區輪廓形狀更接近于長橢圓。
(3)當脹形區長度一定，橢圓的長短半軸之比隨約束模具圓角半徑增加而逐漸減小，脹形區輪廓形狀從長橢圓變化為圓再變?yōu)楸鈾E圓。

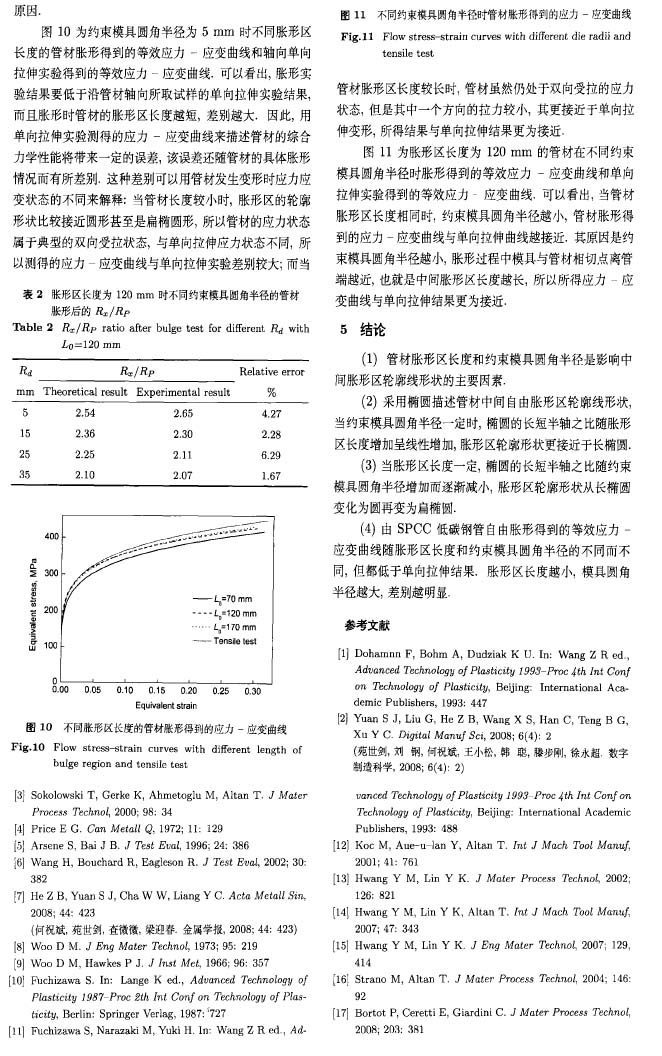

(4)由SPCC低碳鋼管自由脹形得到的等效應力-應變曲線隨脹形區長度和約束模具圓角半徑的不同而不同，但都低于單向拉伸結果.脹形區長度越小，模具圓角半徑越大，差別越明顯。
