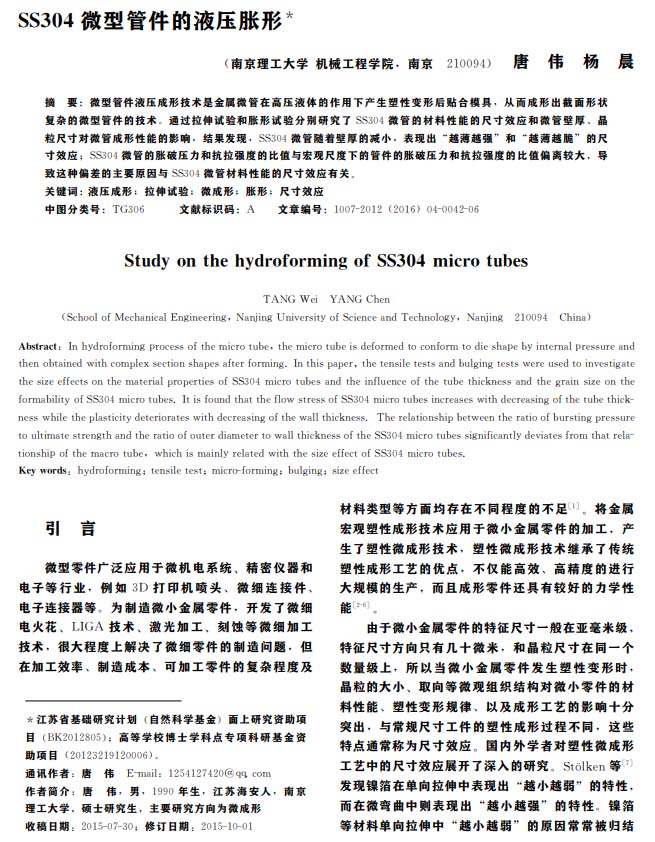

塑性工程學(xué)報(bào)：SS304微型管件的液壓脹形
2021-08-12【作 者】唐偉;楊晨

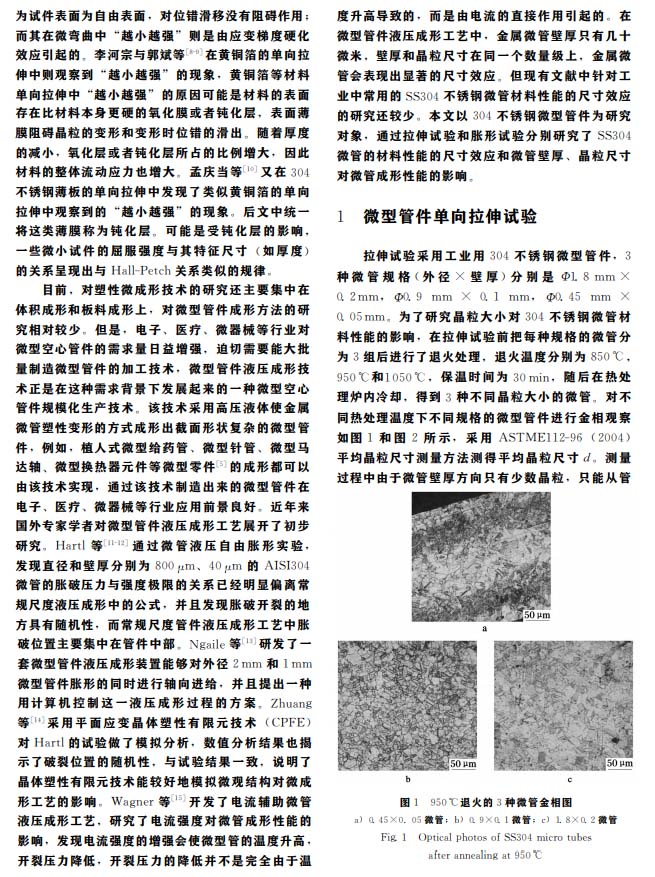

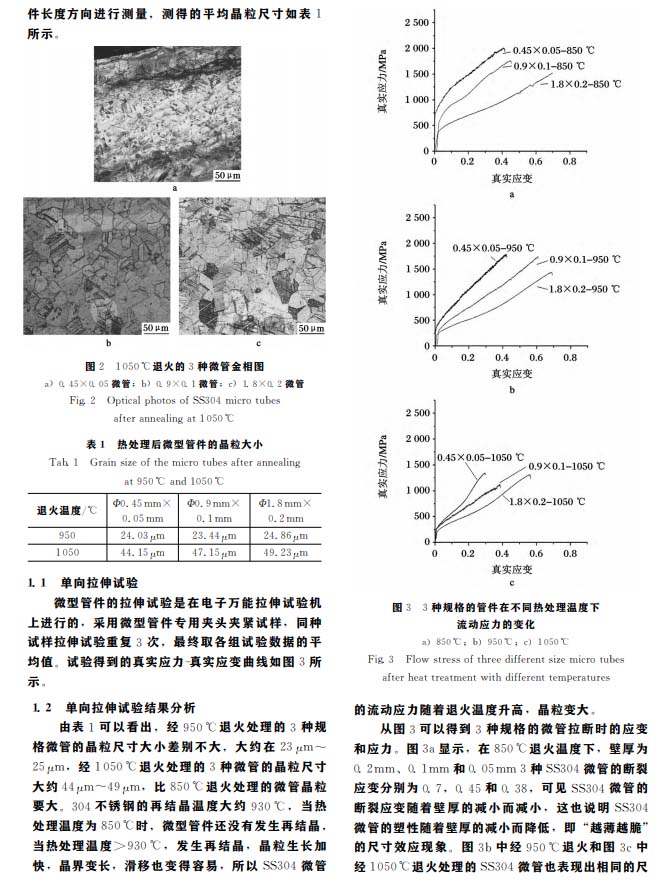

【摘 要】微型管件液壓成形技術(shù)是金屬微管在高壓液體的作用下產(chǎn)生塑性變形后貼合模具,從而成形出截面形狀復(fù)雜的微型管件的技術(shù)。通過拉伸試驗(yàn)和脹形試驗(yàn)分別研究了SS304微管的材料性能的尺寸效應(yīng)和微管壁厚、晶粒尺寸對(duì)微管成形性能的影響,結(jié)果發(fā)現(xiàn),SS304微管隨著壁厚的減小,表現(xiàn)出“越薄越強(qiáng)”和“越薄越脆”的尺寸效應(yīng);SS304微管的脹破壓力和抗拉強(qiáng)度的比值與宏觀尺度下的管件的脹破壓力和抗拉強(qiáng)度的比值偏離較大,導(dǎo)致這種偏差的主要原因與SS304微管材料性能的尺寸效應(yīng)有關(guān)。
【結(jié) 論】

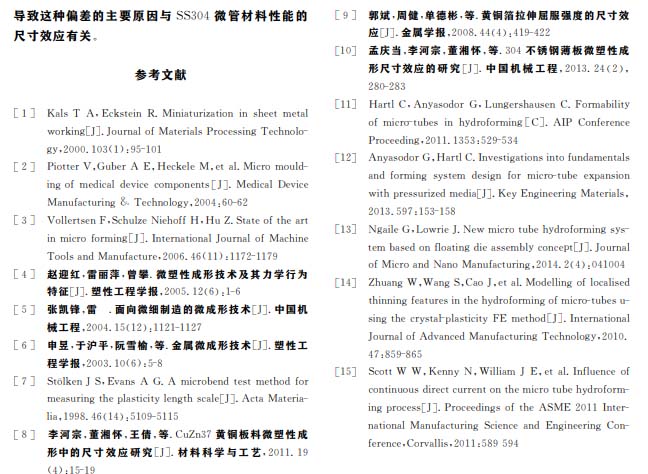

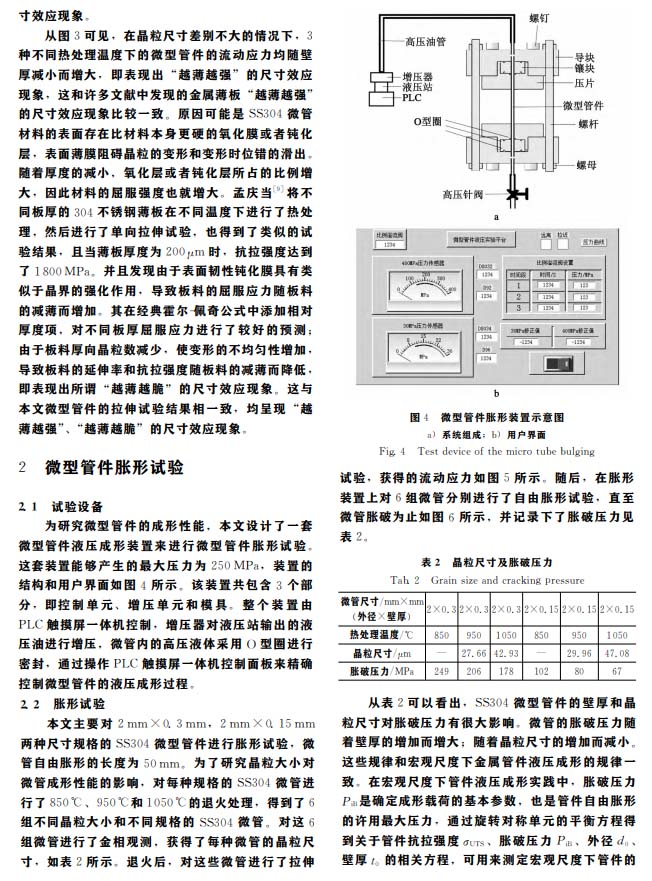

通過脹形試驗(yàn)研究了微管壁厚和晶粒尺寸對(duì)微管成形性能的影響。微管的脹破壓力隨著壁厚的增大而增大，隨著晶粒尺寸的增大而減??；此規(guī)律和宏觀尺度下金屬管件液壓成形的規(guī)律一致。另外，微型管件的脹破壓力和抗拉強(qiáng)度的比值與宏觀尺度下的管件的脹破壓力和抗拉強(qiáng)度的比值偏離較大，導(dǎo)致這種偏差的主要原因與SS304微管材料性能的尺寸效應(yīng)有關(guān)。
以下是正文：
標(biāo)簽：
液壓脹形
