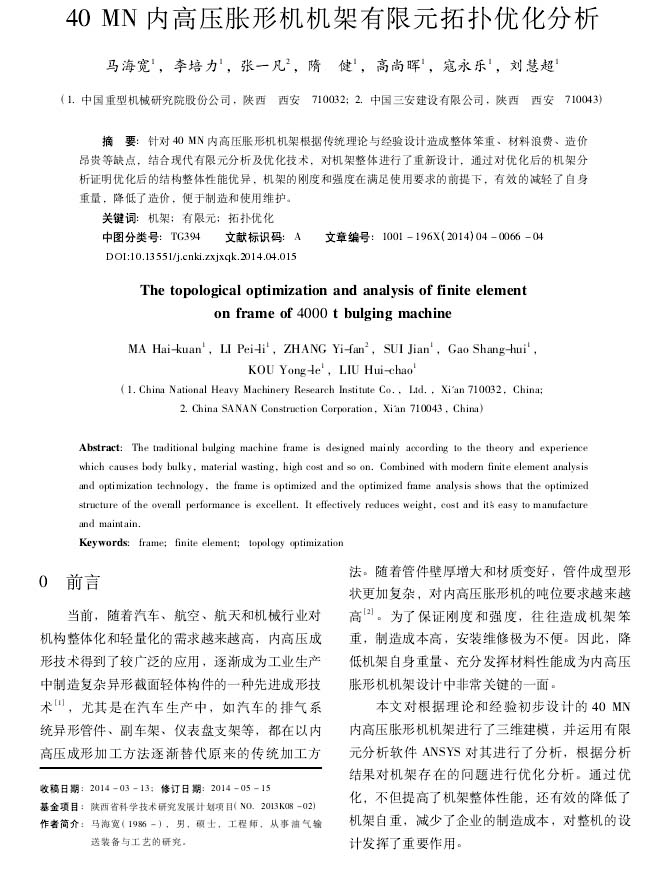

重型機械：40 MN內高壓脹形機機架有限元拓?fù)鋬?yōu)化分析
2022-10-26【作 者】馬海寬;李培力;張一凡;隋健;高尚暉;寇永樂;劉慧超
【引 言】
當前，隨著汽車、航空、航天和機械行業對機構整體化和輕量化的需求越來越高，內高壓成形技術得到了較廣泛的應用，逐漸成為工業生產中制造復雜異形截面輕體構件的一種先進成形技術[1]，尤其是在汽車生產中，如汽車的排氣系統異形管件、副車架、儀表盤支架等，都在以內高壓成形加工方法逐漸替代原來的傳統加工方法。隨著管件壁厚增大和材質變好，管件成型形狀更加復雜，對內高壓脹形機的噸位要求越來越高[2]。為了保證剛度和強度，往往造成機架笨重，制造成本高，安裝維修極為不便。因此，降低機架自身重量、充分發揮材料性能成為內高壓脹形機機架設計中非常關鍵的一面。
本文對根據理論和經驗初步設計的40 MN內高壓脹形機機架進行了三維建模，并運用有限元分析軟件ANSYS對其進行了分析，根據分析結果對機架存在的問題進行優化分析。通過優化，不但提高了機架整體性能，還有效的降低了機架自重，減少了企業的制造成本，對整機的設計發揮了重要作用。
【總 結】
本文對內高壓脹形機機架進行了有限元分析，根據分析結果的等效應力分布情況和形變的大小，進行有限元優化，經過對比分析，得到了較佳的結果，并運用到實際設計當中。通過拓?fù)鋬?yōu)化設計，克服了傳統設計方法過于保守的弊端，能夠在保證結構性能的前提下大大降低機架的重量，并容易設計出新的結構形式代替?zhèn)鹘y(tǒng)結構，有利于自主創新設計，進而提高國際競爭力，為以后更大噸位的內高壓脹形機的機架設計奠定了良好的基礎。

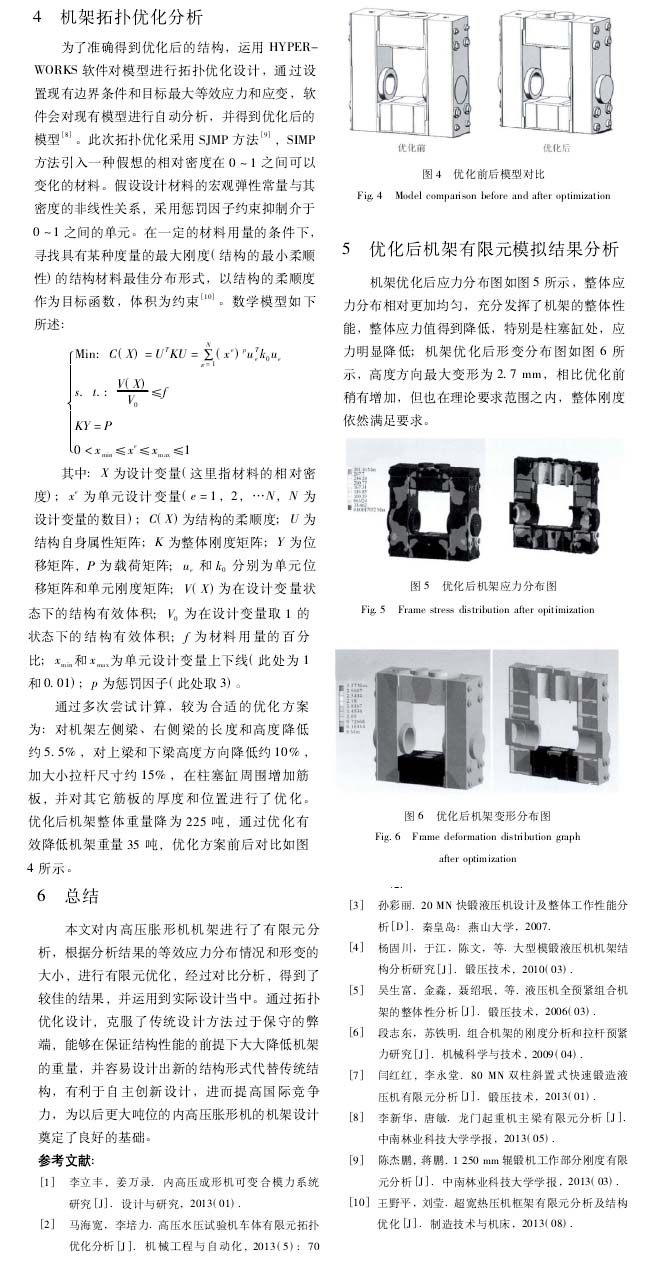

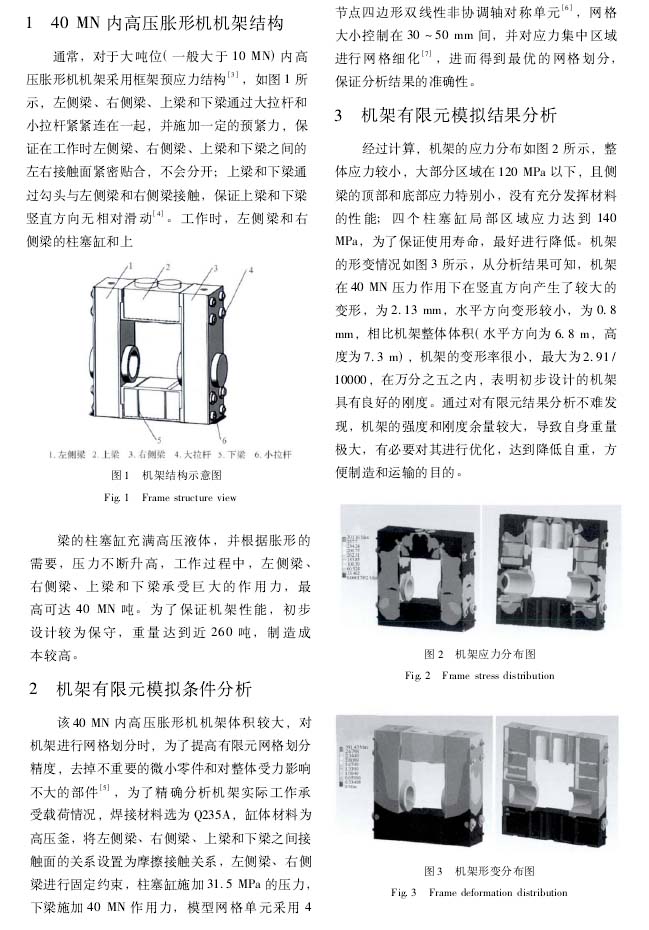

以下是正文：
