材料科學(xué)進(jìn)展：圓腔凹模液壓脹形正交異性板試件頂點的主應(yīng)力差的預(yù)測
2022-10-19
【作 者】周維賢
【前 言】
眾所周知，板料的圓腔凹模液壓脹形試驗，目前已被廣泛采用為測定材料基本性能的一種主要試驗方法。在這個方法中，把脹形件頂點板面內(nèi)的兩個主應(yīng)力看作相等是其基礎(chǔ)。但是，文獻(xiàn)[1]的試驗研究表明，由于實際材料都是各向異性的，故這兩個主應(yīng)力是有差異的，盡管差異可能不大。
既然如此，自然就出現(xiàn)如何預(yù)測這兩個主應(yīng)力的相對大小的問題，以利于更精確地測定材料的性能和塑性異性理論的研究，但迄今還無預(yù)測方法提出，本文目的就是探討這個問題。

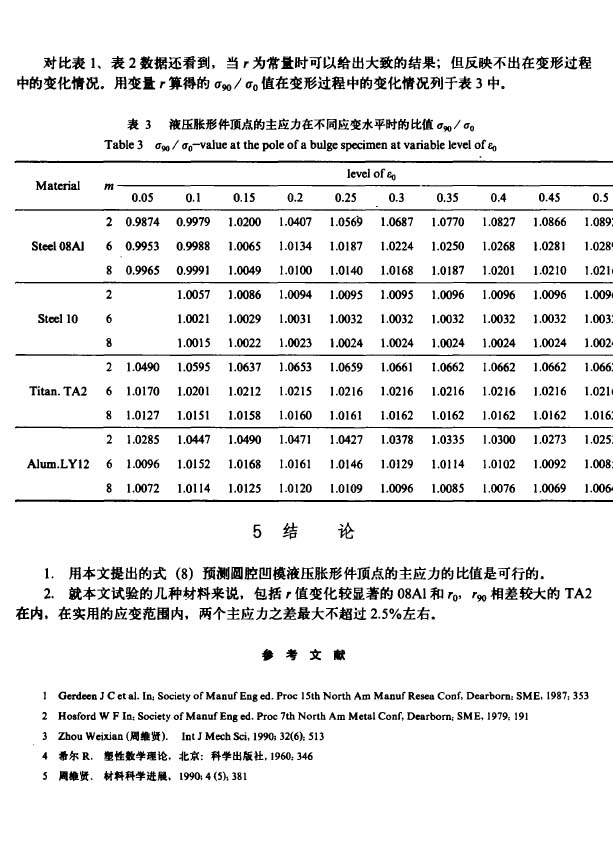

【結(jié) 論】
1、用本文提出的式(8)預(yù)測圓腔凹模液壓脹形件頂點的主應(yīng)力的比值是可行的。
2、就本文試驗的幾種材料來說，包括r值變化較顯著的08Al和ro, r90相差較大的TA2在內(nèi)，在實用的應(yīng)變范圍內(nèi)，兩個主應(yīng)力之差最大不超過2.5%左右。

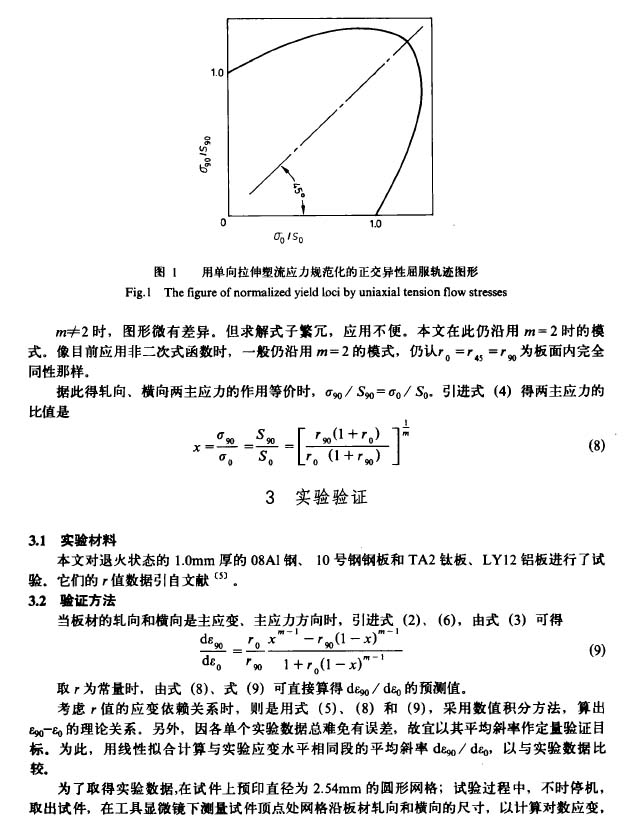

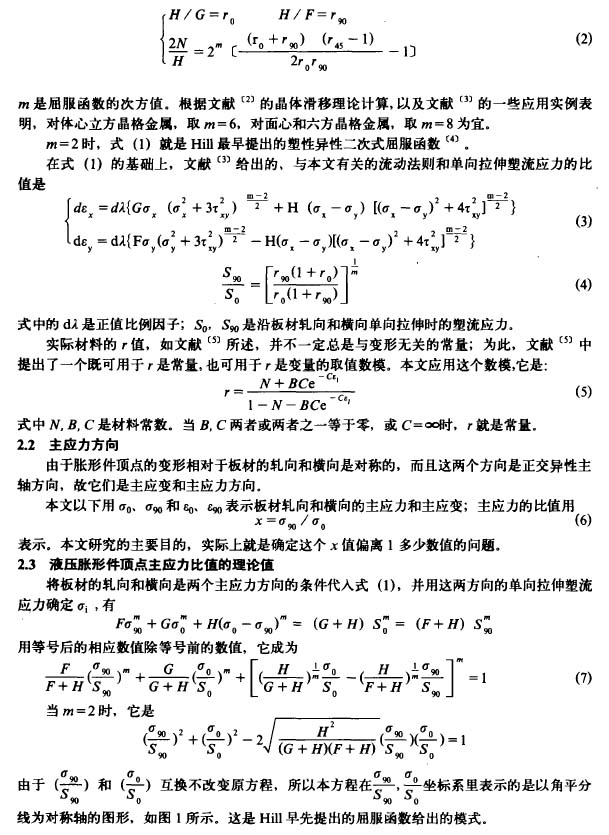

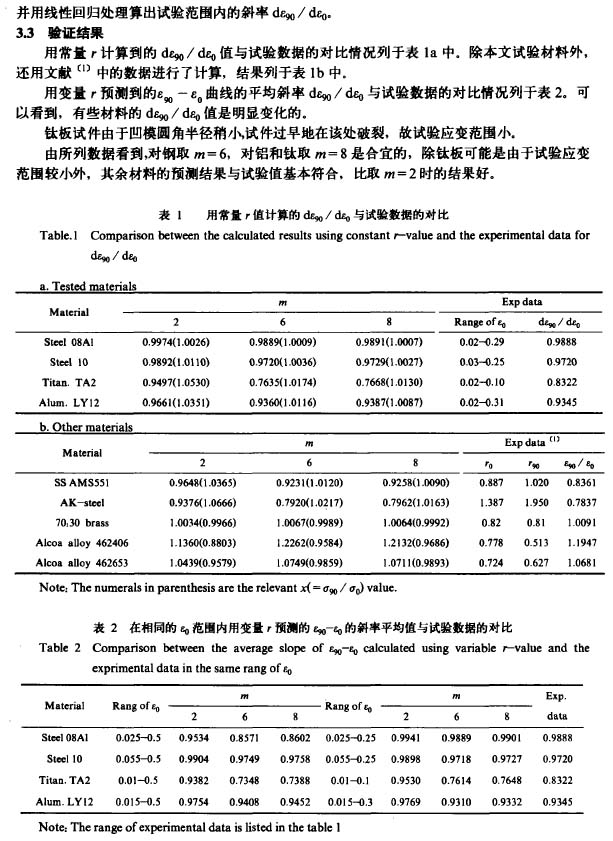

以下是正文：
標(biāo)簽：
液壓脹形
