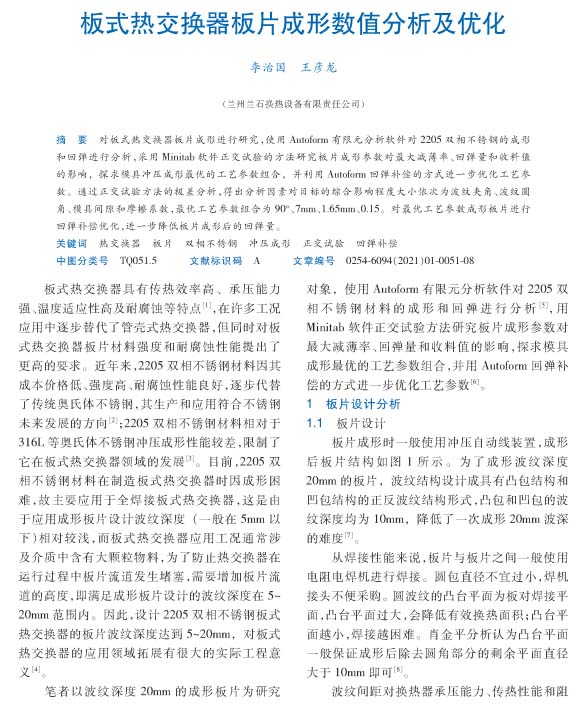

化工機械：板式熱交換器板片成形數值分析及優化
2023-12-25【作 者】李治國;王彥龍
【前 言】
板式熱交換器具有傳熱效率高、承壓能力強、溫度適應性高及耐腐蝕等特點［1］，在許多工況應用中逐步替代了管殼式熱交換器，但同時對板式熱交換器板片材料強度和耐腐蝕性能提出了更高的要求。

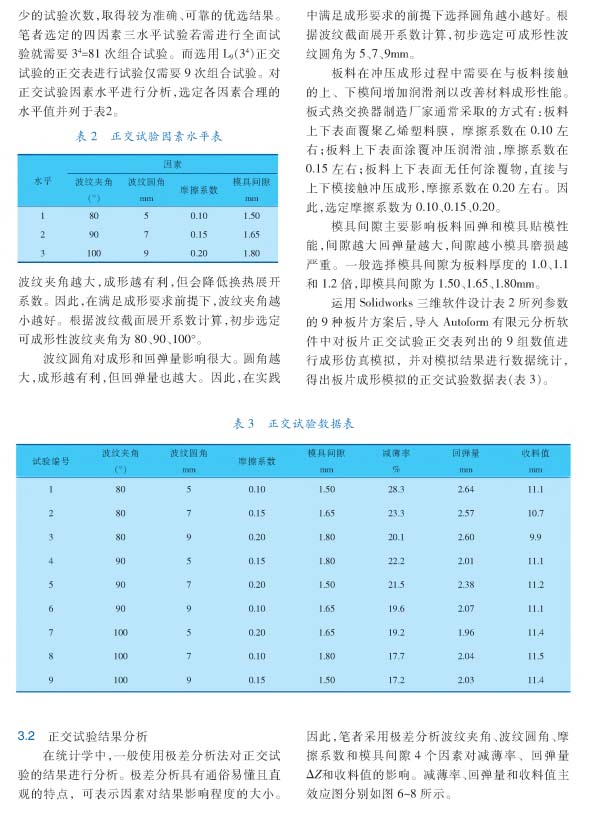

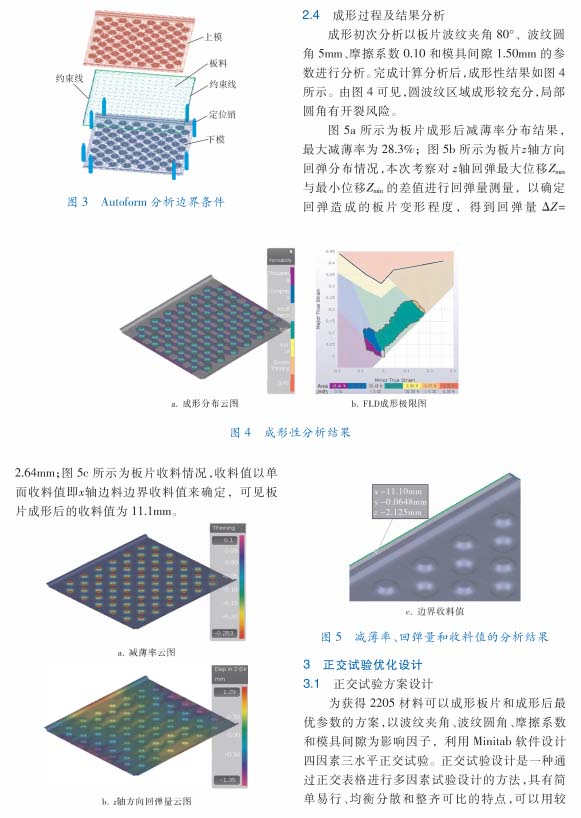

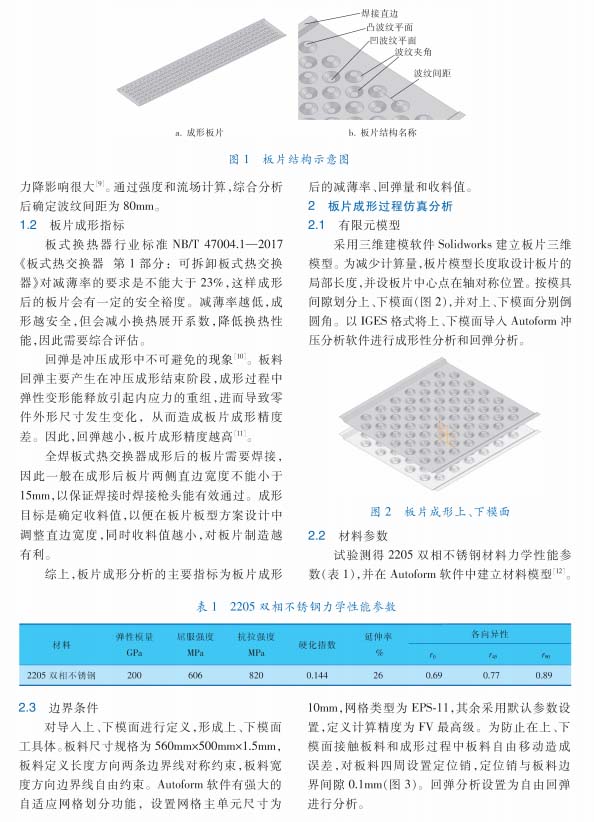

筆者以波紋深度20mm的成形板片為研究對象，使用Autoform有限元分析軟件對2205雙相不銹鋼材料的成形和回彈進行分析［5］,用Minitab軟件正交試驗方法研究板片成形參數對最大減薄率、回彈量和收料值的影響,探求模具成形最優的工藝參數組合，并用Autoform回彈補償?shù)姆绞竭M(jìn)一步優化工藝參數［6］。
【結 論】

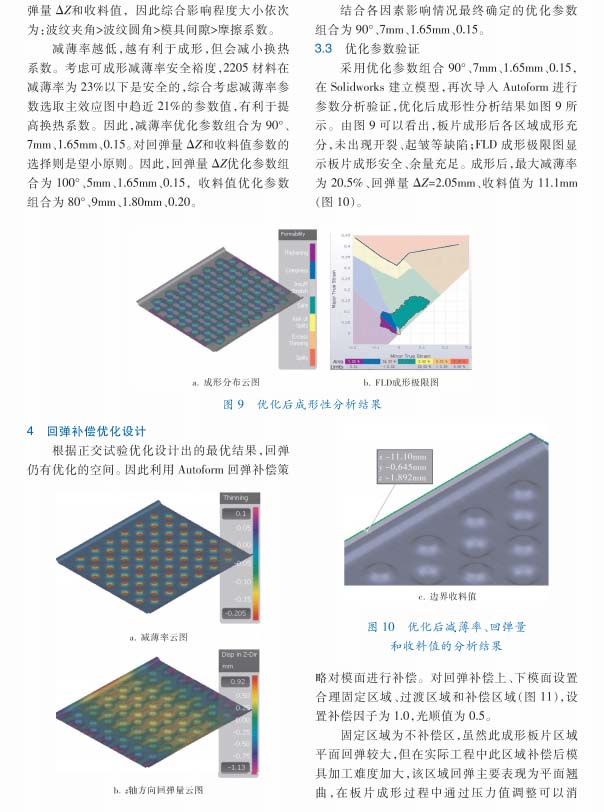

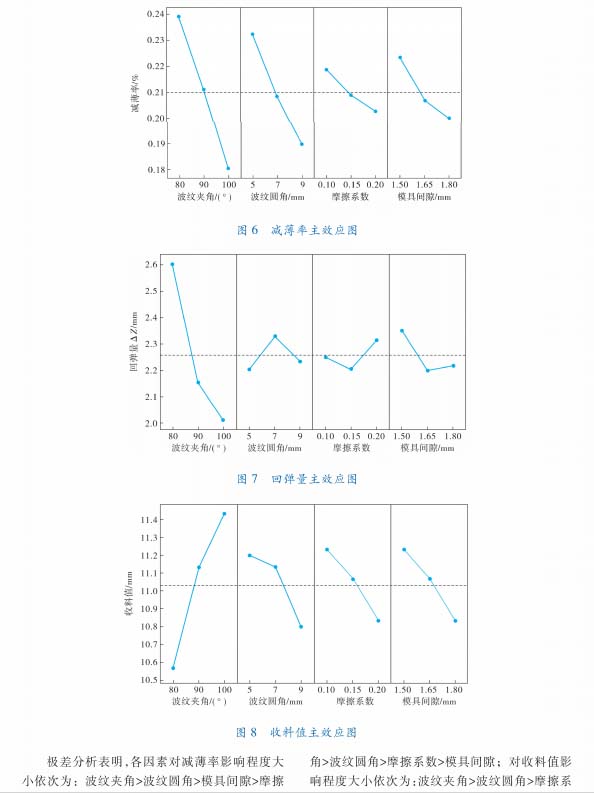

5.1通過正交試驗方法的極差分析,得出波紋夾角、波紋圓角、模具間隙和摩擦系數4個因素對減薄量、回彈量和收料值3個目標的綜合影響程度大小依次為波紋夾角＞波紋圓角＞模具間隙＞摩擦系數,獲得并驗證了成形板片的最優工藝參數為波紋夾角90。波紋圓角7mm、模具間隙1.65mm和摩擦系數0.15。

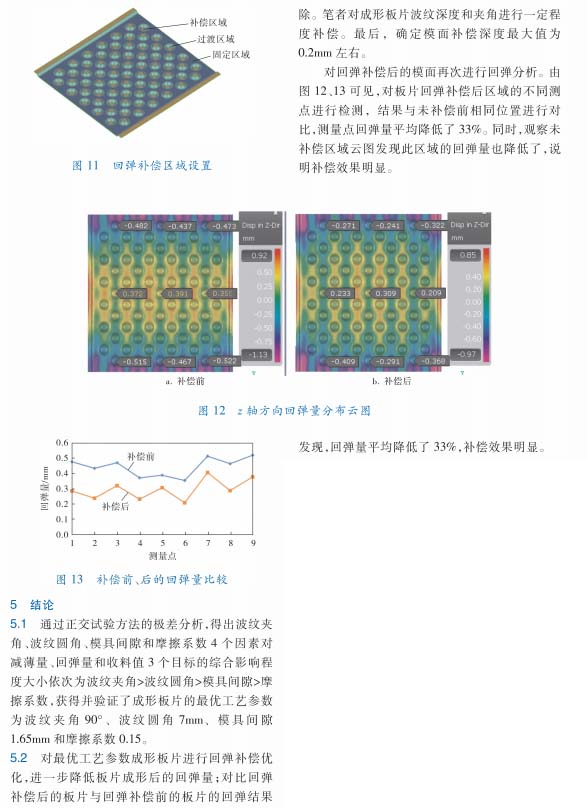

5.2對最優工藝參數成形板片進行回彈補償優化,進一步降低板片成形后的回彈量$對比回彈補償后的板片與回彈補償前的板片的回彈結果發現，回彈量平均降低了 33%,補償效果明顯。
以下是正文：
