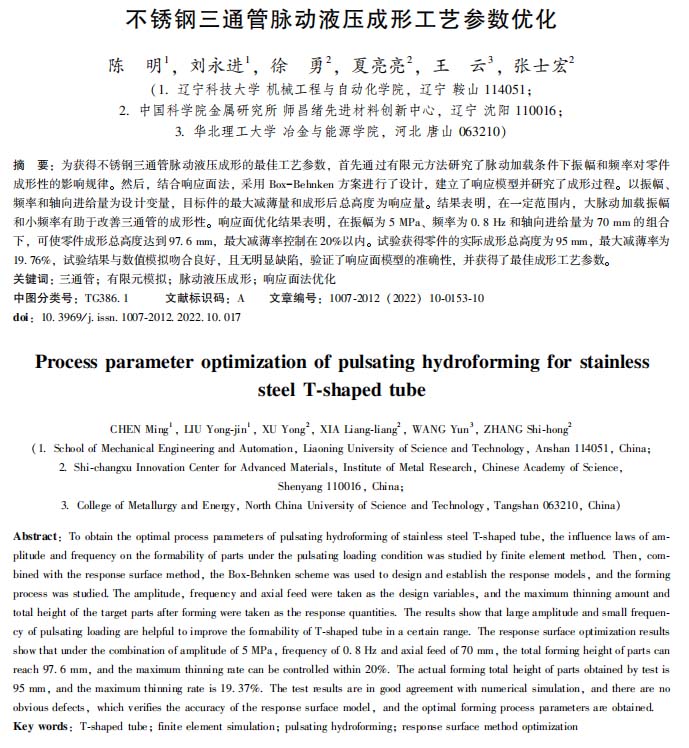

塑性工程學報：不銹鋼三通管脈動液壓成形工藝參數優化
2023-07-11【作 者】陳明;劉永進;徐勇;夏亮亮;王云;張士宏
【引 言】

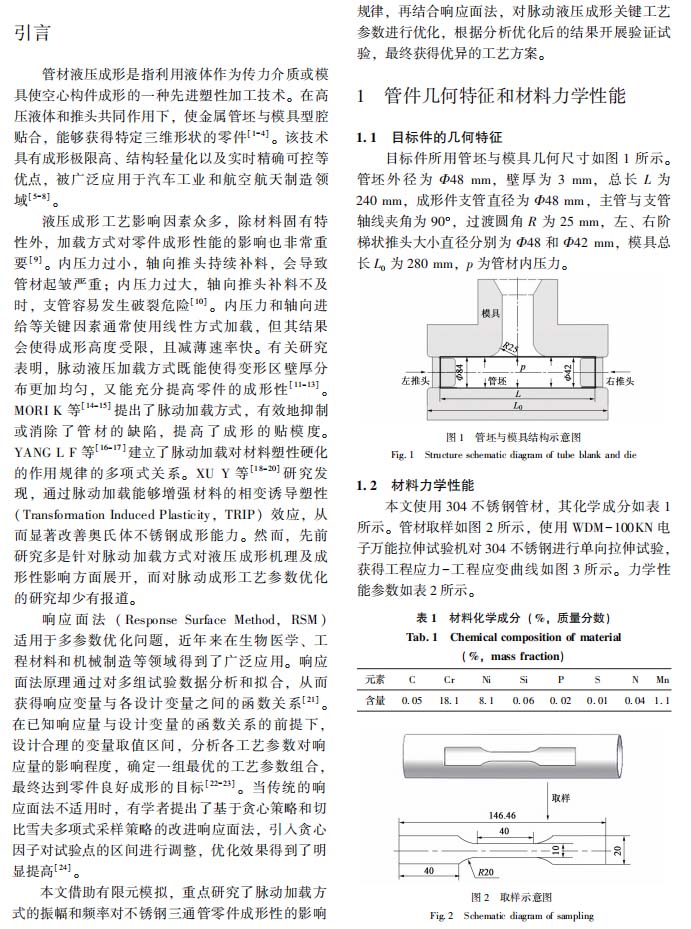

管材液壓成形是指利用液體作為傳力介質或模具使空心構件成形的一種先進塑性加工技術。 在高壓液體和推頭共同作用下, 使金屬管坯與模具型腔貼合, 能夠獲得特定三維形狀的零件[1-4]。 該技術具有成形極限高、 結構輕量化以及實時精確可控等優點, 被廣泛應用于汽車工業和航空航天制造領域[5-8]。
液壓成形工藝影響因素眾多, 除材料固有特性外, 加載方式對零件成形性能的影響也非常重要[9]。 內壓力過小, 軸向推頭持續補料, 會導致管材起皺嚴重; 內壓力過大, 軸向推頭補料不及時, 支管容易發生破裂危險[10]。 內壓力和軸向進給等關鍵因素通常使用線性方式加載, 但其結果會使得成形高度受限, 且減薄速率快。 有關研究表明, 脈動液壓加載方式既能使得變形區壁厚分布更加均勻, 又能充分提高零件的成形性[11-13]。MORI K 等[14-15]提出了脈動加載方式, 有效地抑制或消除了管材的缺陷, 提高了成形的貼模度。YANG L F 等[16-17]建立了脈動加載對材料塑性硬化的作用規律的多項式關系。 XU Y 等[18-20] 研究發現, 通過脈動加載能夠增強材料的相變誘導塑性( Transformation Induced Plasticity, TRIP) 效應, 從而顯著改善奧氏體不銹鋼成形能力。 然而, 先前研究多是針對脈動加載方式對液壓成形機理及成形性影響方面展開, 而對脈動成形工藝參數優化的研究卻少有報道。

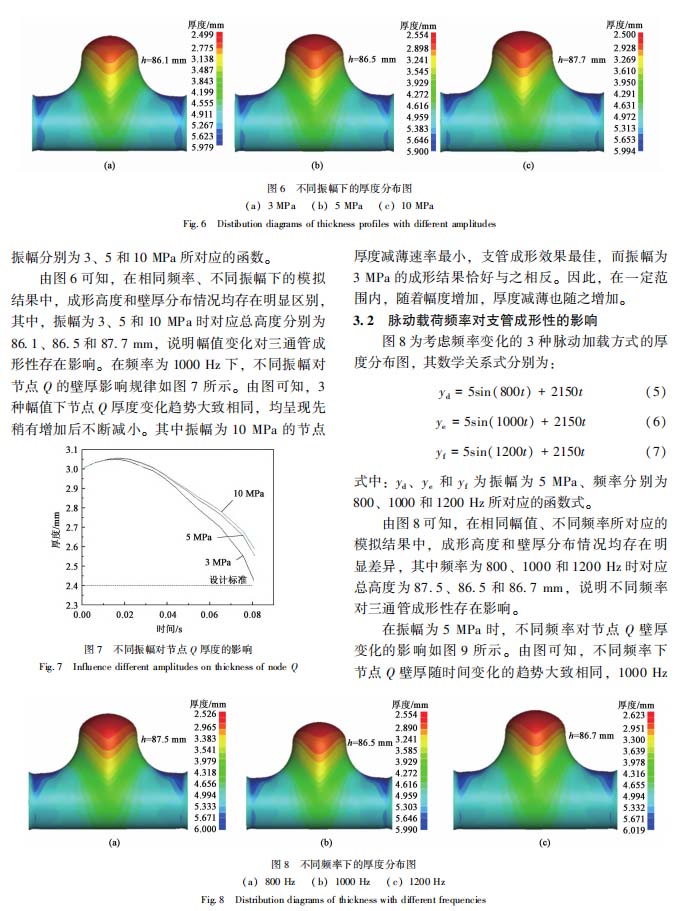

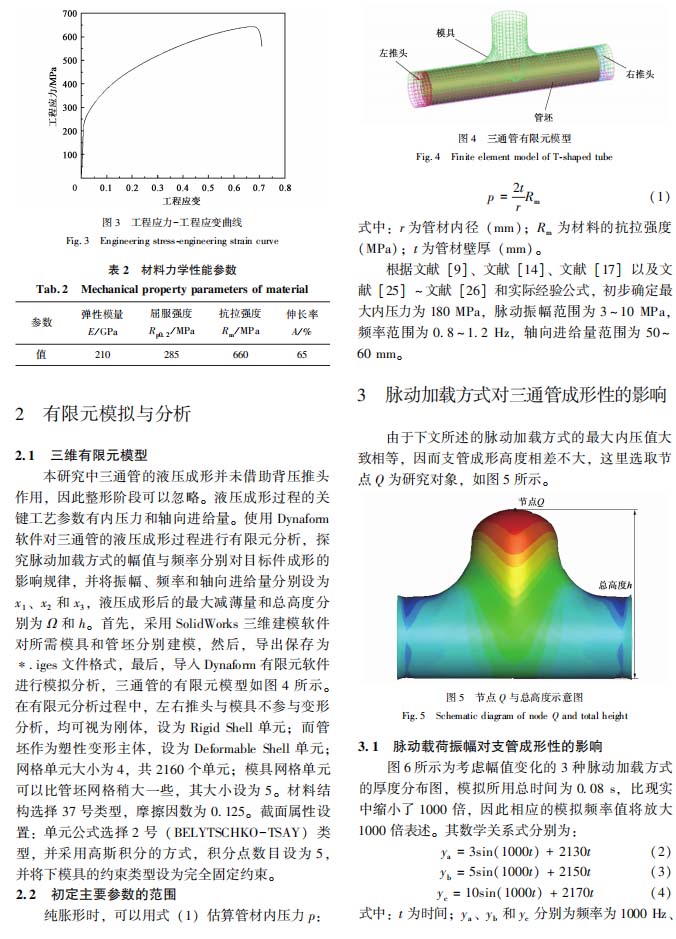

本文借助有限元模擬, 重點研究了脈動加載方式的振幅和頻率對不銹鋼三通管零件成形性的影響規律, 再結合響應面法, 對脈動液壓成形關鍵工藝參數進行優化, 根據分析優化后的結果開展驗證試驗, 最終獲得優異的工藝方案。
【結 論】
(1) 通過有限元模擬, 探究了脈動加載方式對三通管液壓成形的影響規律。 采用響應面法對相關參數優化展開研究, 最終試驗的成形效果良好。 脈動加載方式的振幅和頻率對支管成形性均存在影響,一定范圍內, 隨著振幅增大, 頻率減小, 支管的成形性明顯提高。

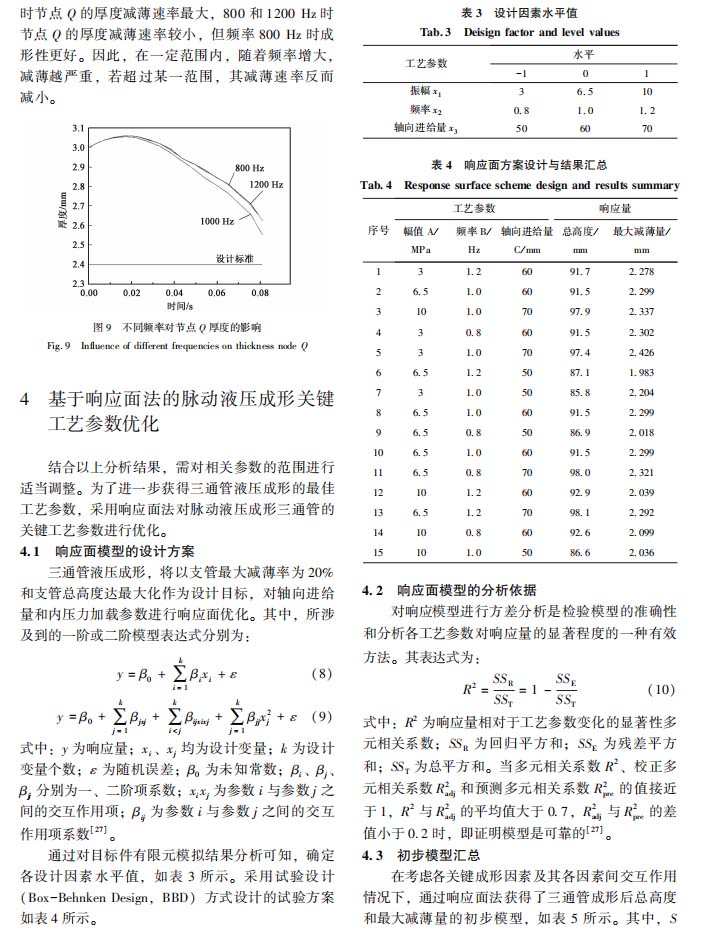

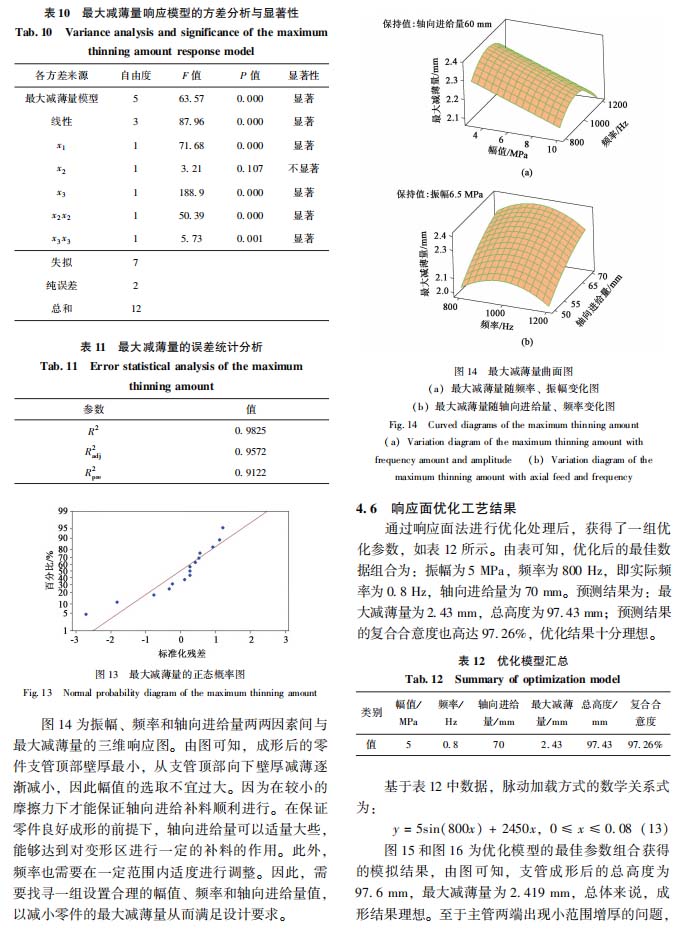

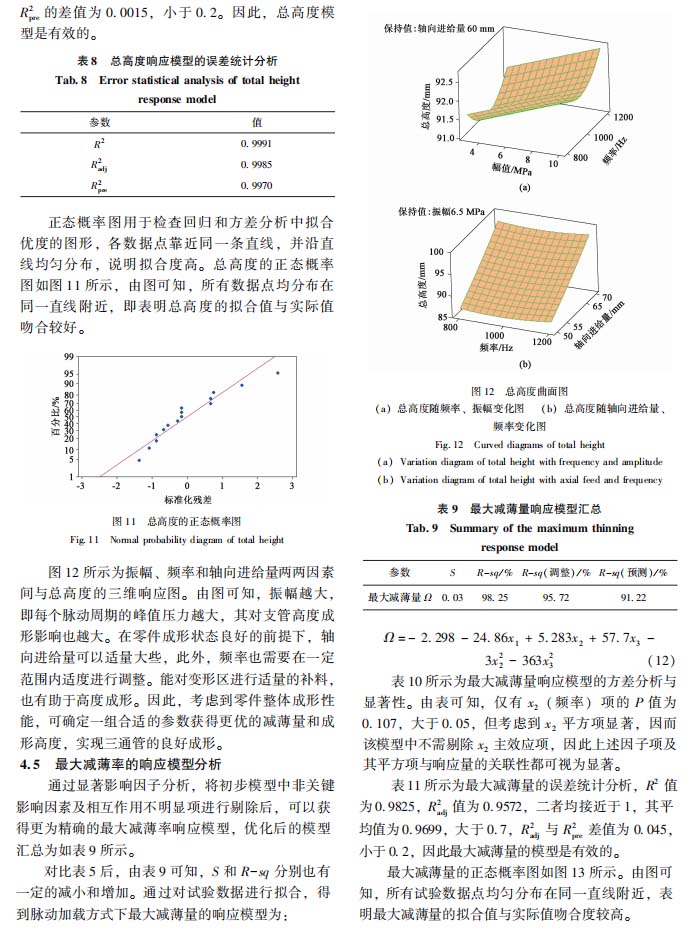

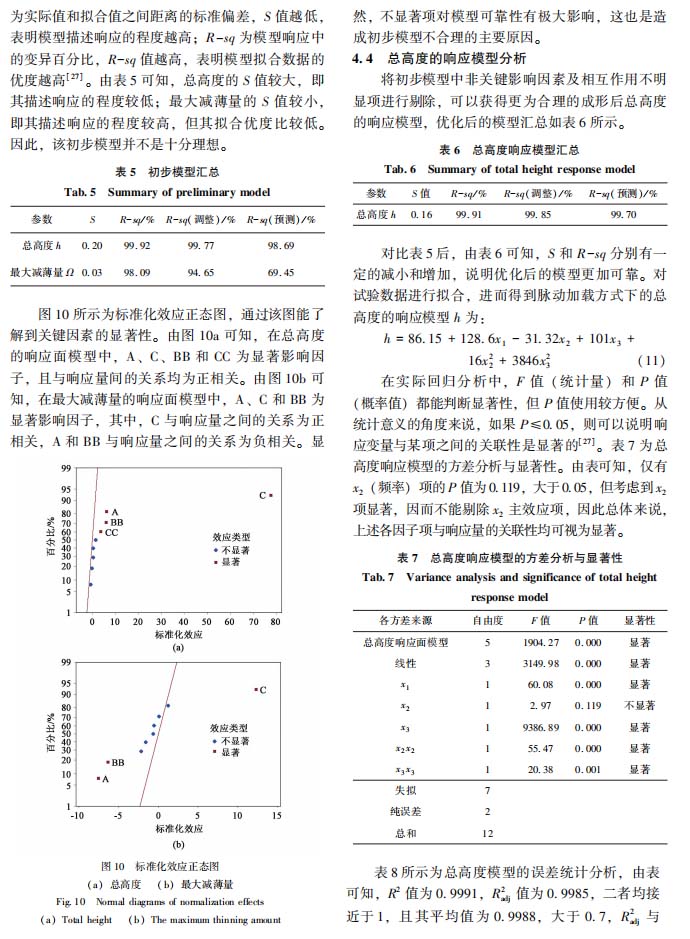

(2) 借助響應面法獲得了三通管成形的最佳工藝參數: 振幅為 5 MPa, 頻率為 0. 8 Hz, 軸向進給量為 70 mm。

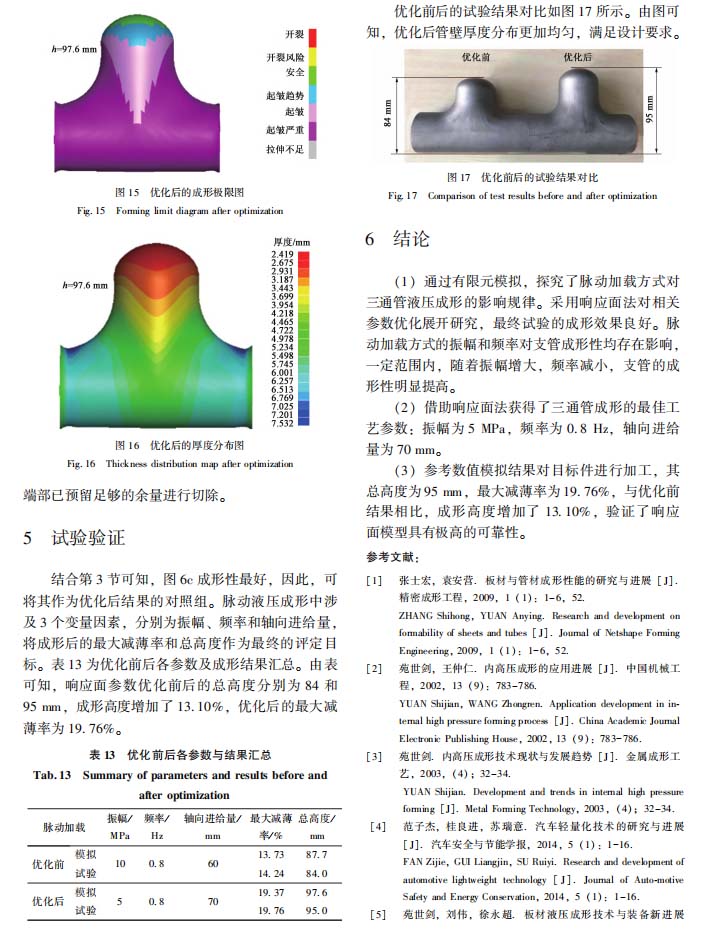

(3) 參考數值模擬結果對目標件進行加工, 其總高度為 95 mm, 最大減薄率為 19. 76%, 與優化前結果相比, 成形高度增加了 13. 10%, 驗證了響應面模型具有極高的可靠性。
