中國機械工程：板材拉深成形電控永磁壓邊方法研究
2023-12-22【作 者】張紅升;秦泗吉;程嘯;曹麗琴
【引 言】
壓邊方法和壓邊力的施加方式是控制拉深成形質量的主要手段，也是人們研究的熱點和難點[1-3]。傳統壓邊方法根據所使用傳力介質的不同可分為剛性壓邊和彈性壓邊。
為了解決上述問題，本課題組在前期研究工作[14-15]的基礎上，提出了電控永磁( electro-per-manent magnet, EMP)壓邊方法[16]。電控永磁技術具有節能、結構簡單等優點，已廣泛應用于機床行業中工件的夾緊和固定仁[17]，還逐步用于記憶電機[18]以及船舶的系泊系統[19]等。
【結 論】
(1)提出了電控永磁壓邊方法，根據電控永磁技術和拉深工藝的特點，將壓邊力加載的動力、傳動和執行部件集于一體，電控永磁技術與拉深工藝的有機結合可實現壓邊力的獨立加載。新方法在繼承電磁壓邊方法優點的同時，節能達到95%以上，可望在改進現有沖壓工藝面貌、節能減排等方面得到進一步的應用。

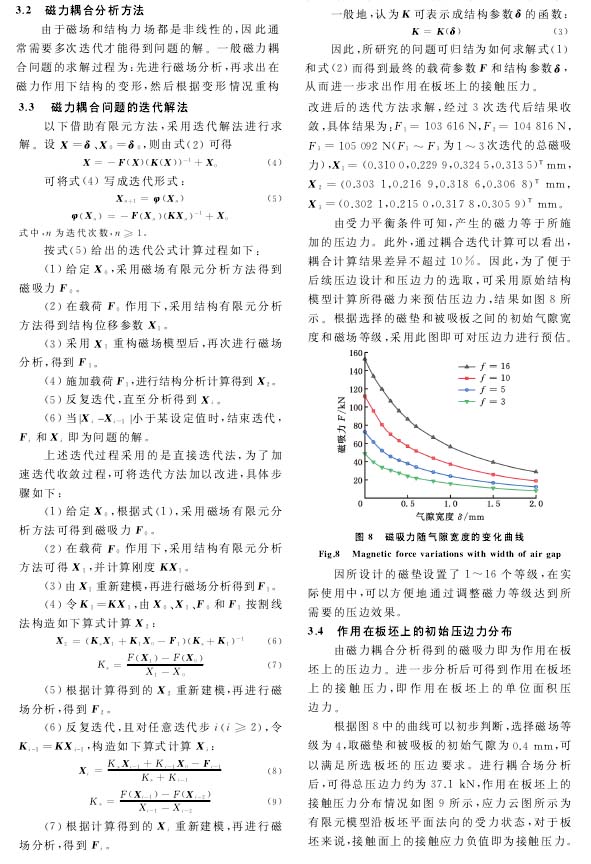

(2)對采用電控永磁壓邊方法涉及的磁力稠合問題，給出了求解方法。借助于有限元分析，采用迭代計算方法可得到作用在板坯上的壓邊力及其分布情況，并按割線法給出了提高收斂速度的迭代方法，經過3次迭代計算即可得到收斂的計算結果。

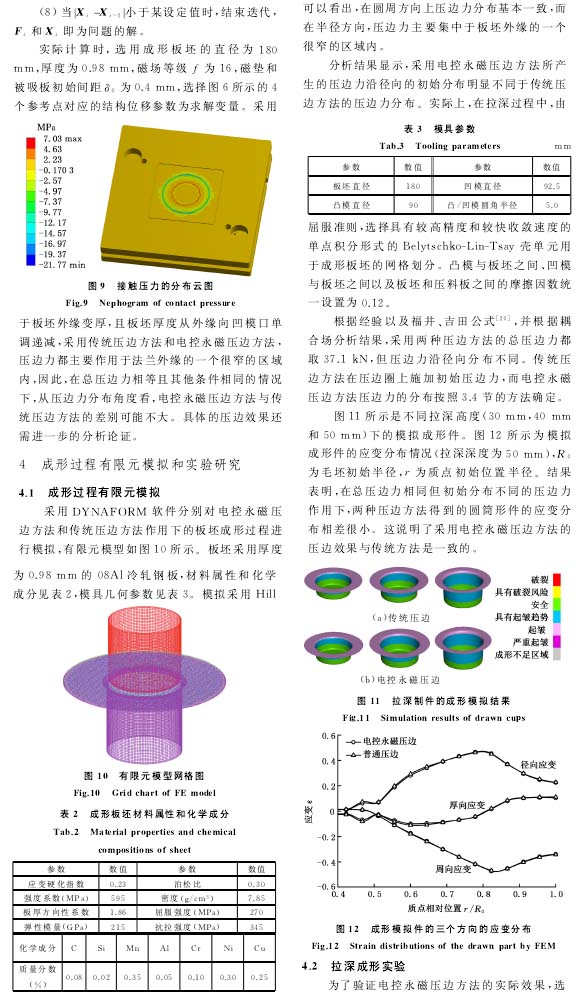

(3)采用有限元方法模擬了圓筒形件分別在傳統壓邊方法和磁力壓邊方法作用下的拉深成形過程，結果表明，采用兩種方法得到的拉深件三個方向的應變分布基本一致，成形效果非常接近。

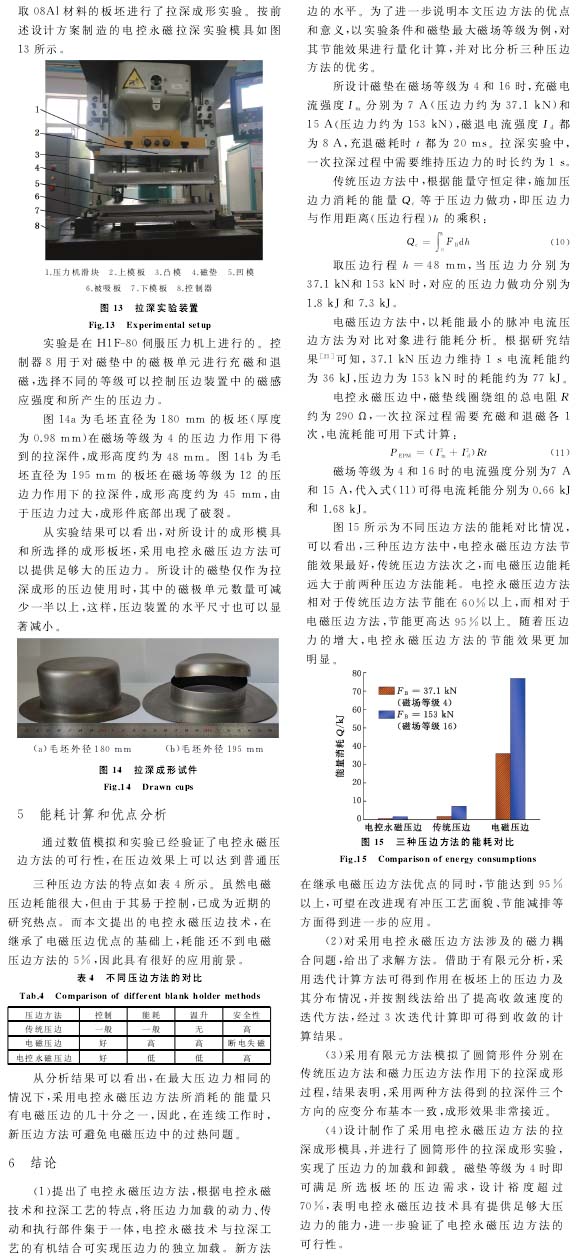

(4)設計制作了采用電控永磁壓邊方法的拉深成形模具，并進行了圓筒形件的拉深成形實驗，實現了壓邊力的加載和卸載。磁墊等級為4時即可滿足所選板坯的壓邊需求，設計裕度超過70%，表明電控永磁壓邊技術具有提供足夠大壓邊力的能力，進一步驗證了電控永磁壓邊方法的可行性。
