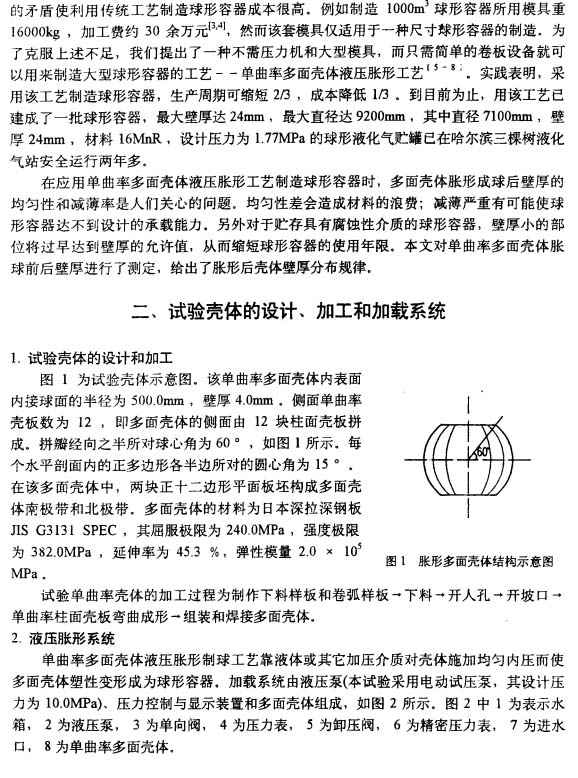

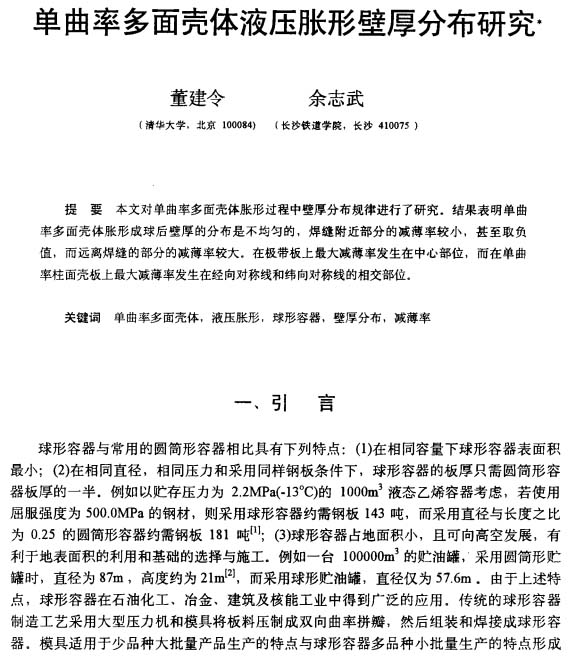

工程力學：?jiǎn)吻识嗝鏆んw液壓脹形壁厚分布研究
2022-10-10【作 者】董建令;余志武
球形容器 與常用 的圓筒形容器相比具有下列特點：（1）在相同容量下球形容器表面積最??；（2）在相同直徑 ， 相同壓力和采用同樣鋼板條件下，球形容器的板厚只需圓筒形容器板厚的一半，例如以貯存壓力為2.2MPa（-13℃）的1000m3 擴 液態乙烯容器考慮，若使用屈服強度為500MPa的鋼材，則采用球形容器約需鋼板143噸， 而采用直徑與長度之比為0.25的圓筒形容器約需鋼板 181噸[1]；球形容器占地面積小，且可向高空發展，有利于地表面積的利用和基礎的選擇與施工 例如一臺100000m3的貯油罐 ，采用圓筒形貯罐時 ，直徑為87m ， 高度約為21m[2]， 而采用球形貯油罐，直徑僅為57.6m。由于上述特點 ， 球形容器在石油化工、冶金、建筑及核能工業中得到廣泛的應用傳統的球形容器制造工藝采用大型壓力機和模具將板料壓制成雙向曲率拼瓣 ， 然后 組裝和焊接成球形容器模具適用于少品種大批量產品生產的特點與球形容器多品種小批量生產的特點形成的矛盾使利用傳統工藝制造球形容器成本很高。例如制造1000m3球形容器所用模具重16000kg ， 加 工費約30余萬元[3,4]， 然而該套模具僅適用 于一種尺 寸球形容器的制造 為 了克服上述不 足 ， 我們 提出 了一 種不需壓力 機和大型模具 ， 而只 需 簡單的卷板設備就可 以用 來制造大 型球形容器的工藝 一 單曲率多面殼體液壓脹形工藝[5-8]。實踐表明 ， 采用該工藝制造球形容器 ， 生產周期可縮短2/3， 成本降低1/3。到目前為止，用該工藝已建成了一批球形容器 ， 最大壁厚達24mm，最大直徑達9200mm ， 其中直徑7100mm，壁厚24mm ， 材料16MnR， 設計壓力為1.77MPa的球形液化氣貯罐已在哈爾濱三棵樹液化氣站安全運行兩年多 。
在應用單曲率多面殼體液壓脹形工藝制造球形容器時，多面殼體脹形成球后壁厚的均勻性和減薄率是人們關心的問題。 均勻性差會造成材料的浪費減薄嚴重有可能使球形容器達不到設計的承載能力另外對于貯存具有腐蝕性介質的球形容器，壁厚小的部位將過早達到壁厚的允許值，從而縮短球形容器的使用年限。本文對單曲率多面殼體脹球前后壁厚進行了測定 ，給出了脹形后殼體壁厚分布規律。

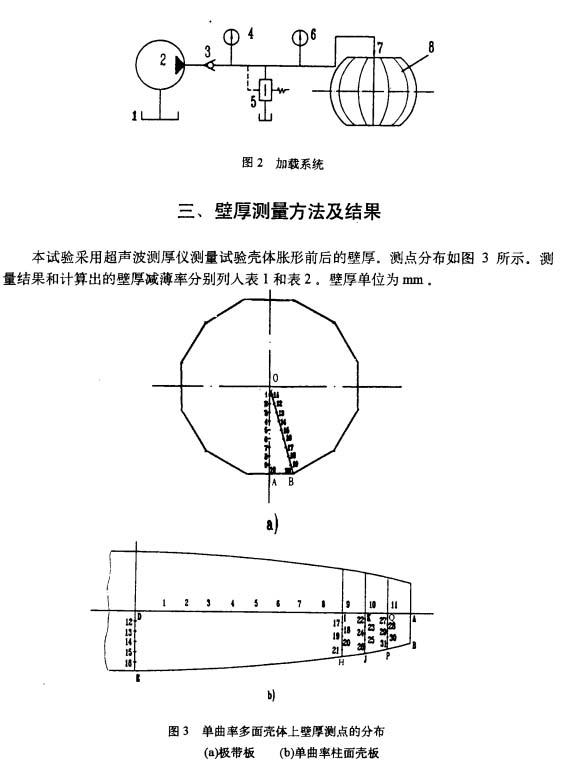

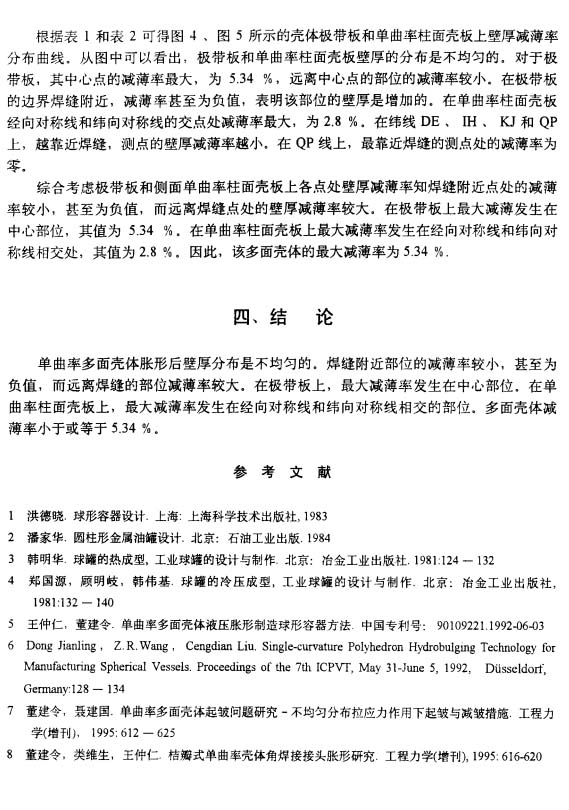

【結 論】
單曲率多面殼體脹形后壁厚分布是不均勻 的 。 焊縫附近部位的減薄率較小，甚至為負值 ， 而遠離焊縫的部位減薄率較大在極帶板上 ， 最大減薄率發生在中心部位在單曲率柱面殼板上 ， 最大減薄率發生在經向?qū)ΨQ線和緯向?qū)ΨQ線相交的部位 。 多面殼體減薄率小于或等于5.34%。
以下是正文：
