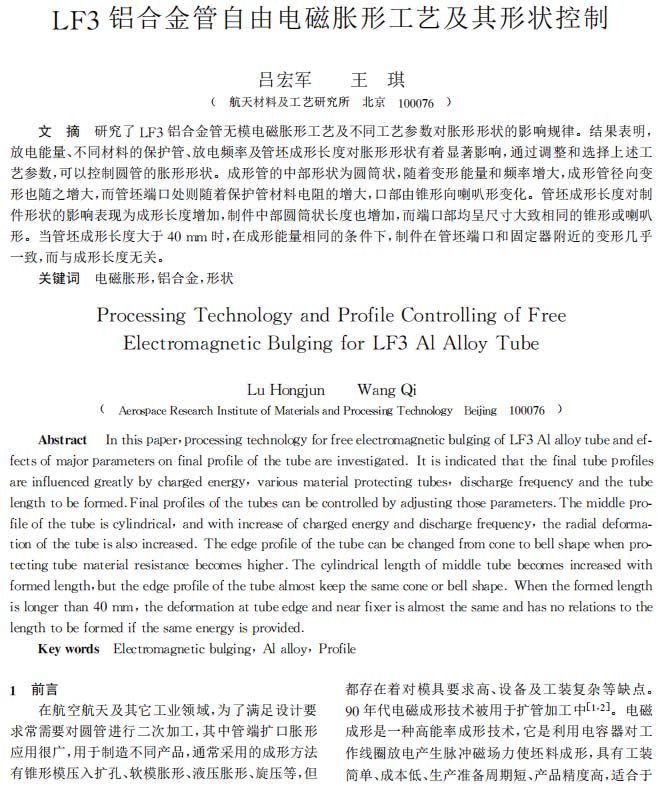

宇航材料工藝：LF3鋁合金管自由電磁脹形工藝及其形狀控制
2022-10-07【作 者】呂宏軍;王琪
【前 言】
在航空航天及其它工業領域，為了滿足設計要 求常需要對圓管進行二次加工，其中管端擴口脹形 應用很廣，用于制造不同產品，通常采用的成形方法 有錐形模壓入擴孔、軟模脹形、液壓脹形、旋壓等，但都存在著對模具要求高、設備及工裝復雜等缺點。 90年代電磁成形技術被用于擴管加工中［1，2］。電磁 成形是一種高能率成形技術，它是利用電容器對工 作線圈放電產生脈沖磁場力使坯料成形，具有工裝 簡單、成本低、生產準備周期短、產品精度高，適合于小批量生產及生產復雜形狀的大型零件，尤其對試 制產品更為優越，易于實現機械化、自動化，生產效 率高。本文探索了無模情況下，采用螺線管線圈進行自由脹形，通過對不同工藝參數的調整，對脹形形 狀進行控制的可能性。
【結 論】

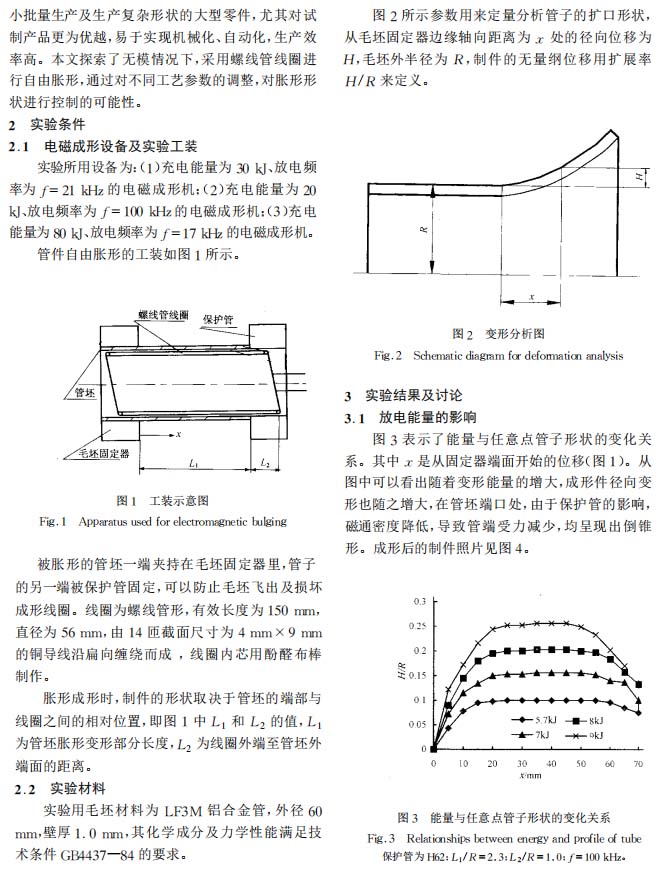

（1）隨著能量的增加，磁力增大，管坯的變形程度也增大；

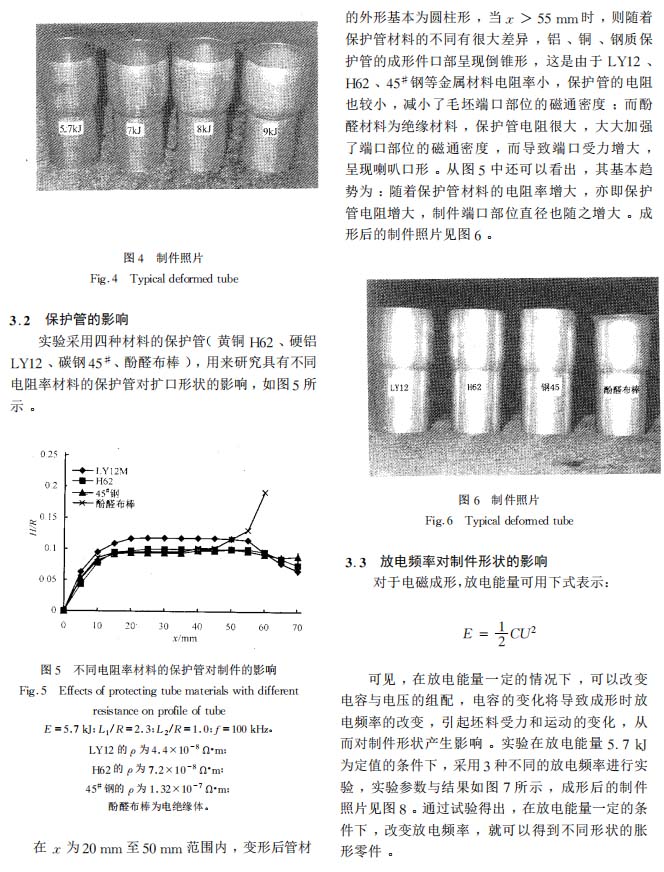

（2）隨著保護管的電阻率增大（即對于相同尺寸 的保護管而言電阻增加），管端磁通密度增加，制件的端口由倒錐形向喇叭口形轉變；

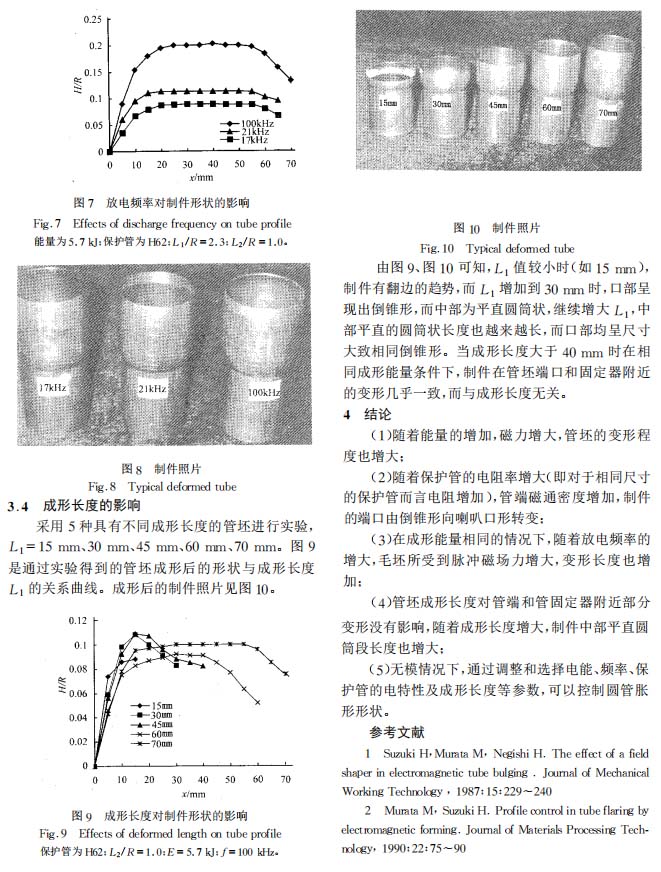

（3）在成形能量相同的情況下，隨著放電頻率的增大，毛坯所受到脈沖磁場力增大，變形長度也增加；
（4）管坯成形長度對管端和管固定器附近部分變形沒有影響，隨著成形長度增大，制件中部平直圓筒段長度也增大；
（5）無模情況下，通過調整和選擇電能、頻率、保 護管的電特性及成形長度等參數，可以控制圓管脹形形狀。
以下是正文：
