金屬波紋管設備在熱力管網系統的創新應用與技術發展
2025-04-25一、熱力管網對補償器的特殊要求
隨著城市集中供熱系統的快速發展，金屬波紋管補償器作為熱力管網的核心部件，其性能直接影響整個管網系統的安全運行?，F(xiàn)代熱力管網工況通常要求補償器具備以下特性：
-
工作溫度范圍：-20℃至450℃
-
設計壓力：1.6-4.0MPa
-
疲勞壽命：≥2000次熱循環
-
軸向補償量：100-600mm
-
耐腐蝕性能：適應多種水質環境
某北方城市供熱管網改造項目的數據顯示，采用新型波紋管補償器后，管網泄漏率降低80%，維護成本減少45%，顯著提高了供熱系統的可靠性。
金屬波紋管
二、熱力專用波紋管設備技術突破
為滿足熱力管網的特殊需求，金屬波紋管設備在以下關鍵技術上取得重要進展：
多層結構成型技術方面，現代設備能夠?qū)崿F(xiàn)3-8層薄板的同步精密成型。通過創新的層間定位系統和張力控制算法，確保各層材料在成型過程中協調變形。某檢測機構報告表明，采用多層結構的波紋管，其承壓能力較單層產品提升300%，疲勞壽命延長5倍以上。
在耐高溫材料處理方面，設備集成以下創新功能：
-
預熱處理系統（最高600℃）
-
惰性氣體保護裝置
-
溫度場均勻性控制（±5℃）
-
在線金相監測接口

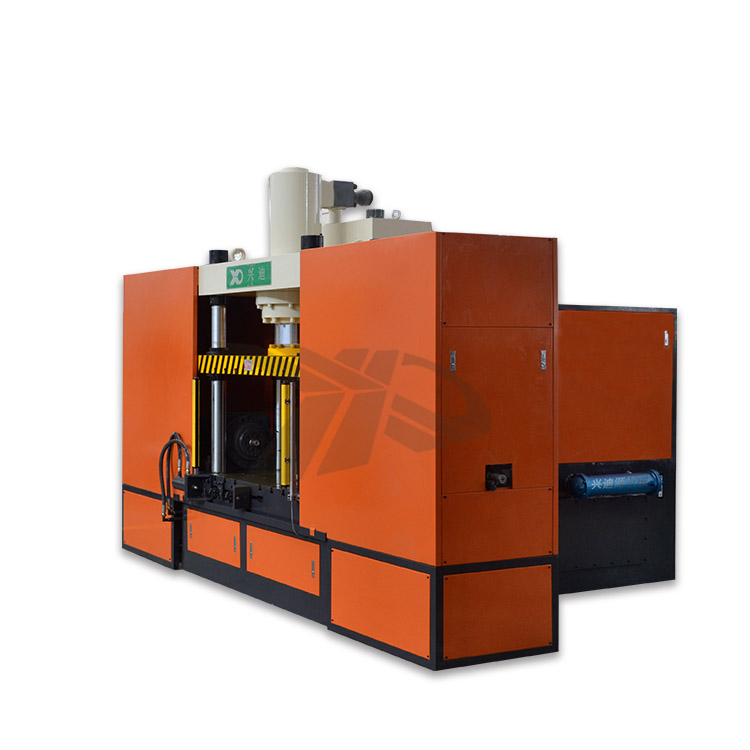

金屬波紋管設備
三、典型熱力管網應用案例
在長距離供熱主干線中，軸向型補償器的制造面臨特殊挑戰。專用波紋管設備通過以下技術創新解決這些問題：
-
開發超長波紋管成型技術（單管長度≥6m）
-
采用高溫合金材料（如Inconel 625）
-
配備端管自動焊接系統
-
集成無損檢測功能
某熱電聯產項目的運行數據顯示，采用新型補償器后：
-
管網熱損失降低25%
-
啟停循環次數提升至3000次
-
使用壽命達15年以上
在區域供熱二次網中，鉸鏈型補償器的需求日益增長。專用解決方案包括：
-
多波節同步成型技術
-
萬向節精密裝配系統
-
防腐涂層自動噴涂
-
動態性能測試平臺
四、智能監測與維護系統
現代熱力管網補償器配備先進的健康監測系統：
-
實時監測功能
-
位移傳感器（精度±0.1mm）
-
壓力變送器（精度0.5%FS）
-
溫度檢測單元（范圍-30~500℃）
-
數據分析系統
-
應力狀態評估
-
壽命預測算法
-
異常預警功能
-
遠程管理平臺
-
4G/5G無線傳輸
-
云端數據存儲
-
移動終端訪問
某智慧供熱項目的實踐表明，采用智能監測系統后：
-
故障預警準確率達95%
-
應急響應時間縮短80%
-
維護成本降低60%
五、行業標準與認證體系
熱力管網用波紋管補償器需符合以下標準：
-
主要產品標準
-
GB/T 12777-2019
-
EJMA標準（美國）
-
ISO 15348國際標準
-
材料認證要求
-
PED 2014/68/EU
-
ASME材料認證
-
特種設備制造許可證
-
性能測試規范
-
壓力試驗（1.5倍設計壓力）
-
疲勞試驗（2000次循環）
-
氣密性試驗（氦質譜檢漏）
六、未來技術發展方向
低碳供熱趨勢將推動以下創新：
-
高溫適應性提升
-
耐600℃新型材料
-
智能溫度補償
-
復合冷卻結構
-
數字化運維
-
數字孿生系統
-
區塊鏈溯源
-
AI健康診斷
-
綠色制造
-
低碳生產工藝
-
可回收材料應用
-
節能成型技術
行業預測顯示，到2028年熱力管網補償器將實現：
-
使用壽命達20年
-
100%在線監測
-
零泄漏保障
七、設備選型與工程應用建議
供熱企業在選型時應重點考慮：
-
技術參數匹配
-
溫度壓力等級
-
補償量要求
-
連接方式選擇
-
質量保障能力
-
型式試驗報告
-
工程業績考察
-
質保體系審核
-
服務支持體系
-
安裝指導服務
-
運行監測支持
-
應急響應機制
建議在工程應用中注意：
-
正確設置導向支架
-
規范安裝冷緊量
-
定期檢查防腐狀態
-
建立完整設備檔案
