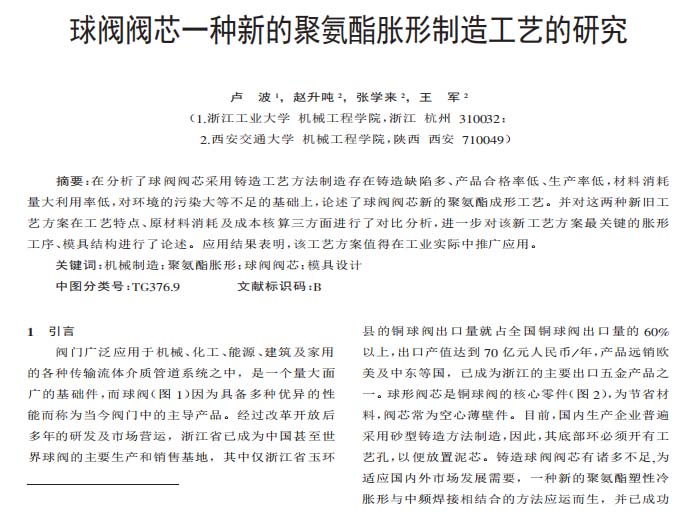

鍛壓裝備與制造技術：球閥閥芯一種新的聚氨酯脹形制造工藝的研究
2022-10-11【作 者】盧波;趙升噸;張學來;王軍
【引 言】

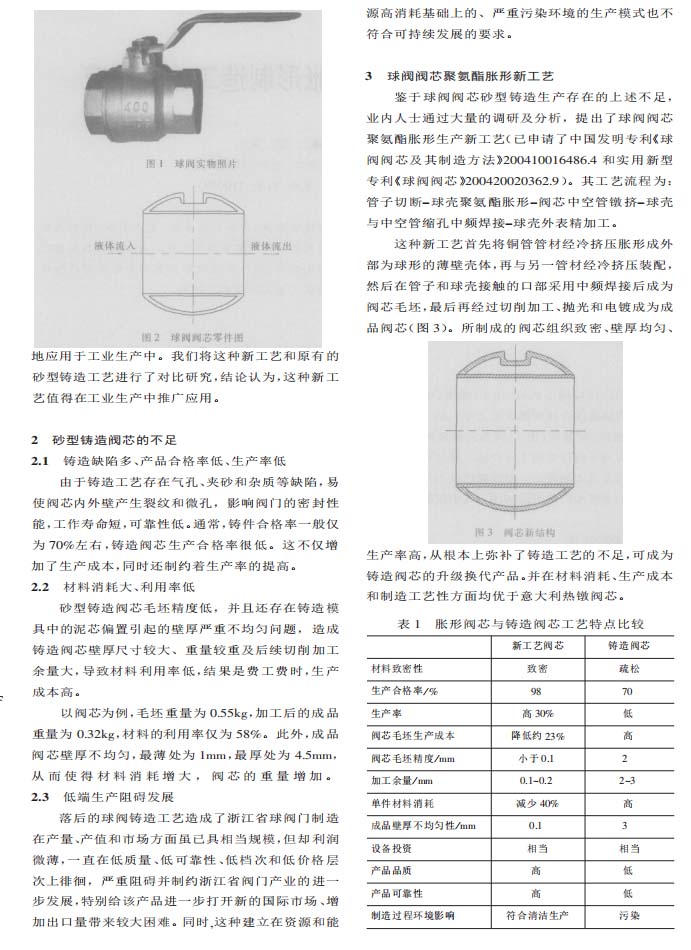

閥門廣泛應用于機械、化工、能源、建筑及家用的各種傳輸流體介質管道系統之中，是一個量大面廣的基礎件，而球閥（圖1）因?yàn)榫邆涠喾N優異的性能而稱為當今閥門中的主導產品。經過改革開放后多年的研發及市場營運，浙江省已成為中國甚至世界球閥的主要生產和銷售基地，其中僅浙江省玉環縣的銅球閥出口量就占全國銅球閥出口量的 )60%以上，出口產值達到70億元人民幣/年，產品遠銷歐美及中東等國，已成為浙江的主要出口五金產品之 一。球形閥芯是銅球閥的核心零件（圖2），為節省材料，閥芯常為空心薄壁件。目前，國內生產企業普遍 采用砂型鑄造方法制造，因此，其底部環必須開有工藝孔，以便放置泥芯。鑄造球閥閥芯有諸多不足-為適應國內外市場發展需要，一種新的聚氨酯塑性冷脹形與中頻焊接相結合的方法應運而生，并已成功地應用于工業生產中。我們將這種新工藝和原有的砂型鑄造工藝進行了對比研究，結論認為，這種新工藝值得在工業生產中推廣應用。

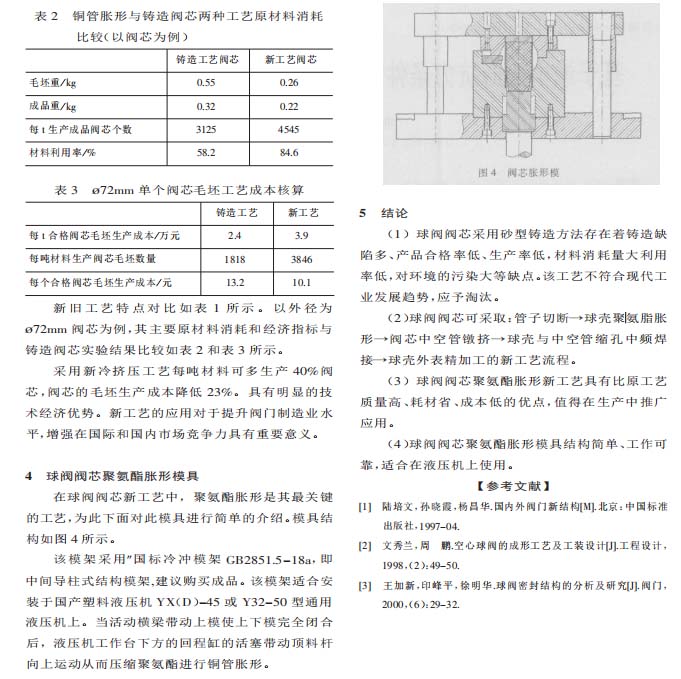

【結 論】
（1）球閥閥芯采用砂型鑄造方法存在著鑄造缺陷多、產品合格率低、生產率低，材料消耗量大利用率低，對環境的污染大等缺點。該工藝不符合現代工 業發展趨勢，應予淘汰。
（2）球閥閥芯可采?。汗茏忧袛唷驓ぞ郯敝浶巍y芯中空管鐓擠—球殼與中空管縮孔中頻焊接—球殼外表精加工的新工藝流程。
（3）球閥閥芯聚氨酯脹形新工藝具有比原工藝質量高、耗材省、成本低的優點，值得在生產中推廣應用。
（4）球閥閥芯聚氨酯脹形模具結構簡單、工作可 靠，適合在液壓機上使用。
以下是正文：
