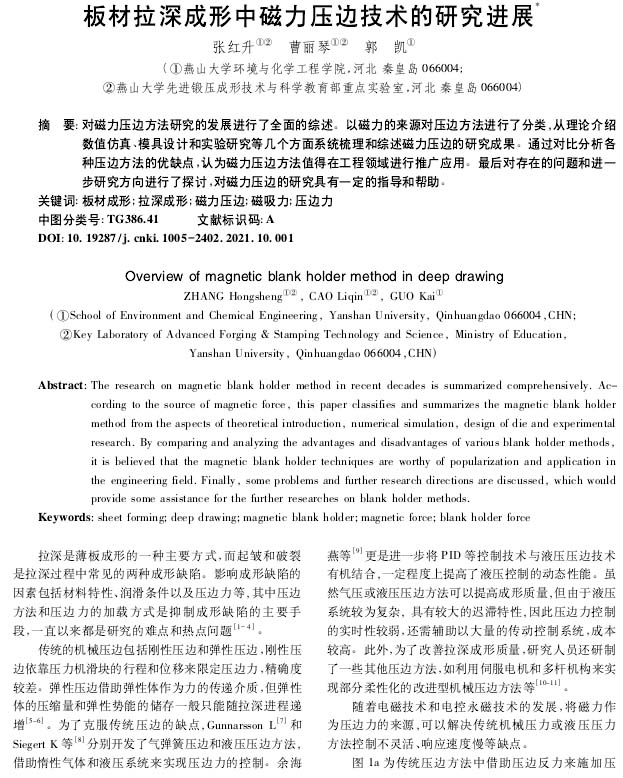

制造技術與機床：板材拉深成形中磁力壓邊技術的研究進展
2023-10-03【作 者】張紅升;曹麗琴;郭凱
【前 言】
拉深是薄板成形的一種主要方式，而起皺和破裂是拉深過程中常見的兩種成形缺陷。影響成形缺陷的因素包括材料特性、潤滑條件以及壓邊力等，其中壓邊方法和壓邊力的加載方式是抑制成形缺陷的主要手段，一直以來都是研究的難點和熱點問題[1-4]。

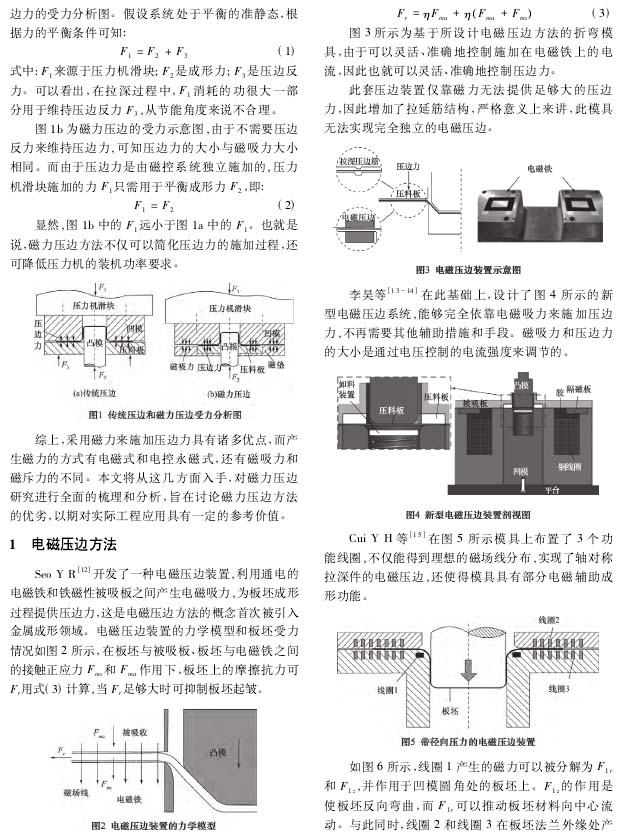

傳統的機械壓邊包括剛性壓邊和彈性壓邊，剛性壓邊依靠壓力機滑塊的行程和位移來限定壓邊力，精確度較差。彈性壓邊借助彈性體作為力的傳遞介質，但彈性體的壓縮量和彈性勢能的儲存一般只能隨拉深進程遞增[5-6]。
綜上，采用磁力來施加壓邊力具有諸多優點，而產生磁力的方式有電磁式和電控永磁式，還有磁吸力和磁斥力的不同。本文將從這幾方面入手，對磁力壓邊研究進行全面的梳理和分析，旨在討論磁力壓邊方法的優劣，以期對實際工程應用具有一定的參考價值。
【結 語】

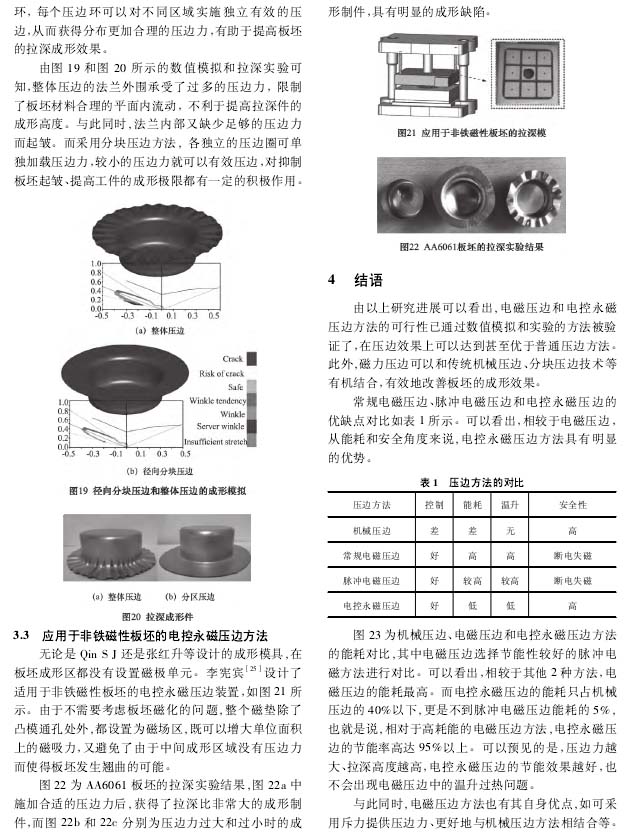

由以上研究進展可以看出，電磁壓邊和電控永磁壓邊方法的可行性已通過數值模擬和實驗的方法被驗證了，在壓邊效果上可以達到甚至優于普通壓邊方法。此外，磁力壓邊可以和傳統機械壓邊、分塊壓邊技術等有機結合，有效地改善板坯的成形效果。
常規電磁壓邊、脈沖電磁壓邊和電控永磁壓邊的優缺點對比如表1所示。可以看出，相較于電磁壓邊，從能耗和安全角度來說，電控永磁壓邊方法具有明顯的優勢。

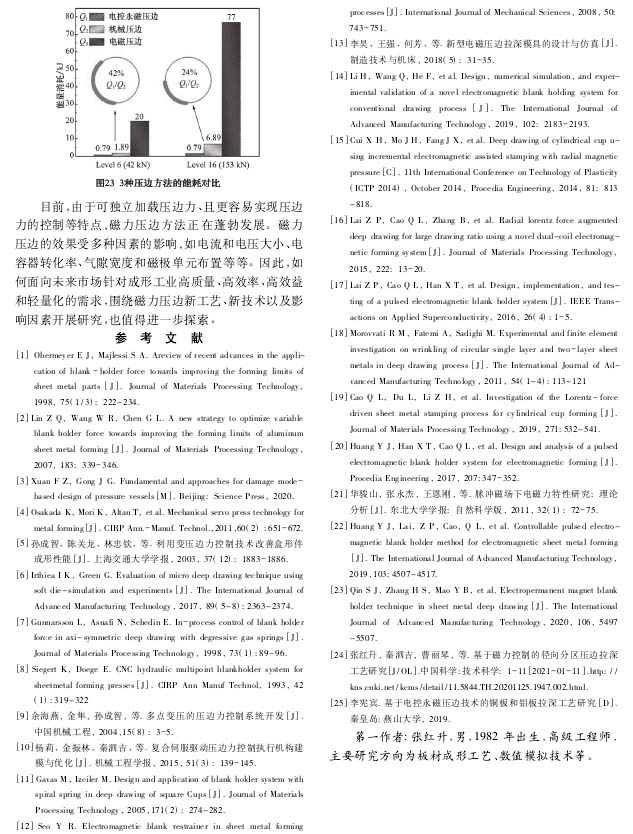

目前，由于可獨立加載壓邊力、且更容易實現壓邊力的控制等特點，磁力壓邊方法正在蓬勃發展。磁力壓邊的效果受多種因素的影響，如電流和電壓大小、電容器轉化率、氣隙寬度和磁極單元布置等等。因此，如何面向未來市場針對成形工業高質量、高效率、高效益和輕量化的需求，圍繞磁力壓邊新工藝、新技術以及影響因素開展研究，也值得進一步探索。
以下為正文：
