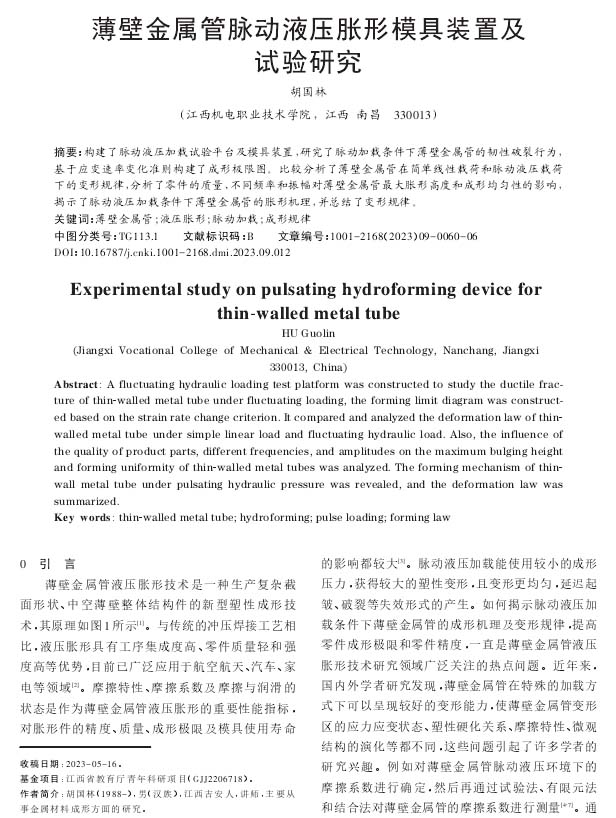

模具工業：薄壁金屬管脈動液壓脹形模具裝置及試驗研究
2023-11-10【作 者】胡國林
【引 言】

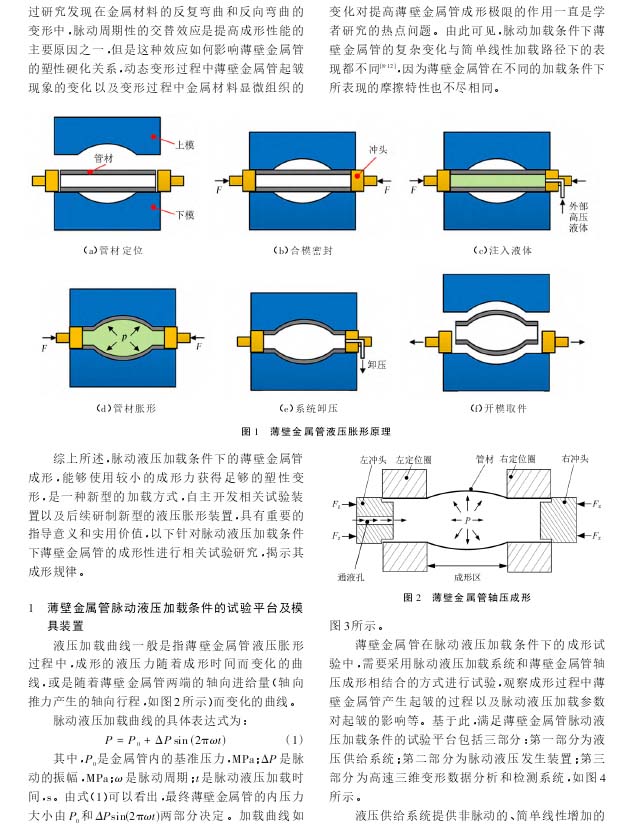

薄壁金屬管液壓脹形技術是一種生產復雜截面形狀、中空薄壁整體結構件的新型塑性成形技術，其原理如圖1所示[1]。與傳統的沖壓焊接工藝相比，液壓脹形具有工序集成度高、零件質量輕和強度高等優勢，目前已廣泛應用于航空航天、汽車、家電等領域[2]。摩擦特性、摩擦系數及摩擦與潤滑的狀態是作為薄壁金屬管液壓脹形的重要性能指標，對脹形件的精度、質量、成形極限及模具使用壽命的影響都較大[3]。脈動液壓加載能使用較小的成形壓力，獲得較大的塑性變形，且變形更均勻，延遲起皺、破裂等失效形式的產生。
綜上所述，脈動液壓加載條件下的薄壁金屬管成形，能夠使用較小的成形力獲得足夠的塑性變形，是一種新型的加載方式，自主開發相關試驗裝置以及后續研制新型的液壓脹形裝置，具有重要的指導意義和實用價值，以下針對脈動液壓加載條件下薄壁金屬管的成形性進行相關試驗研究，揭示其成形規律。
【結束語】
研究了脈動液壓加載條件下薄壁金屬管的成形規律，重點對薄壁金屬管韌性破裂行為進行分析，構建薄壁金屬管的脈動液壓成形極限圖，分析脈動幅度和脈動頻率對薄壁金屬管成形極限圖的影響。試驗結果表明，基于應變的薄壁金屬管成形區的脈動液壓成形極限曲線，可能由于脈動振幅和頻率等加載參數的共同作用，引起了漂移問題，并且隨著脈動振幅和頻率的增大，成形極限曲線也將向左右偏移。
以下是正文：
