現代零部件：軸套機械-橡膠脹形復合模設計
2022-01-04【作 者】鐘翔山

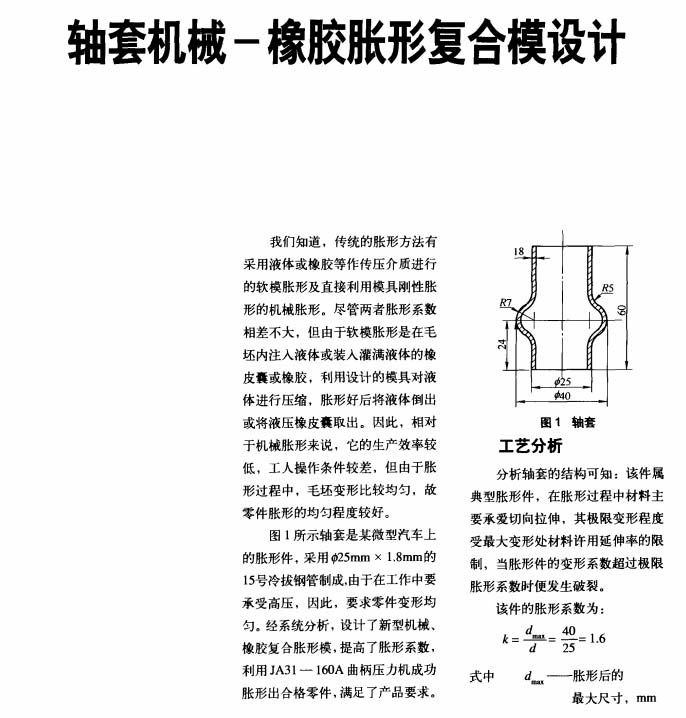

【摘 要】我們知道,傳統的脹形方法有采用液體或橡膠等作傳壓介質進行的軟模脹形及直接利用模具剛性脹形的機械脹形。盡管兩者脹形系數相差不大,但由于軟模脹形是在毛坯內注入液體或裝入灌滿液體的橡皮囊或橡膠,利用設計的模具對液體進行壓縮,脹形好后將液體倒出或?qū)⒁簤合鹌つ胰〕?。因?相對于機械脹形來說,它的生產效率較低,工人操作條件較差,但由于脹形過程中,毛坯變形比較均勻,故零件脹形的均勻程度較好。圖1所示軸套是某微型汽車上的脹形件,采用φ25mm×1.8mm的15號冷拔鋼管制成,由于在工作中要承受高壓,因此,要求零件變形均勻。經系統分析,設計了新型機械、橡膠復合脹形模,提高了脹形系數,利用JA31—160A曲柄壓力機成功脹形出合格零件,滿足了產品要求。工藝分析分析軸套的結構可知:該件屬典型脹形件,在脹形過程中材料主要承愛切向拉伸,其極限變形程度受最大變形處材料許用延伸率的限制,當脹形件的變形系數超過極限脹形系數時便發生破裂。該件的脹形系數為:d——脹形前的尺寸,m m根據材料的延伸率可求出,機械或橡膠脹形相應的極限脹形系數:k極=1+[σ]=1+0.24=1.24式中σ——材料的極限延伸率由于kk極,若采用傳統的機械或橡膠脹形…
