熱加工工藝：工藝參數(shù)對7050鋁合金脹形性能的影響
2022-02-23【作 者】盧威;李華麗
【前 言】
隨著材料技術(shù)和加工工藝的進(jìn)步，目前鋁合金在航空航天和裝備制造行業(yè)中正獲得越來越多的應(yīng)用。7系鋁合金是鋁合金中強(qiáng)度較高的一類，特別是7050鋁合金具有優(yōu)秀的比強(qiáng)度、比重量、抗振性和耐腐蝕性能，是目前應(yīng)用最為廣泛的一種7系鋁合金。目前一般采用冷沖壓和熱沖壓方式來加工7050鋁合金薄板，但7050鋁合金在室溫時塑性較差，對加工工藝有較高的要求，由于板材的塑性變形性能特別是脹形性能是制定沖壓工藝的基礎(chǔ)，而目前通常采用杯突值IE來表征材料的脹形性能，材料的杯突值IE越大，其脹形性能越好。
為此，本文利用伺服壓力測試系統(tǒng)對1mm厚的7050鋁合金薄板進(jìn)行了杯突試驗(yàn)，研究變形溫度和速度對鋁合金薄板杯突值的影響。
【結(jié) 論】
通過杯突試驗(yàn)研究了7050鋁合金薄板的脹形性能，對變形溫度和變形速度對薄板脹形性能的影響進(jìn)行了主要的研究，通過對不同變形溫度和速度下試樣的IE值及截面微觀形統(tǒng)進(jìn)行分析，獲得以下結(jié)論：

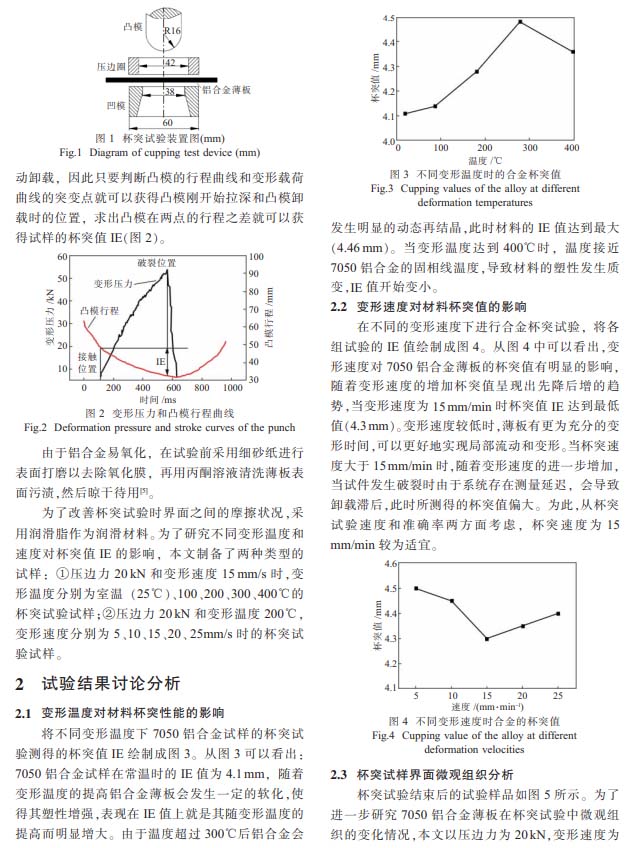

1、變形溫度和變形速度對7050鋁合金薄板的脹形性能有重要影響，杯突值IE隨著變形溫度的增加呈現(xiàn)出先增加后降低的趨勢，當(dāng)變形溫度達(dá)到300℃的時，IE值最大為4.46mm。杯突值IE隨著變形速度的增加星現(xiàn)出先降低后升高的趨勢，當(dāng)變形速度達(dá)到15mm/min時，IE值最低值4.3mm。

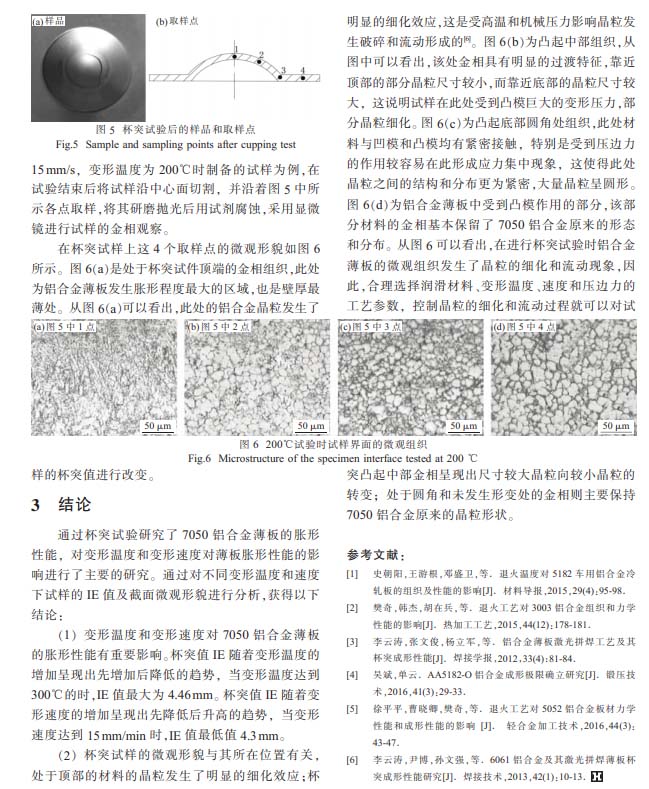

2、杯突試樣的微觀形貌與其所在位置有關(guān)，處于頂部的材料的晶粒發(fā)生了明顯的細(xì)化效應(yīng)；杯突凸起中部金相呈現(xiàn)出尺寸較大晶粒向較小晶粒的轉(zhuǎn)變；處于圓角和未發(fā)生形變處的金相則主要保持7050鋁合金原來的晶粒形狀。
以下是正文：
