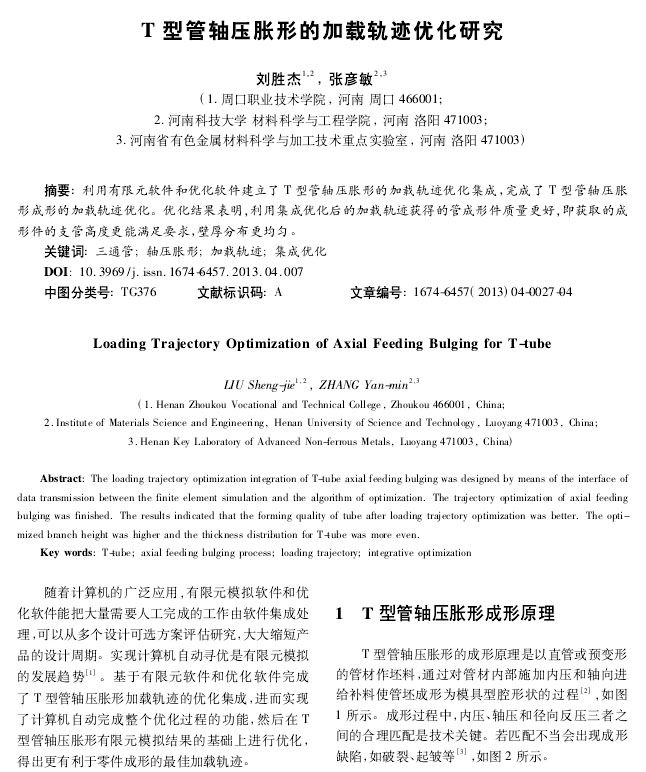

精密成形工程：T型管軸壓脹形的加載軌跡優化研究
2022-06-01【作 者】劉勝杰;張彥敏
【前 言】
隨著計算機的廣泛應用，有限元模擬軟件和優化軟件能把大量需要人工完成的工作由軟件集成處理，可以從多個設計可選方案評估研究，大大縮短產品的設計周期。實現計算機自動尋優是有限元模擬的發展趨勢[1]。基于有限元軟件和優化軟件完成了T型管軸壓脹形加載軌跡的優化集成，進而實現了計算機自動完成整個優化過程的功能，然后在T型管軸壓脹形有限元模擬結果的基礎上進行優化，得出更有利于零件成形的最佳加載軌跡。
T型管軸壓脹形成形原理：

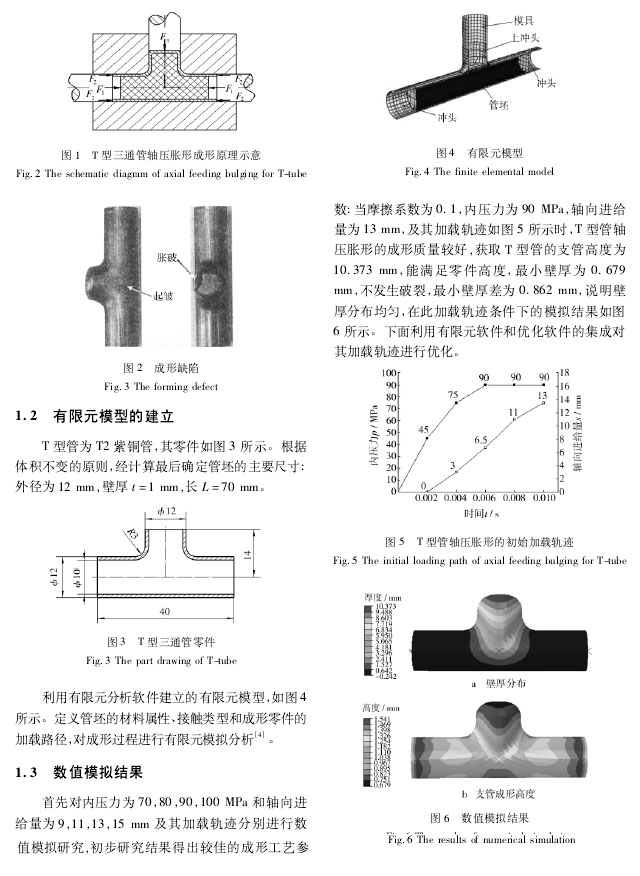

T型管軸壓脹形的成形原理是以直管或預變形的管材作坯料，通過對管材內部施加內壓和軸向進給補料使管坯成形為模具型腔形狀的過程[2]，如圖1所示。成形過程中，內壓、軸壓和徑向反壓三者之間的合理匹配是技術關鍵。若匹配不當會出現成形缺陷，如破裂、起皺等[3]，如圖2所示。
【結 語】

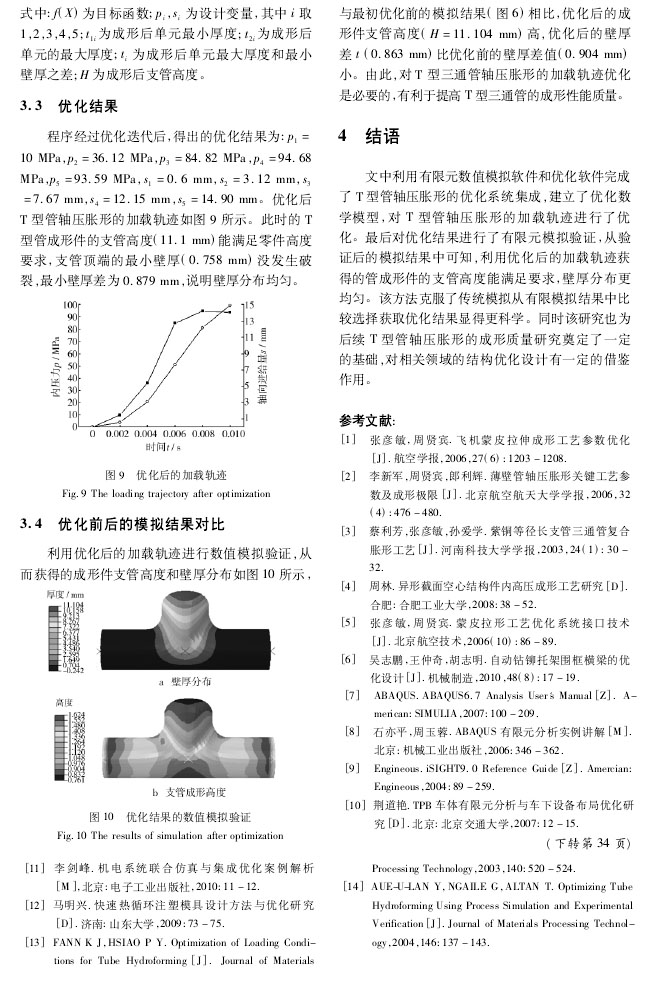

文中利用有限元數值模擬軟件和優化軟件完成了T型管軸壓脹形的優化系統集成，建立了優化數學模型，對T型管軸壓脹形的加載軌跡進行了優化。最后對優化結果進行了有限元模擬驗證，從驗證后的模擬結果中可知，利用優化后的加載軌跡獲得的管成形件的支管高度能滿足要求，壁厚分布更均勻。該方法克服了傳統模擬從有限模擬結果中比較選擇獲取優化結果顯得更科學。同時該研究也為后續T型管軸壓脹形的成形質量研究奠定了一定的基礎，對相關領域的結構優化設計有一定的借鑒作用。
以下是正文：
