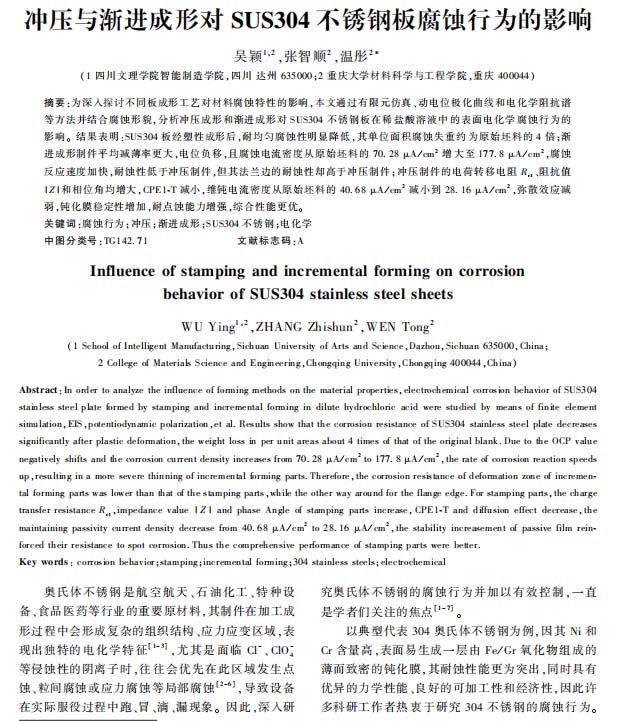

石河子大學(xué)學(xué)報(bào)：沖壓與漸進(jìn)成形對(duì)SUS304不銹鋼板腐蝕行為的影響
2023-12-30【作 者】吳穎;張智順;溫彤
【前 言】
奧氏體不銹鋼是航空航天、石油化工、特種設(shè)備、食品醫(yī)藥等行業(yè)的重要原材料,其制件在加工成形過(guò)程中會(huì)形成復(fù)雜的組織結(jié)構(gòu)、應(yīng)力應(yīng)變區(qū)域,表現(xiàn)出獨(dú)特的電化學(xué)特征[1-3],尤其是面臨Cl-、ClO-4等侵蝕性的陰離子時(shí),往往會(huì)優(yōu)先在此區(qū)域發(fā)生點(diǎn)蝕、粒間腐蝕或應(yīng)力腐蝕等局部腐蝕[2-6],導(dǎo)致設(shè)備在實(shí)際服役過(guò)程中跑、冒、滴、漏現(xiàn)象。

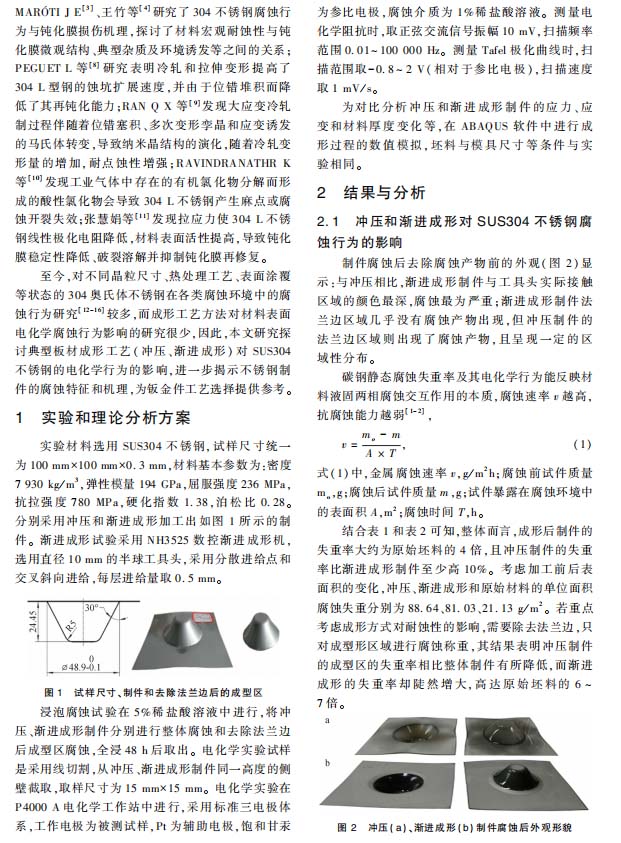

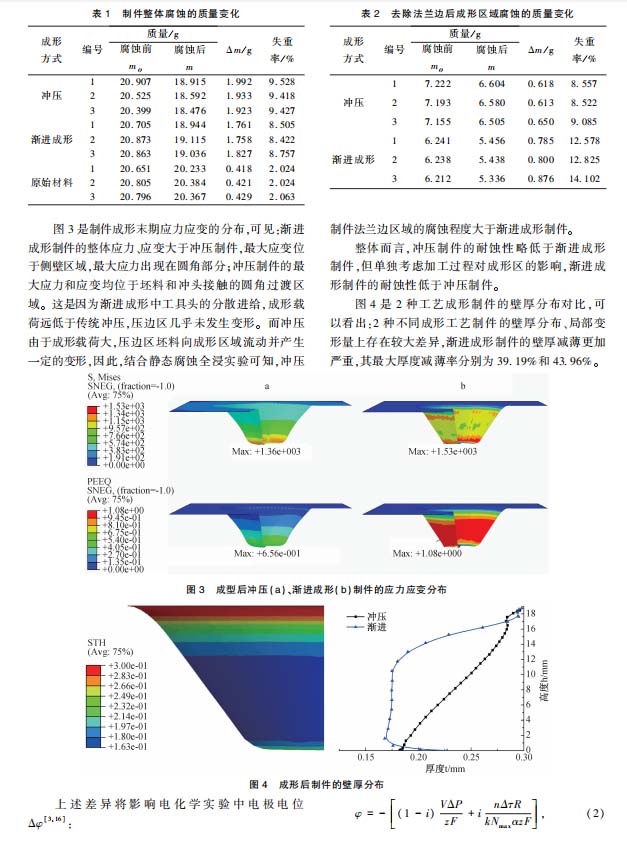

為對(duì)比分析沖壓和漸進(jìn)成形制件的應(yīng)力、應(yīng)變和材料厚度變化等,在ABAQUS軟件中進(jìn)行成形過(guò)程的數(shù)值模擬,坯料與模具尺寸等條件與實(shí)驗(yàn)相同。
【結(jié) 論】
(1)沖壓、漸進(jìn)成形整體制件和原始坯料的單位面積腐蝕失重分別為88.64、81.03、21.13 g/m2,制件整體耐腐蝕性相比原始坯料大大降低。漸進(jìn)成形制件成形區(qū)域的耐蝕性低于沖壓制件,其失重率為原始坯料的6~7倍,但其法蘭邊的耐蝕性卻高于沖壓制件。

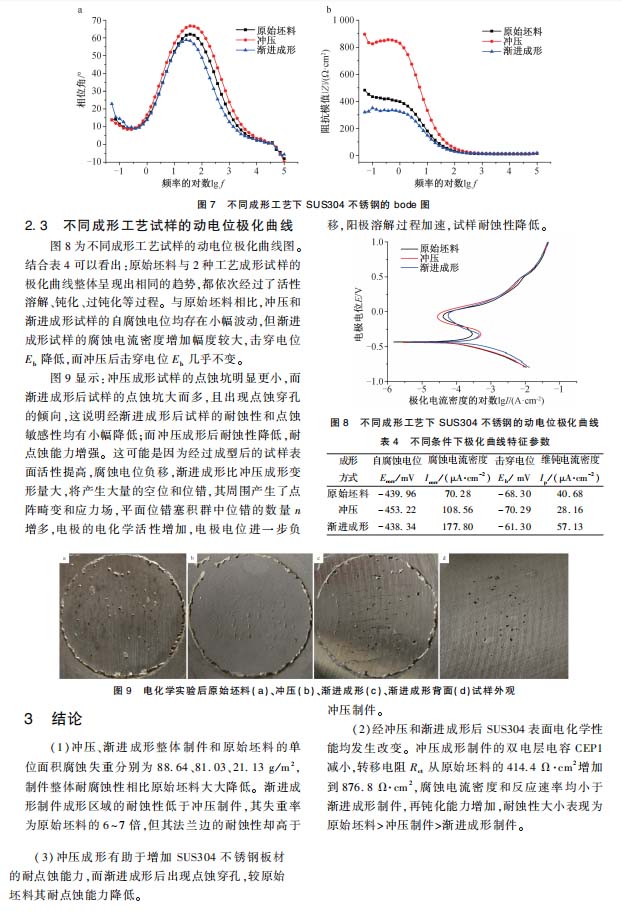

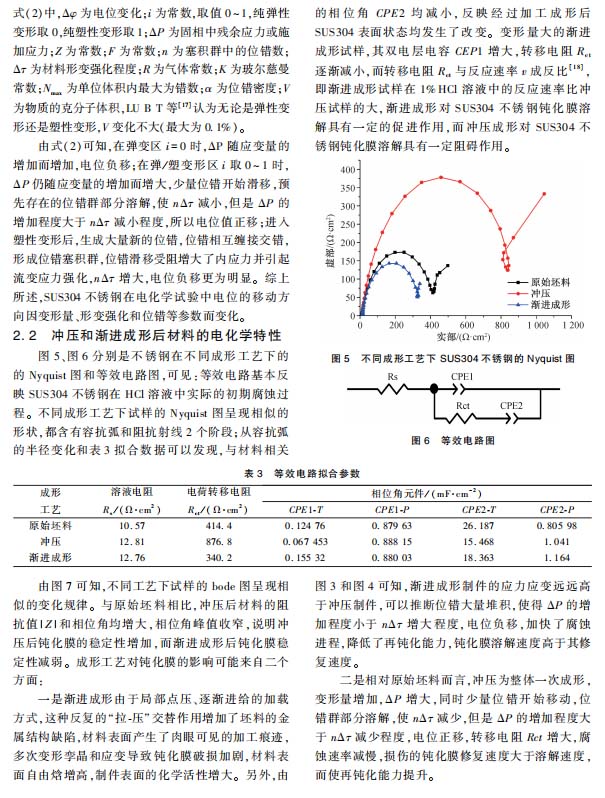

(2)經(jīng)沖壓和漸進(jìn)成形后SUS304表面電化學(xué)性能均發(fā)生改變。沖壓成形制件的雙電層電容CEP1減小,轉(zhuǎn)移電阻Ret從原始坯料的414.4Ω·cm2增加到876.8Ω·cm2,腐蝕電流密度和反應(yīng)速率均小于漸進(jìn)成形制件,再鈍化能力增加,耐蝕性大小表現(xiàn)為原始坯料>沖壓制件>漸進(jìn)成形制件。
(3)沖壓成形有助于增加SUS304不銹鋼板材的耐點(diǎn)蝕能力,而漸進(jìn)成形后出現(xiàn)點(diǎn)蝕穿孔,較原始坯料其耐點(diǎn)蝕能力降低。
以下是正文：
