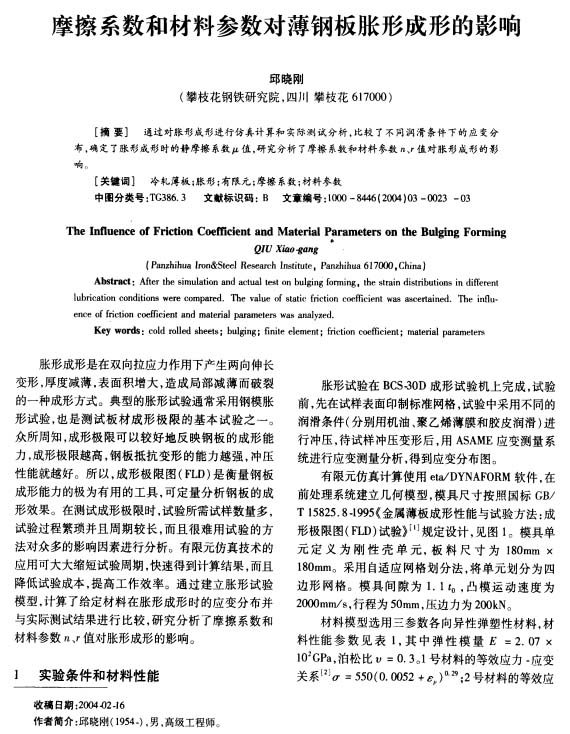

金屬成形工藝：摩擦系數和材料參數對薄鋼板脹形成形的影響
2022-10-13【作 者】邱曉剛
【前 言】
脹形成形是在雙向拉應力作用下產生兩向伸長變形，厚度減薄，表面積增大，造成局部減薄而破裂的一種成形方式。典型的脹形試驗通常采用鋼模脹形試驗，也是測試板材成形極限的基本試驗之一。
眾所周知，成形極限可以較好地反映鋼板的成形能力，成形極限越高，鋼板抵抗變形的能力越強，沖壓性能就越好。所以，成形極限圖(FLD)是衡量鋼板成形能力的極為有用的工具，可定量分析鋼板的成形效果。在測試成形極限時，試驗所需試樣數量多，試驗過程繁瑣并且周期較長，而且很難用試驗的方法對眾多的影響因素進行分析。有限元仿真技術的應用可大大縮短試驗周期，快速得到計算結果，而且降低試驗成本，提高工作效率。通過建立脹形試驗模型，計算了給定材料在脹形成形時的應變分布并與實際測試結果進行比較，研究分析了摩擦系數和材料參數n、r值對脹形成形的影響。
脹形試驗在BCS-30D成形試驗機上完成，試驗前，先在試樣表面印制標準網格，試驗中采用不同的潤滑條件(分別用機油、聚乙烯薄膜和膠皮潤滑)進行沖壓，待試樣沖壓變形后，用ASAME應變測量系統進行應變測量分析，得到應變分布圖。

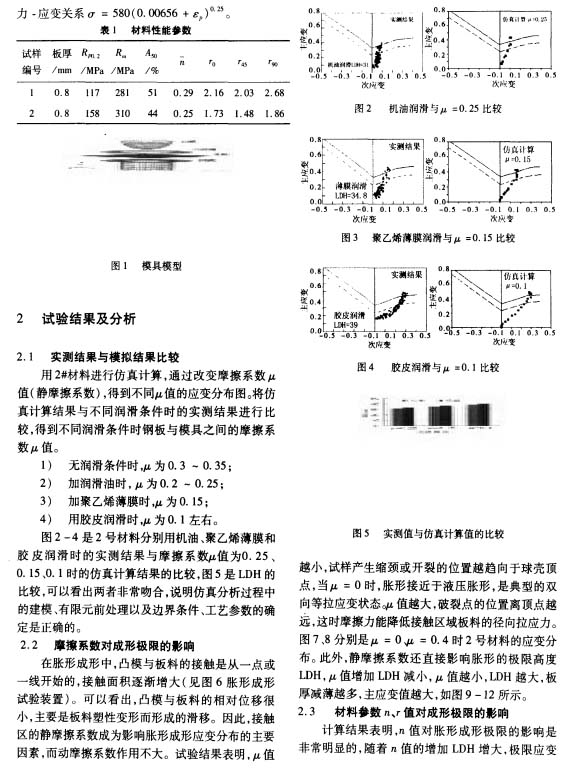

有限元仿真計算使用eta／DYNAFORM軟件，在前處理系統建立幾何模型，模具尺寸按照國標GB／T 15825．8．1995((金屬薄板成形性能與試驗方法：成形極限圖(FLD)試驗》［1］規定設計，見圖1。模具單元定義為剛性殼單元，板料尺寸為180mm x180mm。采用自適應網格劃分法，將單元劃分為四邊形網格。模具間隙為1.1 t。，凸模運動速度為2000mm／s，行程為50mm，壓邊力為200kN。
【結 論】

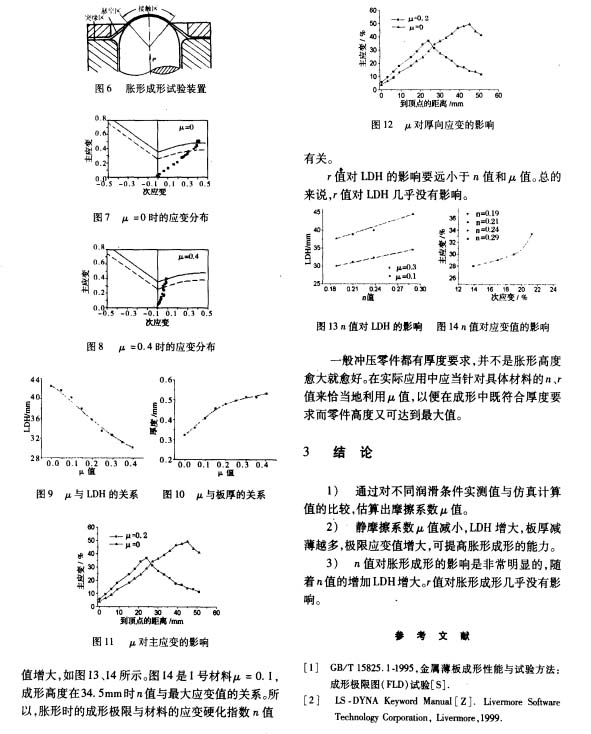

1) 通過對不同潤滑條件實測值與仿真計算值的比較，估算出摩擦系數μ值。
2) 靜摩擦系數μ值減小，LDH增大，板厚減薄越多，極限應變值增大，可提高脹形成形的能力。
3) n值對脹形成形的影響是非常明顯的，隨著 n值的增加LDH增大。r值對脹形成形幾乎沒有影響。
以下是正文：
