航空制造技術：基于DASYLab的T形管復合脹形試驗系統開發
2022-09-08【作 者】田仲可
【前 言】

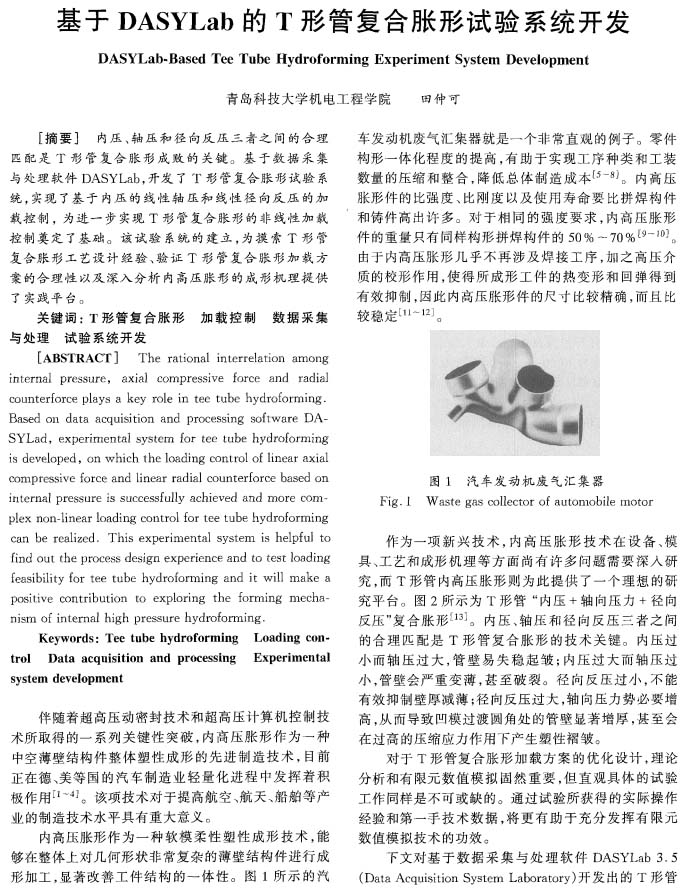

伴隨著超高壓動密封技術和超高壓計算機控制技術所取得的一系列關鍵性突破 ， 內高壓脹形作為一種中空薄壁結構件整體塑性成形的先 進 制 造 技 術 ， 目前正在德 、 美等國的汽車制造業輕量化進程中發揮著積極作用[1-4] 。 該項技術對于提高航空 、 航天 、 船舶等產業的制造技術水平具有重大意義 。 內高壓脹形作為一種軟模柔性塑性成形技術 ， 能夠在整體上對幾何形狀非常復雜的薄壁結構件進行成形加 工 ， 顯著改善工件結構的一體性 。 圖1所示的汽車發動機廢氣匯集器就是一個非常直觀的例子 。 零件構形一體化程度的提 高 ， 有助于實現工序種類和工裝數量的壓縮和整合 ， 降低總體制造成本[5-8]。 內高壓脹形件的比強 度 、 比剛度以及使用壽命要比拼焊 構件和鑄件高出許多 。 對于相同的強度要求 ， 內高壓脹形件的重量只有同樣構形拼焊構件的50%-70%[9-10]。由于內高壓脹形幾乎不再涉及焊接工序，加之高壓介質的校形作用 ， 使得所成形工件的熱變形和回彈得到有效抑 制 ， 因此內高壓脹形件的尺 寸比較精確，而且比較穩定[11-12]。

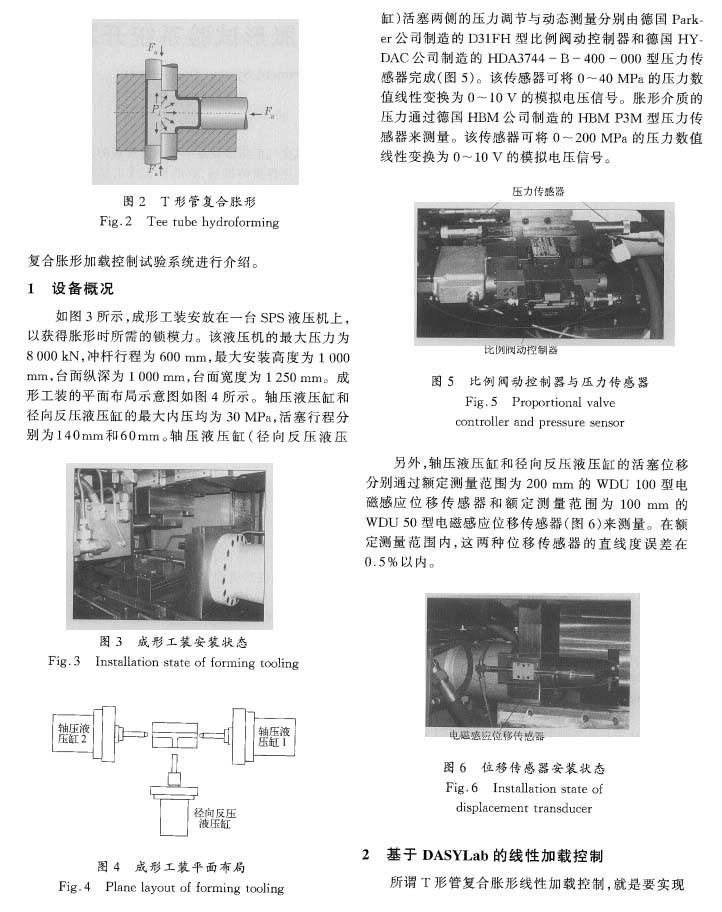

對于T形管復合脹形加載方案的優化設計 ， 理論分析和有限元數值模擬固然重要 ， 但直觀具體的試驗工作同樣是不可或缺的。 通過試驗所獲得的實際操作經驗和第一手技術數據 ， 將更有助于充分發揮有限元數值模擬技術的功效。下文對基于數據采集與處理軟件開發出的T形管復合脹形加載控制試驗系統進行介紹。
【結 論】

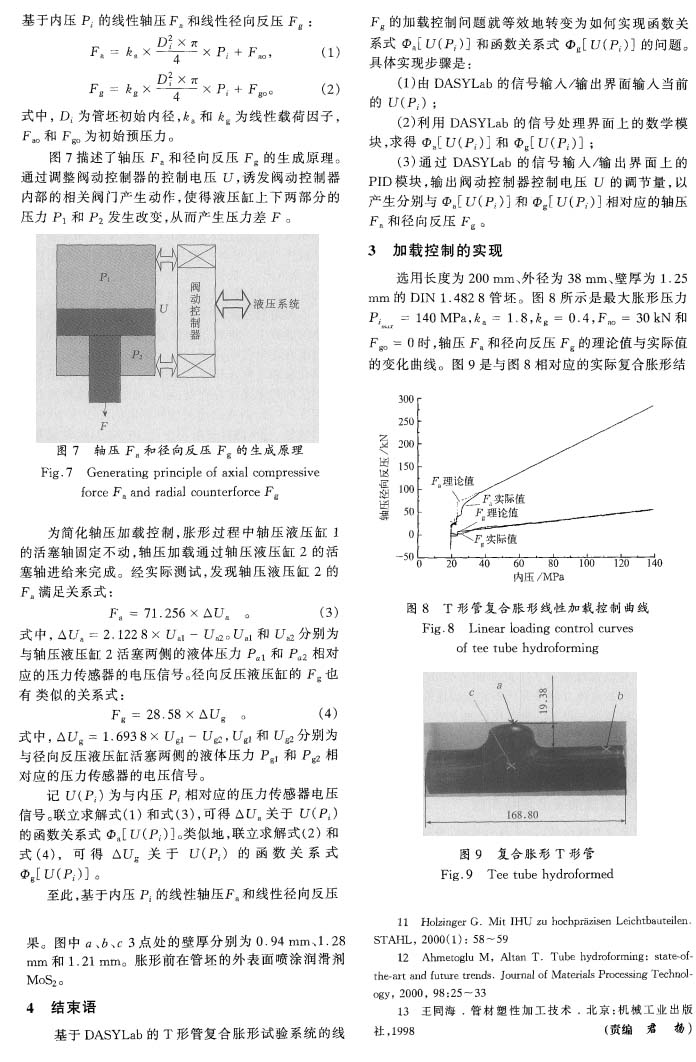

基于DASYLab的T形管復合脹形試驗系統的線性加載 控制效果令人滿意 ， 這為進一步實現基于內壓的非線性軸壓 和非線性徑向反壓的加載控制奠定了基礎 。 此外 ，該試驗系統還為摸索形管復合脹形工藝設計經驗 、 驗證形 管復合脹形加載方案的合理性以及深入分析內高壓脹形的成形機理提供了實踐平臺。
以下是正文：
