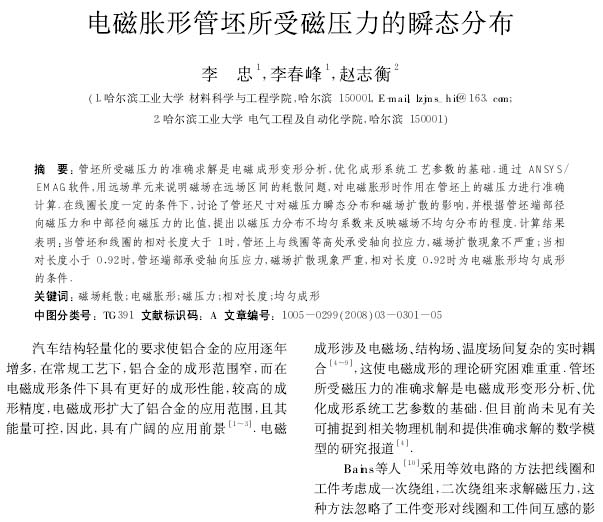

材料科學與工藝：電磁脹形管坯所受磁壓力的瞬態分布
2023-03-16【作 者】李忠;李春峰;趙志衡
汽車結構輕量化的要求使鋁合金的應用逐年增多，在常規工藝下，鋁合金的成形范圍窄，而在電磁成形條件下具有更好的成形性能，較高的成形精度，電磁成形擴大了鋁合金的應用范圍，且其能量可控，因此，具有廣闊的應用前景[1~3]。電磁成形涉及電磁場、結構場、溫度場間復雜的實時藕合[4-9]，這使電磁成形的理論研究困難重重。管坯所受磁壓力的準確求解是電磁成形變形分析、優化成形系統工藝參數的基礎但目前尚未見有關可捕捉到相關物理機制和提供準確求解的數學模型的研究報道[4]。
Bains等人[10]采用等效電路的方法把線圈和工件考慮成一次繞組，二次繞組來求解磁壓力，這種方法忽略了工件變形對線圈和工件間互感的影響，求解過程非常復雜。A 1-Hassani等人[11]采用等效磁路的方法把線圈和工件等效成一個單一電路，電感和電阻被看成是線圈和工件參數的函數，這種方法是在假定線圈和工件無限長，忽略漏磁的前提下求解磁壓力，計算結果誤差較大Lee Sung-ho等人[12]采用有限元法求解管坯電磁脹形時的磁壓力，認為磁場集中在5倍線圈半長以內的空間，遠場區間沒有考慮，這在磁場發生大量滲透的情況下，計算結果的誤差較大。

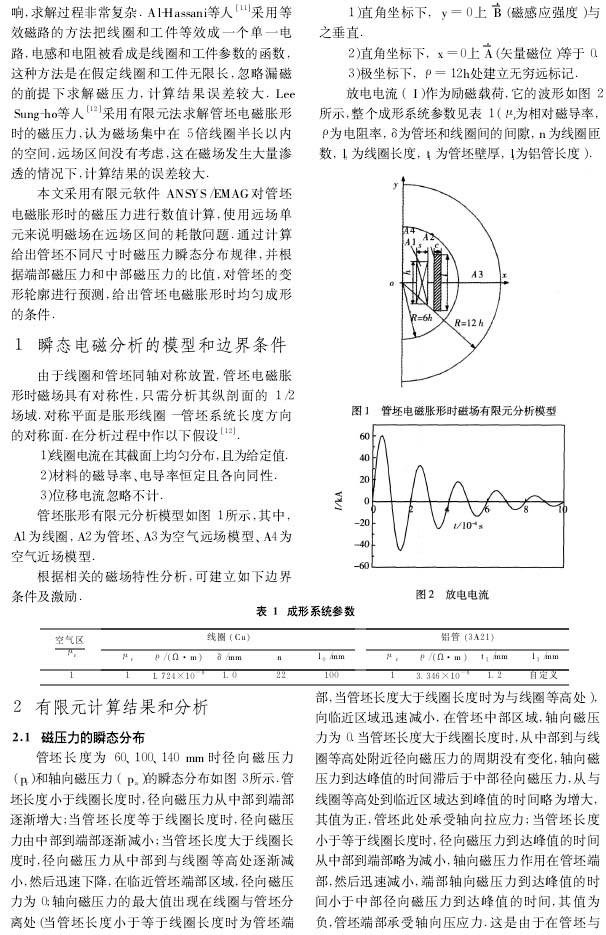

本文采用有限元軟件ANSYS /EMAG對管坯電磁脹形時的磁壓力進行數值計算，使用遠場單元來說明磁場在遠場區間的耗散問題通過計算給出管坯不同尺寸時磁壓力瞬態分布規律，并根據端部磁壓力和中部磁壓力的比值，對管坯的變形輪廓進行預測，給出管坯電磁脹形時均勻成形的條件。
【結 論】

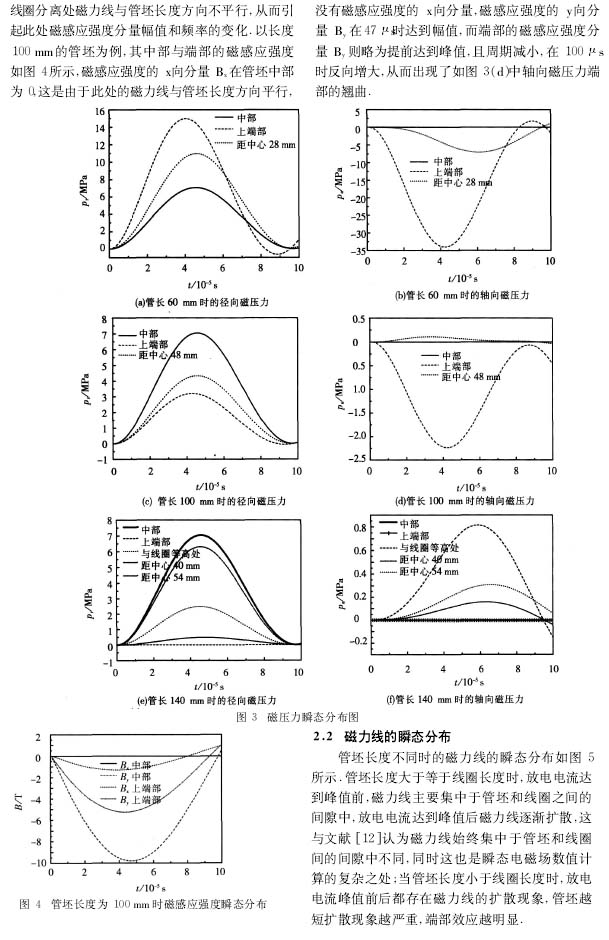

（1）當管坯長度大于線圈長度時，管坯上與線圈等高處承受軸向拉應力;當管坯長度小于等于線圈長度時，其值為負，管坯端部承受軸向壓應力。
（2）當管坯長度大于等于線圈長度時，放電電流達到峰值前，沒有明顯的磁場擴散現象，放電電流到達峰值后，才有明顯的磁場擴散現象;當管坯長度小于線圈長度時，整個瞬態過程都有磁場的滲透，管坯越短，擴散現象越嚴重。

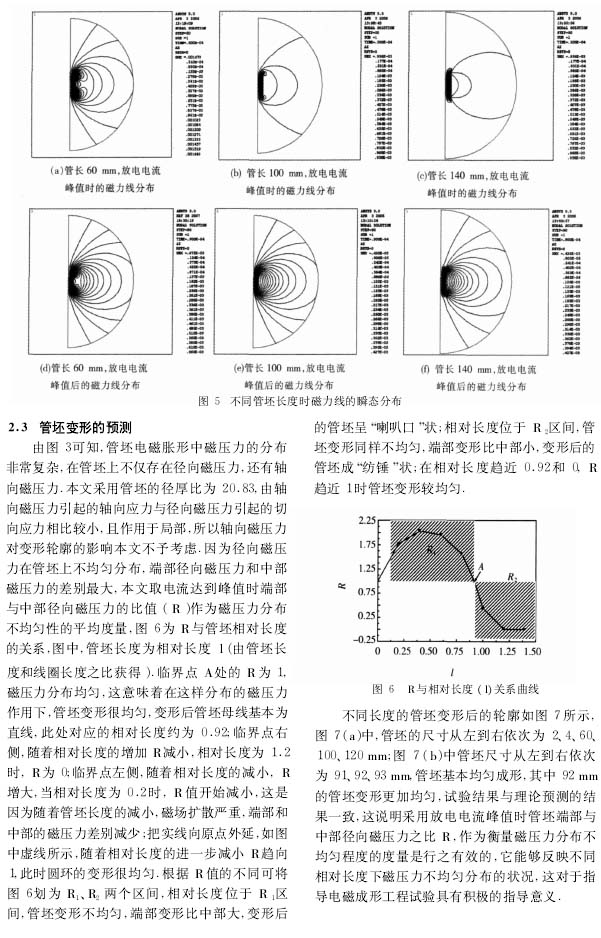

（3）相對長度位于R1區間，管坯變形不均勻，變形后的管坯呈“喇叭口”狀;相對長度位于R2區間，管坯變形同樣不均勻，端部變形比中部小，變形后的管坯成“紡錘”狀;在相對長度趨近0.92和0時，管坯變形均勻，母線基本為直線。
以下是正文：
