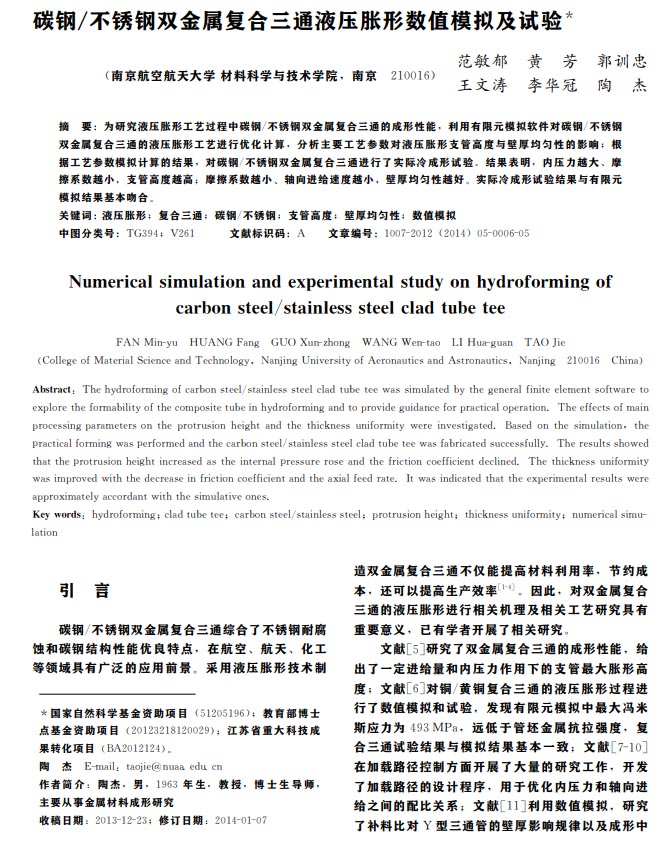

塑性工程學報：碳鋼/不銹鋼雙金屬復合三通液壓脹形數值模擬及試驗
2021-09-17【作 者】范敏郁;黃芳;郭訓忠;王文濤;李華冠;陶杰

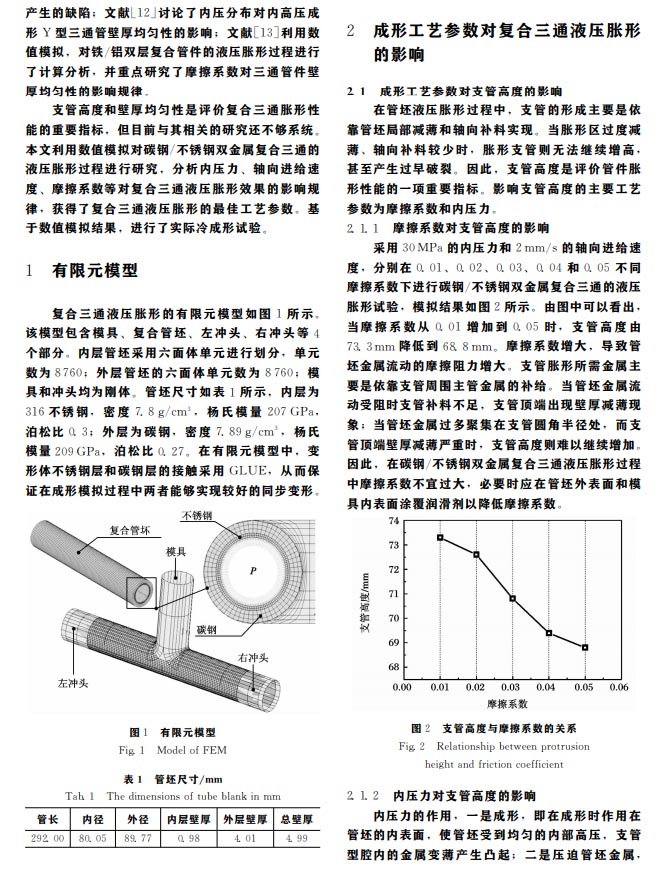

【摘 要】為研究液壓脹形工藝過程中碳鋼/不銹鋼雙金屬復合三通的成形性能,利用有限元模擬軟件對碳鋼/不銹鋼雙金屬復合三通的液壓脹形工藝進行優化計算,分析主要工藝參數對液壓脹形支管高度與壁厚均勻性的影響;根據工藝參數模擬計算的結果,對碳鋼/不銹鋼雙金屬復合三通進行了實際冷成形試驗。結果表明,內壓力越大、摩擦系數越小,支管高度越高;摩擦系數越小、軸向進給速度越小,壁厚均勻性越好。實際冷成形試驗結果與有限元模擬結果基本吻合。
【結 論】

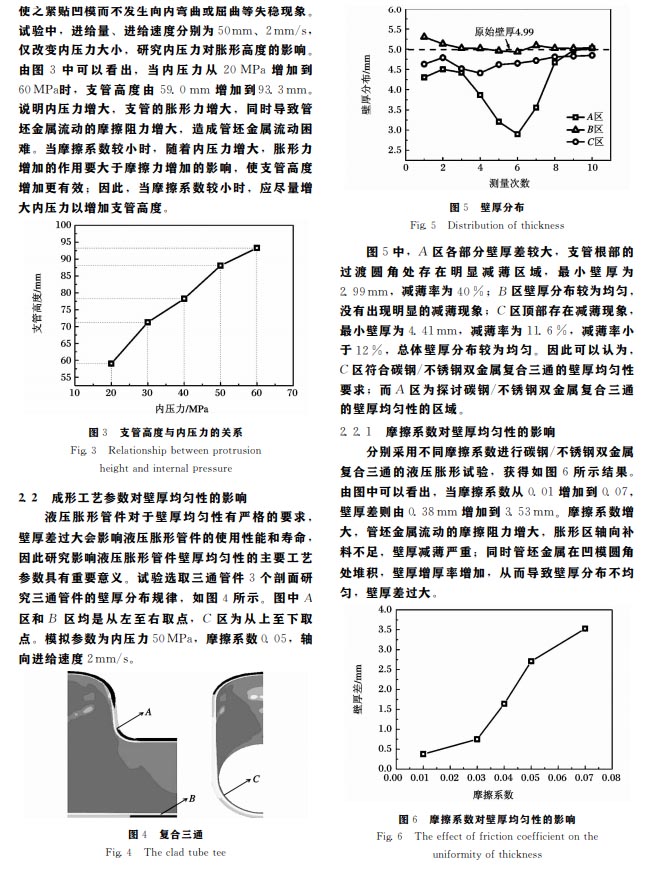

1、影響碳鋼/不銹鋼雙金屬復合三通支管高度的主要工藝參數為內壓力和摩擦系數。內壓力越大，摩擦系數越小，支管高度越高。

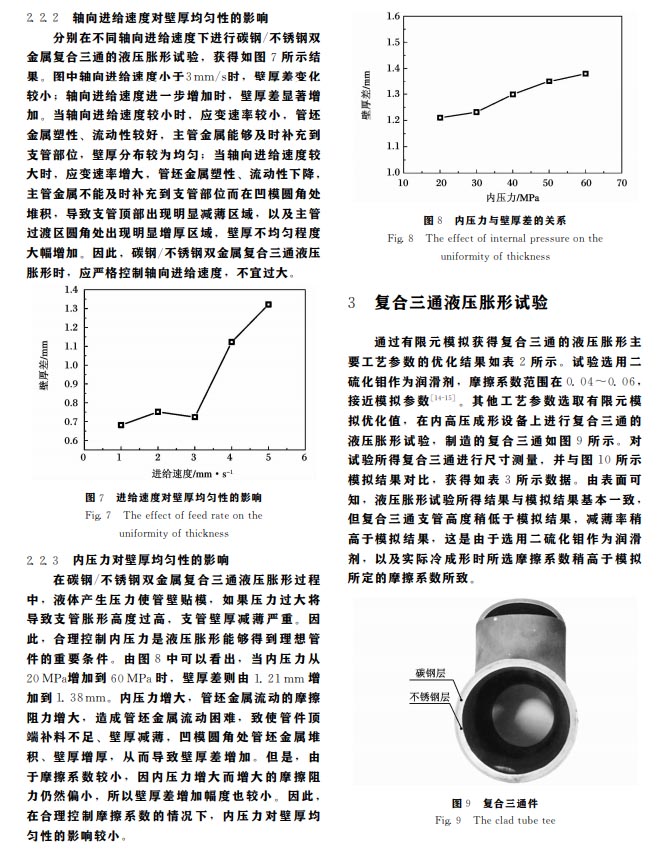

2、影響碳鋼/不銹鋼雙金屬復合三通壁厚均勻性的主要工藝參數為摩擦系數和軸向進給速度。摩擦系數越小，軸向進給速度越小，壁厚均勻性越好。

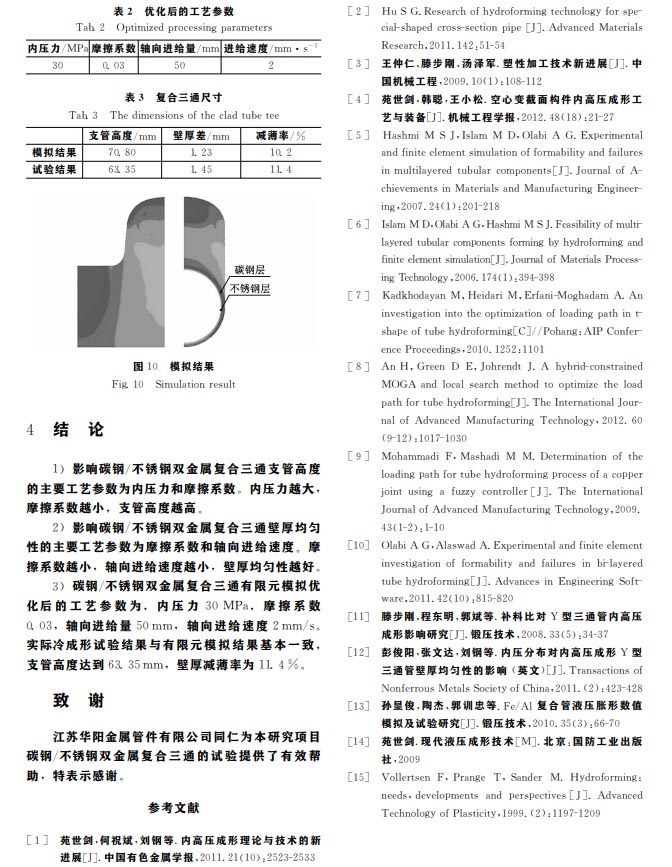

3、碳鋼/不銹鋼雙金屬復合三通有限元模擬優化后的工藝參數為，內壓力30MPa，摩擦系數0.03，軸向進給量50mm，軸向進給速度2mm/s。實際冷成形試驗結果與有限元模擬結果基本一致，支管高度達到63.35mm，壁厚減薄率為11.4%。
以下是正文：
