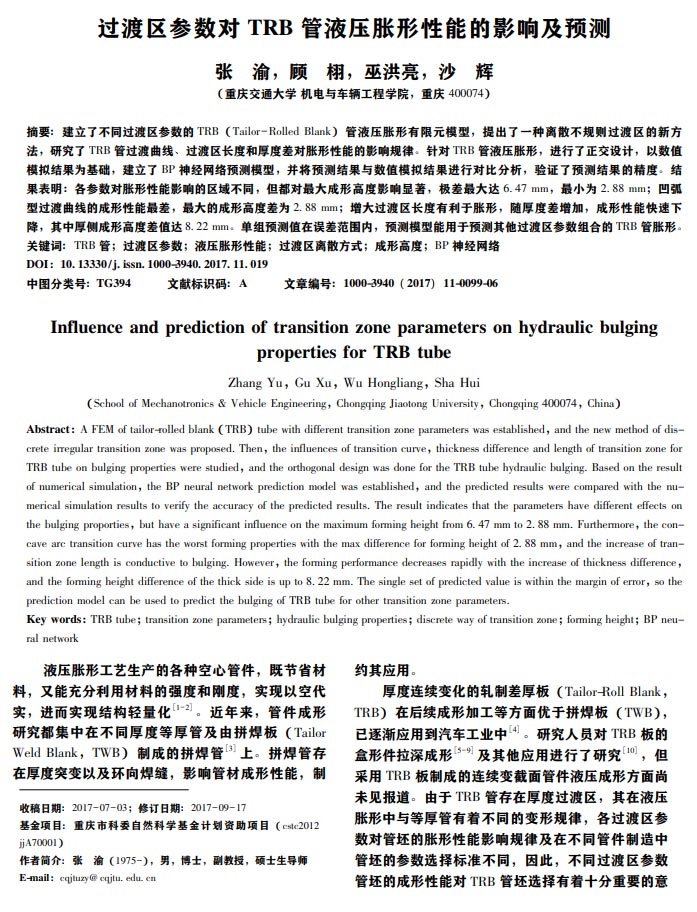

鍛壓技術：過渡區參數對TRB管液壓脹形性能的影響及預測
2021-09-10【作 者】張渝;顧栩;巫洪亮;沙輝
【摘 要】建立了不同過渡區參數的TRB(Tailor-Rolled Blank)管液壓脹形有限元模型,提出了一種離散不規則過渡區的新方法,研究了TRB管過渡曲線、過渡區長度和厚度差對脹形性能的影響規律。針對TRB管液壓脹形,進行了正交設計,以數值模擬結果為基礎,建立了BP神經網絡預測模型,并將預測結果與數值模擬結果進行對比分析,驗證了預測結果的精度。結果表明:各參數對脹形性能影響的區域不同,但都對最大成形高度影響顯著,極差最大達6.47 mm,最小為2.88 mm;凹弧型過渡曲線的成形性能最差,最大的成形高度差為2.88 mm;增大過渡區長度有利于脹形,隨厚度差增加,成形性能快速下降,其中厚側成形高度差值達8.22 mm。單組預測值在誤差范圍內,預測模型能用于預測其他過渡區參數組合的TRB管脹形。
【結 論】靜力學分析中，計算出框架機身應力分布云圖與位移云圖，根據計算結果提出減小鋼板厚度和增加凸臺的改進措施，在滿足原設計要求的同時，降低了機身重量，降低了成本；消除了機架與預緊螺栓接觸處的應力過于集中的問題，使機身在工作時應力分布更加合理、均勻。動力學模態分析中，計算出框架機身各階固有振動頻率與振型，根據計算結果提出改進支柱內部殼體結構的措施，提高了立柱的強度和剛度，從而在整體上提高了機身的抗彎強度，使設備運行時更加安全。

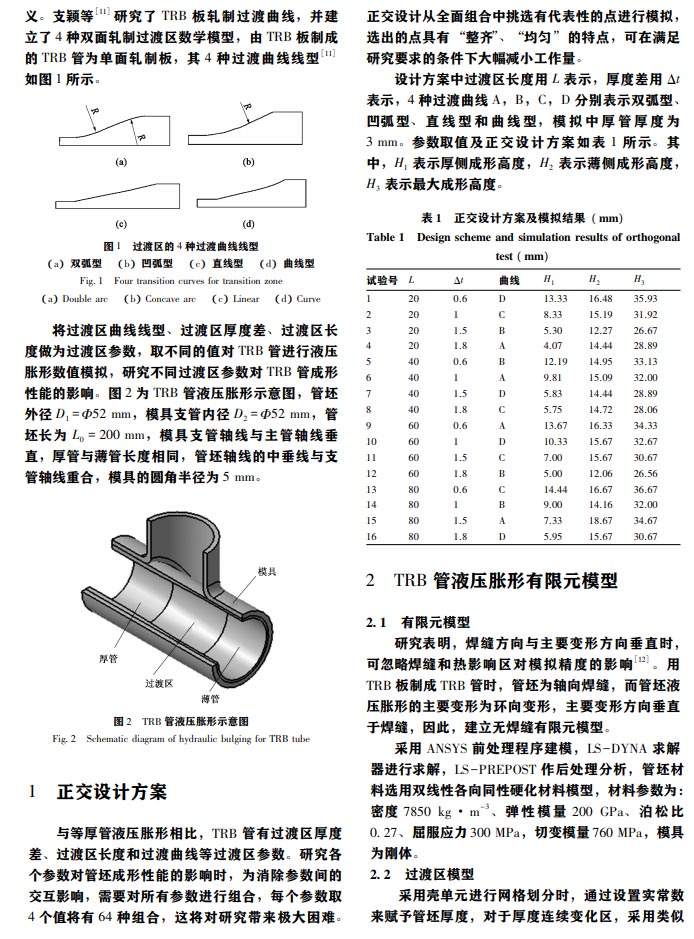

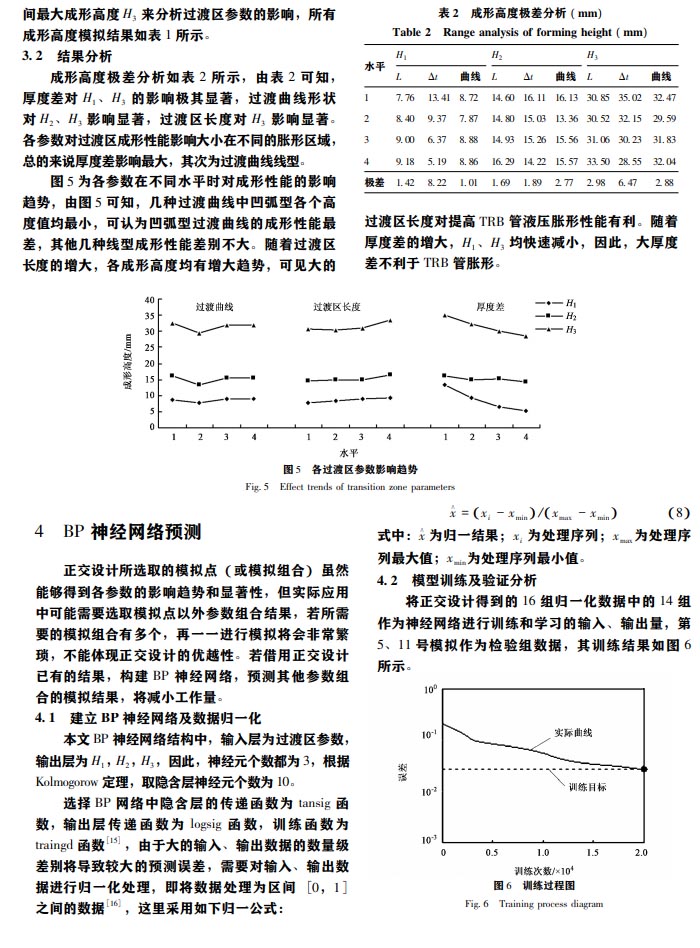

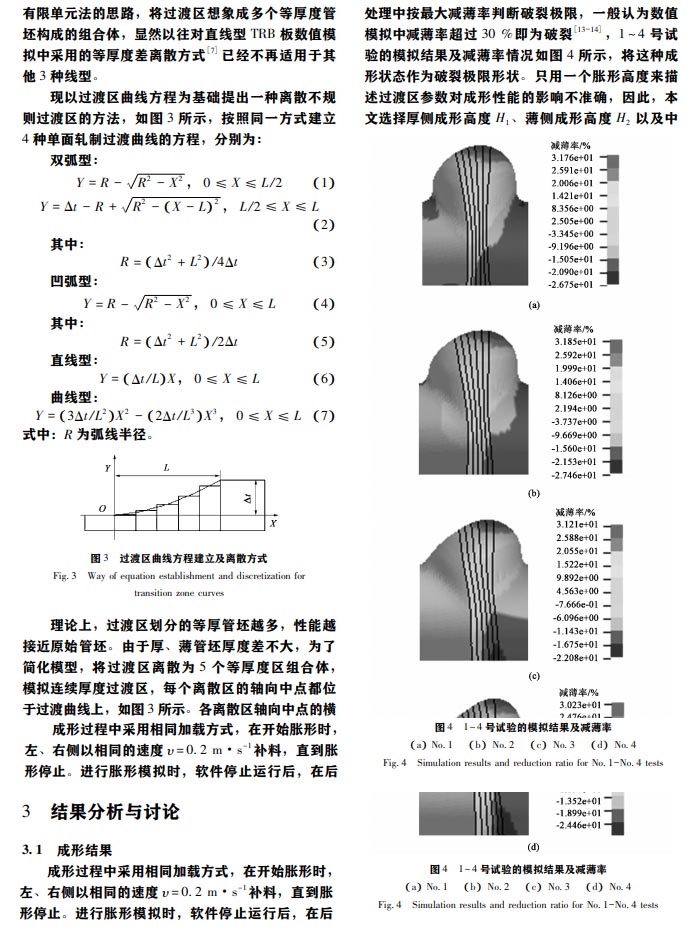

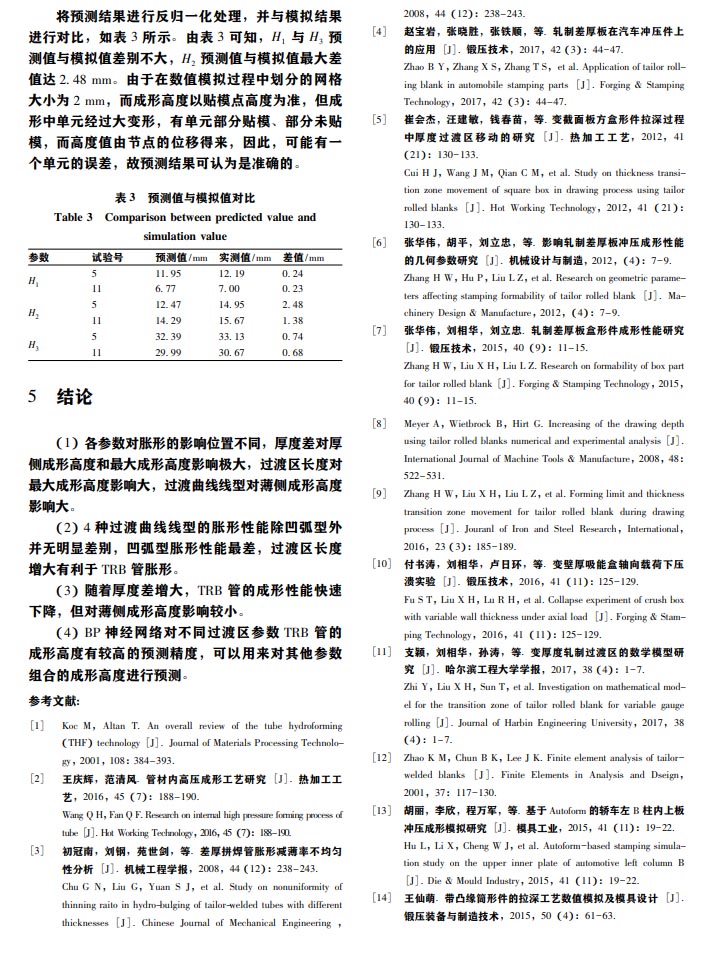

以下是正文：
