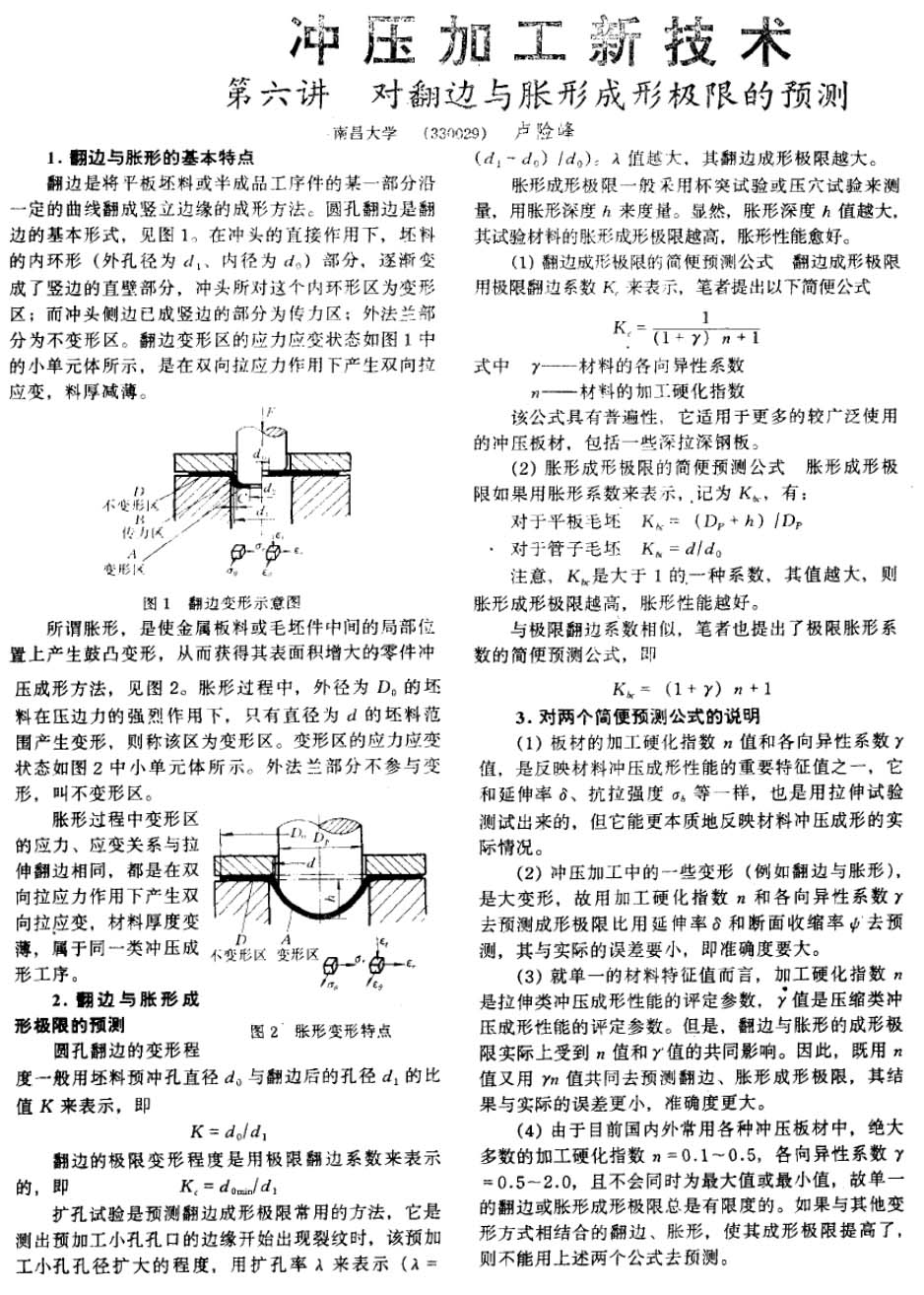

機械工人：沖壓加工新技術：對翻邊與脹形成形極限的預測
2023-08-24【作 者】盧險峰
【翻邊與脹形的基本特點】
翻邊是將平板坯料或半成品工序件的某一部分沿一定的曲線翻成豎立邊緣的成形方法。圓孔翻邊是翻邊的基本形式，見圖1。在沖頭的直接作用下，坯料的內環形（外孔徑為d1、內徑為d0）部分，逐漸變成了豎邊的直壁部分，沖頭所對這個內環形區為變形區；而沖頭側邊已成豎邊的部分為傳力區；外法蘭部分為不變形區。翻邊變形區的應力應變狀態如圖1中的小單元體所示，是在雙向拉應力作用下產生雙向拉應變，料厚減薄。
所謂脹形，是使金屬板料或毛坯件中間的局部位置上產生鼓凸變形，從而獲得其表面積增大的零件沖壓成形方法，見圖2。脹形過程中，外徑為D0的坯料在壓邊力的強烈作用下，只有直徑為d的坯料范圍產生變形，則稱該區為變形區。變形區的應力應變狀態如圖2中小單元體所示。外法蘭部分不參與變形，叫不變形區。
脹形過程中變形區的應力、應變關系與拉伸翻邊相同，都是在雙向拉應力作用下產生雙向拉應變，材料厚度變薄，屬于同一類沖壓成形工序。
