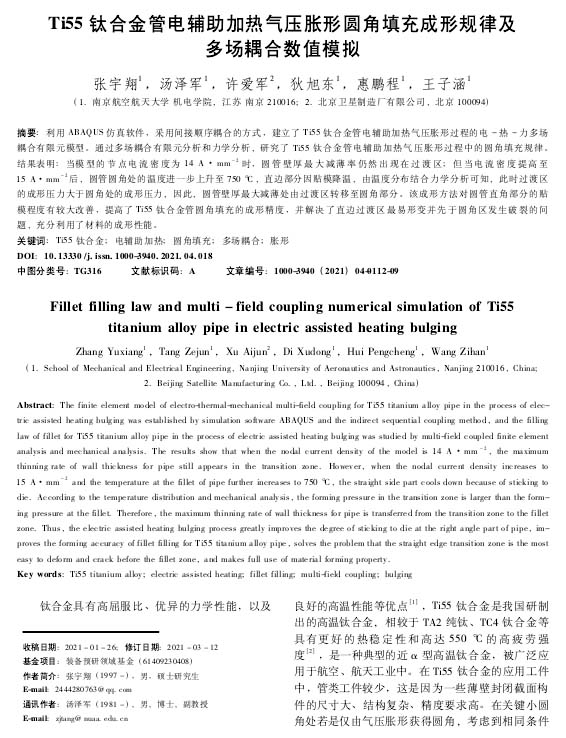

鍛壓技術：Ti55鈦合金管電輔助加熱氣壓脹形圓角填充成形規律及多場耦合數值模擬
2022-02-16【作 者】 張宇翔;湯澤軍;許愛軍;狄旭東;惠鵬程;王子涵
【引 言】鈦合金具有高屈服比、優異的力學性能、以及良好的高溫性能等優點，Ti55鈦合金是我國研制出的高溫鈦合金，相較于TA2純鈦、TC4鈦合金等具有更好的熱穩定性和高達550℃的高疲勞強度，是一種典型的近α型高溫鈦合金，被廣泛應用于航空、航天工業中，在Ti55飲合金的應用工件中，管類工件較少，這是因為一些薄壁封閉截面構件的尺寸大、結構復雜、精度要求高，在關鍵小圓角處若是僅由氣壓脹形獲得圓角，考慮到相同條件下圓角處的成形壓力與圓角半徑為反比關系，這就需要更大的成形壓力，以及更高噸位的設備，增加了制造難度及制造成本。
另外，Ti55鈦合金成形能力差、回彈嚴重，成形十分困難，導致常溫下制成的工件難以達標。就目前而言，采用熱成形工藝是解決高溫鈦合金成形難題的重要途經，而若要對大尺寸的管材使用熱成形工藝，需要極為龐大、復雜且高性能的成形設備，增加制造成本。同時，在目前的圓角填充實驗研究中，學者們發現，即使在高溫下圓管仍然會在過渡區發生破裂。這是因為：圓管各部分的溫度、屈服強度相同，過渡區發生應力集中導致破裂。而在電鋪助加熱成形工藝中，圓管與模具之間存在絕緣處理，只有管件通電升溫，在成形過程中，因圓管與模具接觸發生熱傳遞，使圓管直邊部分及過波區的溫度低于圓角處的溫度，從而使得圓角處的金屬更易成形，破裂點也將會由過渡區轉移至圓角處。因此，可以考慮用電輔助加熱方法對Ti55鈦合金管進行氣壓脹形。
然面，到目前為止，對高溫鈦合金管電輔助加熱氣脹成形的研究中，加熱方式多為感應加熱，雖然改善了管件的成形質量，但是并沒有提高圓角處的應變程度。本文提出新的電輔助加熱氣壓脹形方法，利用成形過程中直邊部分的貼模降溫，獲得合適的圓管溫度梯度，提高形變的均勻性。針對高溫鈦合金管成形過程中關鍵部位的受力狀態，進行理論計算，建立電—熱—力多場耦合的有限元仿真模型，對不同工藝參數下的成形結果進行規律分析，為高溫鈦合金管氣脹成形實驗提供了參考依據。

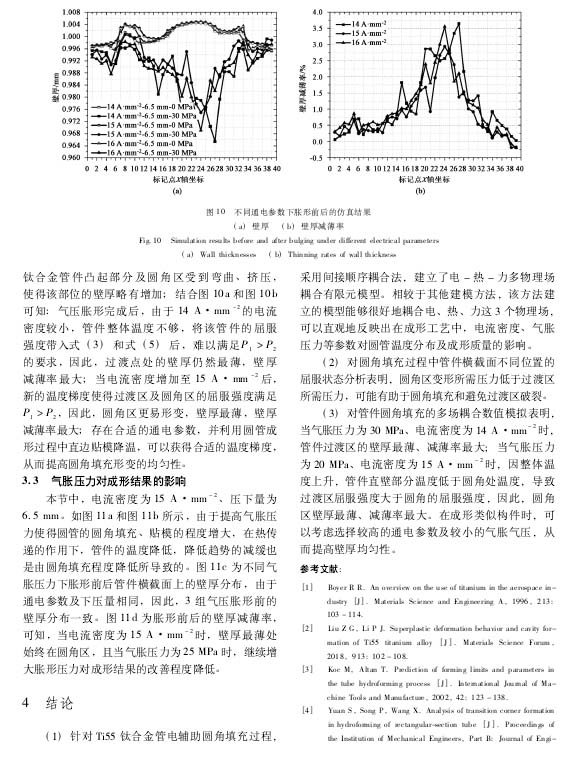

【結 論】

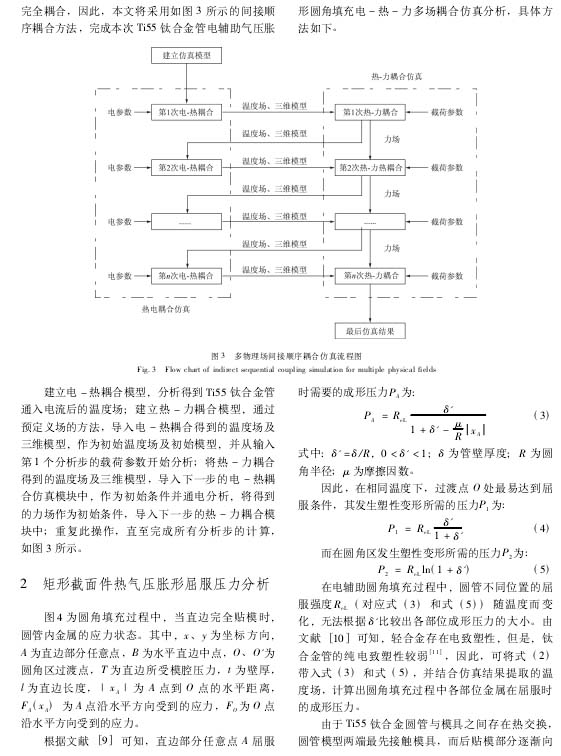

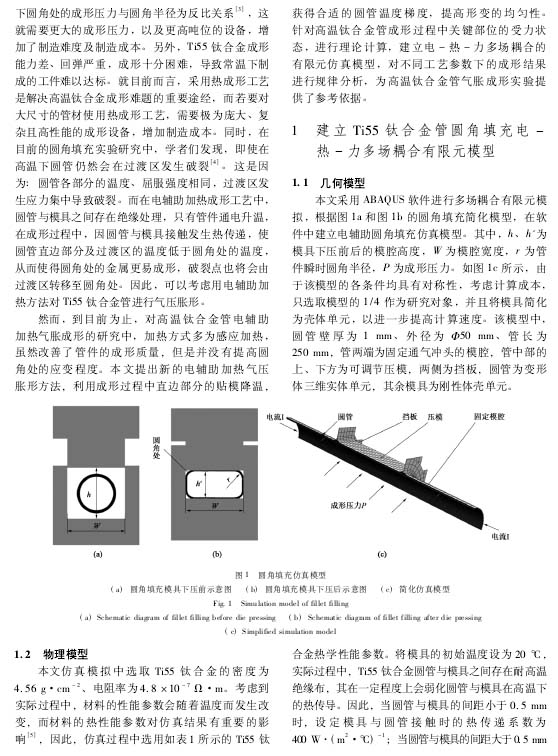

（1）針對Ti55鈦合金管電輔助圓角填充過程，采用間接順序耦合法，建立了電一熱-力多物理場耦合有限元模型。相較于其他建模方法，該方法建立的模型能夠很好地合電、熱、力這3個物理場，可以直觀地反映出在成工藝中，電流密度、氣脹壓力等參數對圓管溫度分布及成形質量的影響。

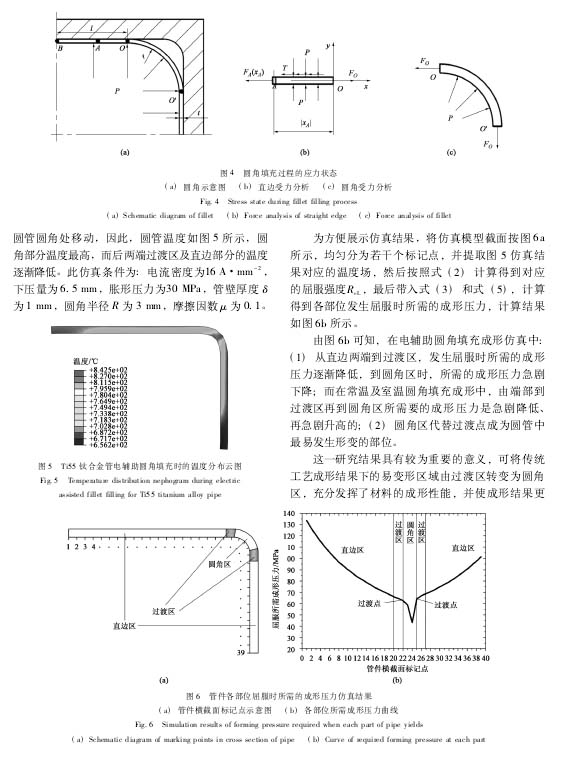

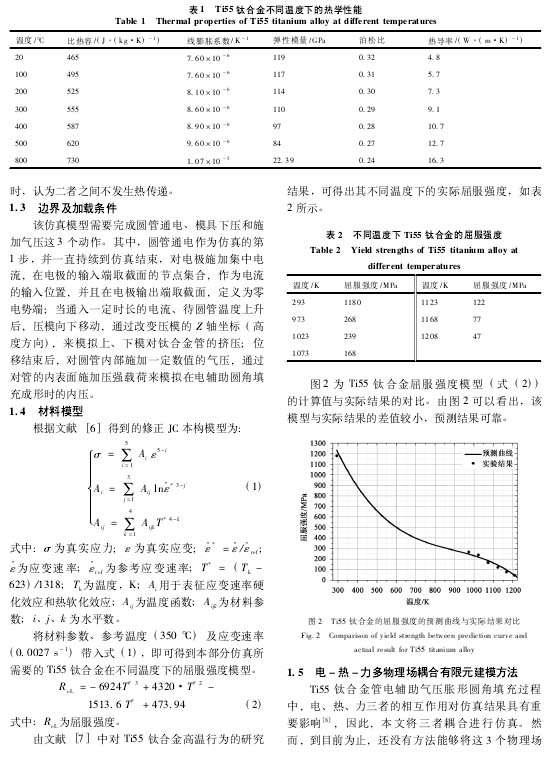

（2）車件模截面不同位置的屈服狀態分析表明，圓角區變形所需壓力低于過渡區所需壓力，可能有助于圓角填充和避免過渡區破裂。

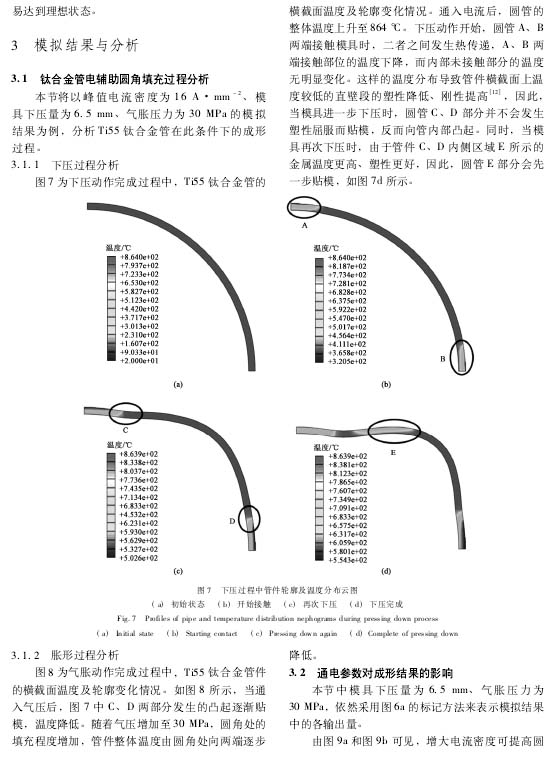

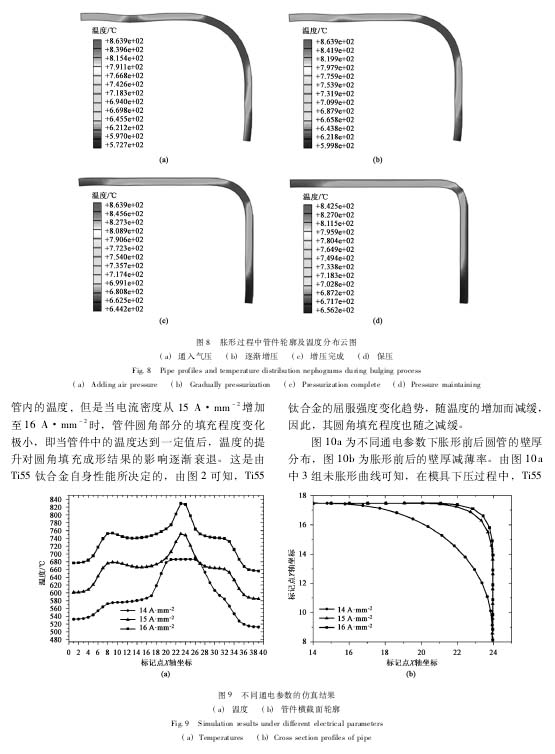

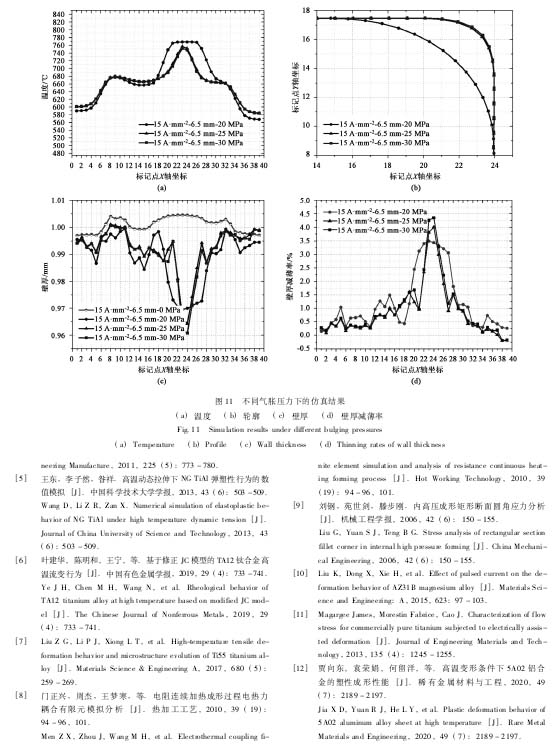

（3）對管件圓角填充的多場耦合數值模擬表明，當氣脹壓力為30MPa，電流密度為14A●mm-2時，管件過渡區的壁厚最薄，減薄率最大，當氣脹壓力為20MPa、電流密度為15A●mm-2時，因整體溫度上升，管件直壁部分溫度低于圓角處溫度，導致過渡區屈服強度大于圓角的屈服強度，因此，圓角區壁厚最薄、誠薄率最大，在成形類似構件時、可考慮選擇較高的通電參數及較小的氣脹氣壓、從提壁厚均勻性。
以下是正文：
