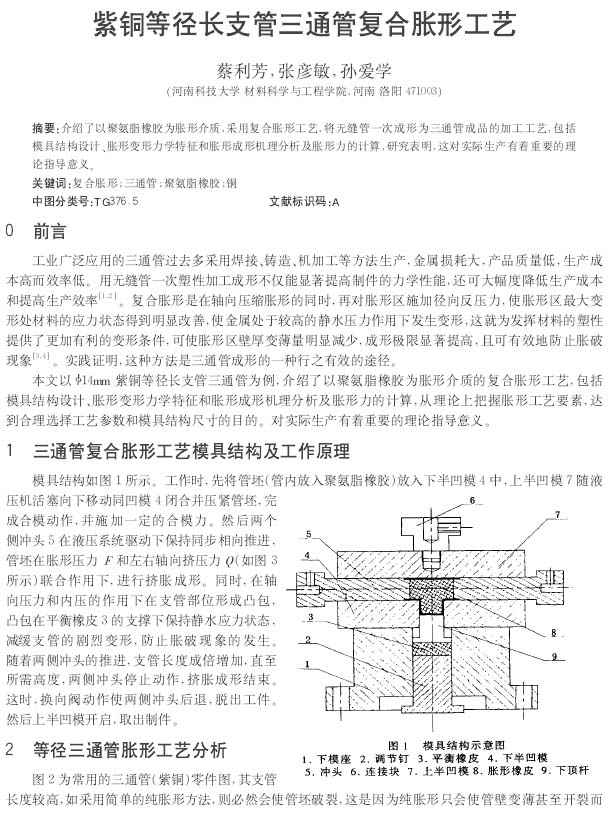

河南科技大學學報：紫銅等徑長支管三通管復合脹形工藝
2022-07-12【作 者】 蔡利芳;張彥敏;孫愛學
工業廣泛應用的三通管過去多采用焊接、鑄造、機加工等方法生產，金屬損耗大，產品質量低，生產成本高而效率低。用無縫管一次塑性加工成形不僅能顯著提高制件的力學性能，還可大幅度降低生產成本和提高生產效率[1-2]。復合脹形是在軸向壓縮脹形的同時，再對脹形區施加徑向反壓力，使脹形區最大變形處材料的應力狀態得到明顯改善，使金屬處于較高的靜水壓力作用下發生變形，這就為發揮材料的塑性提供了更加有利的變形條件，可使脹形區壁厚變薄量明顯減少，成形極限顯著提高，且可有效地防止脹破現象比[4]。實踐證明，這種方法是三通管成形的一種行之有效的途徑。
本文以Φ14mm紫銅等徑長支管三通管為例，介紹了以聚氨脂橡膠為脹形介質的復合脹形工藝，包括模具結構設計、脹形變形力學特征和脹形成形機理分析及脹形力的計算，從理論上把握脹形工藝要素，達到合理選擇工藝參數和模具結構尺寸的目的。對實際生產有著重要的理論指導意義。

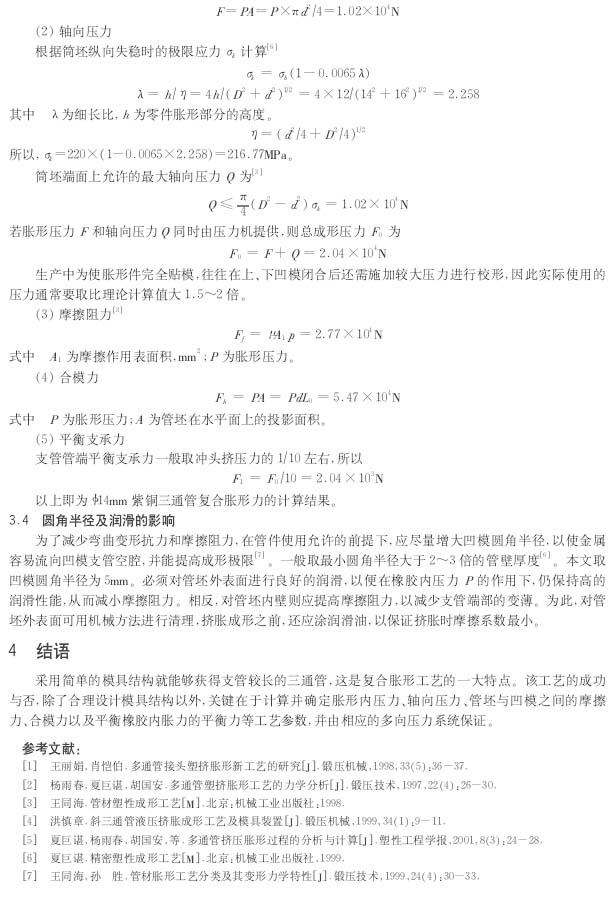

【結 語】
采用簡單的模具結構就能夠獲得支管較長的三通管，這是復合脹形工藝的一大特點。該工藝的成功與否，除了合理設計模具結構以外，關鍵在于計算并確定脹形內壓力、軸向壓力、管坯與凹模之間的摩擦力、合模力以及平衡橡膠內脹力的平衡力等工藝參數，并由相應的多向壓力系統保證。
以下是正文：
