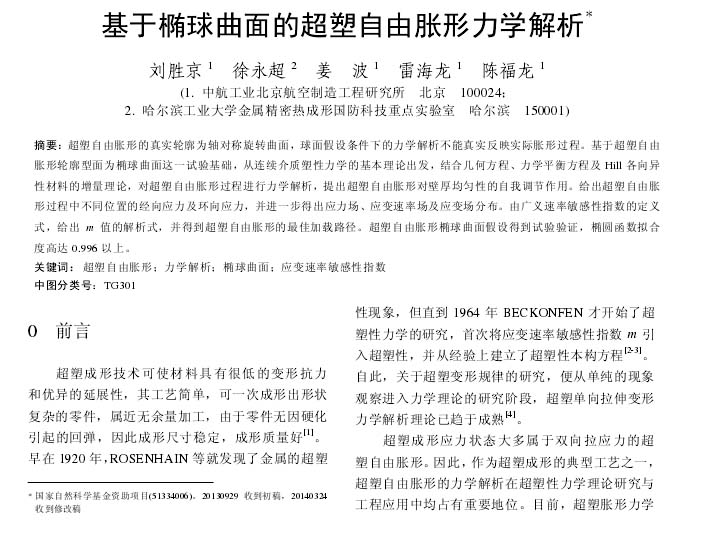

機械工程學報：基于橢球曲面的超塑自由脹形力學解析
2022-12-16【作 者】劉勝京;徐永超;姜波;雷海龍;陳福龍
【前 言】
超塑成形技術可使材料具有很低的變形抗力和優異的延展性，其工藝簡單，可一次成形出形狀復雜的零件，屬近無余量加工，由于零件無因硬化引起的回彈，因此成形尺寸穩定，成形質量好[1]。早在1920年，ROSENHAIN等就發現了金屬的超塑性現象，但直到1964年BECKONFEN才開始了超塑性力學的研究，首次將應變速率敏感性指數m引入超塑性，并從經驗上建立了超塑性本構方程[2-3]。
自此，關于超塑變形規律的研究，便從單純的現象觀察進入力學理論的研究階段，超塑單向拉仲變形力學解析理論已趨于成熟[4]。
超塑成形應力狀態大多屬于雙向拉應力的超塑自由脹形。因此，作為超塑成形的典型工藝之一，超塑自由脹形的力學解析在超塑性力學理論研究與工程應用中均占有重要地位。目前，超塑脹形力學的研究方法主要有解析法、混合法、有限元法及試驗法等[5-6]。 JOVANE[7]對超塑自由脹形進行了研究，假設超塑自由脹形的任一時刻，薄板中層面的幾何形狀均為空問球面的一部分，變形部分各點具有相同的曲率和厚度，處于雙向等拉應力狀態，分析推導出了恒壓脹形時應變速率隨脹形高度的變化規律及恒應變速率時的變壓加載規律。
試驗表明，超塑自由脹形的外型輪廓為旋轉橢球曲面，且由開始階段的扁橢球向長橢球轉變，其擬合度相關系數高達99.6%以上[[9, 12-14]。因此，基于橢球曲面這一試驗基礎對超塑自由脹形進行力學解析是科學合理的，可有效簡化力學分析過程，減少相關參數的擬合及影響。

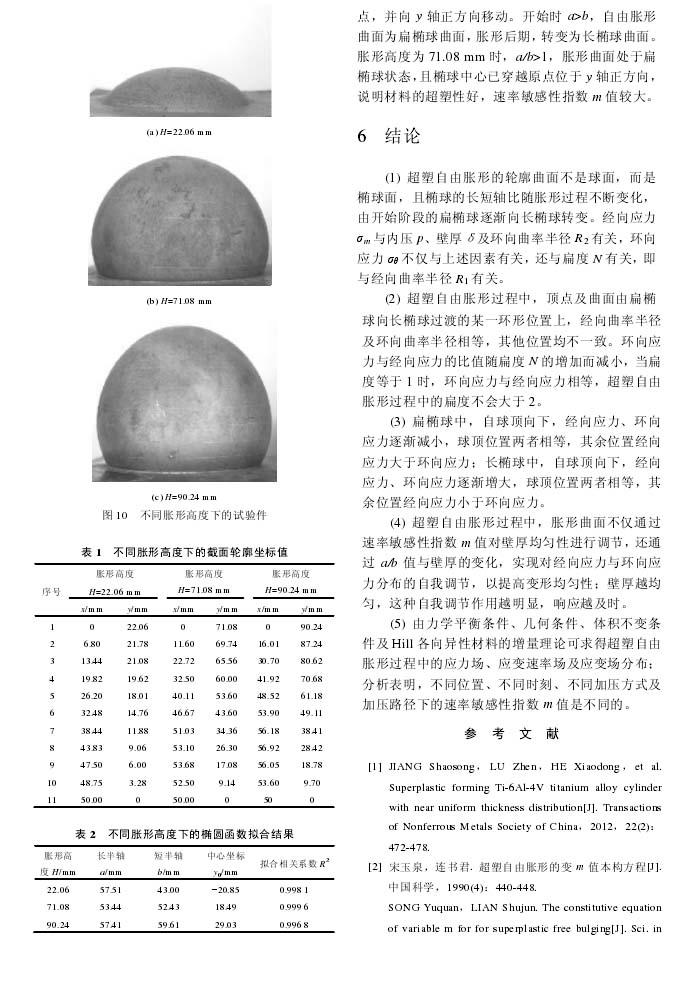

【結 論】
(1)超塑自由脹形的輪廓曲面不是球面，而是橢球面，且橢球的長短軸比隨脹形過程不斷變化，由開始階段的扁橢球逐漸向長橢球轉變。經向應力σm與內壓p、壁厚δ及環向曲率半徑R2有關，環向應力σθ不僅與上述因素有關，還與扁度N有關，即與經向曲率半徑R1有關。
(2)超塑自由脹形過程中，頂點及曲面由扁橢球向長橢球過渡的某一環形位置上，經向曲率半徑及環向曲率半徑相等，其他位置均不一致。環向應力與經向應力的比值隨扁度N的增加而減小，當扁度等于1時，環向應力與經向應力相等，超塑自由脹形過程中的扁度不會大于2。
(3)扁橢球中，自球頂向下，經向應力、環向應力逐漸減小，球頂位置兩者相等，其余位置經向應力大于環向應力;長橢球中，自球頂向下，經向應力、環向應力逐漸增大，球頂位置兩者相等，其余位置經向應力小于環向應力。
(4)超塑自由脹形過程中，脹形曲面不僅通過速率敏感性指數m值對壁厚均勻性進行調節，還通過a/b值與壁厚的變化，實現對經向應力與環向應力分布的自我調節，以提高變形均勻性;壁厚越均勻，這種自我調節作用越明顯，響應越及時。
(5)由力學平衡條件、兒何條件、體積不變條件及Hill各向異性材料的增量理論可求得超塑自由脹形過程中的應力場、應變速率場及應變場分布;分析表明，不同位置、不同時刻、不同加壓方式及加壓路徑下的速率敏感性指數m值是不同的。

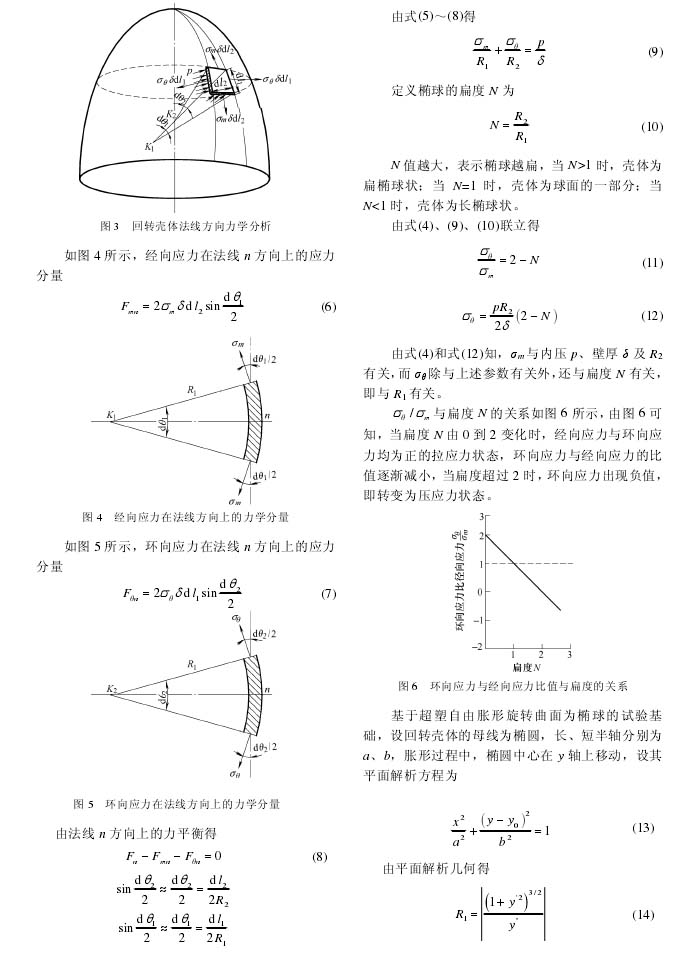

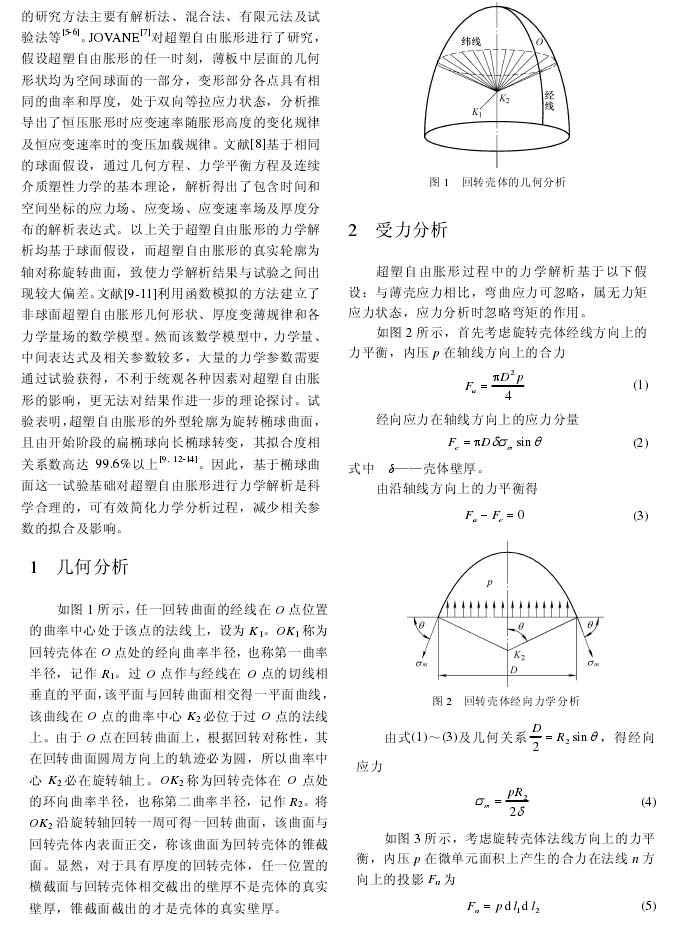

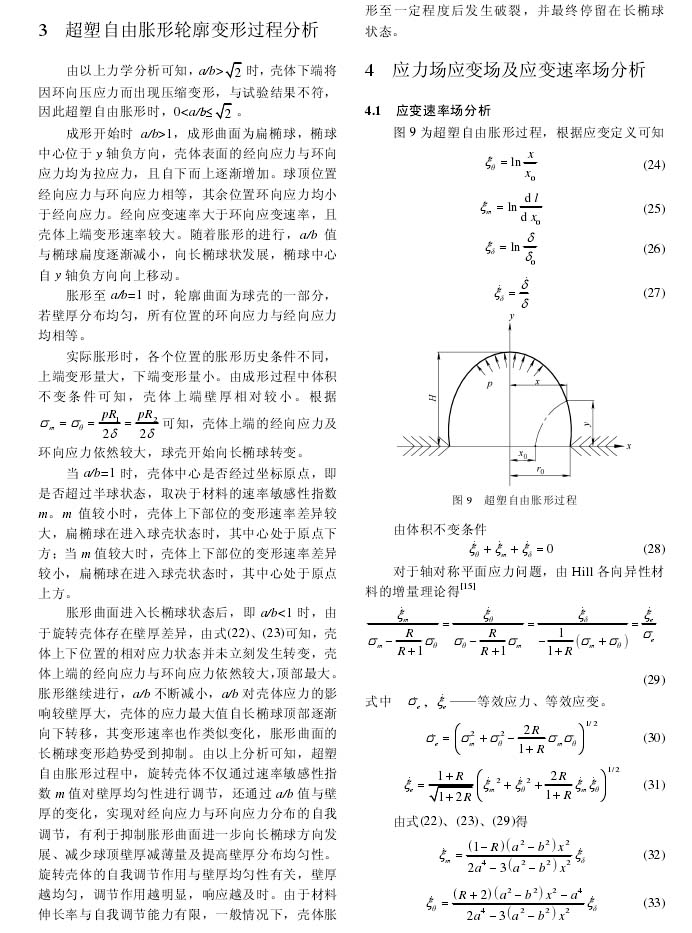

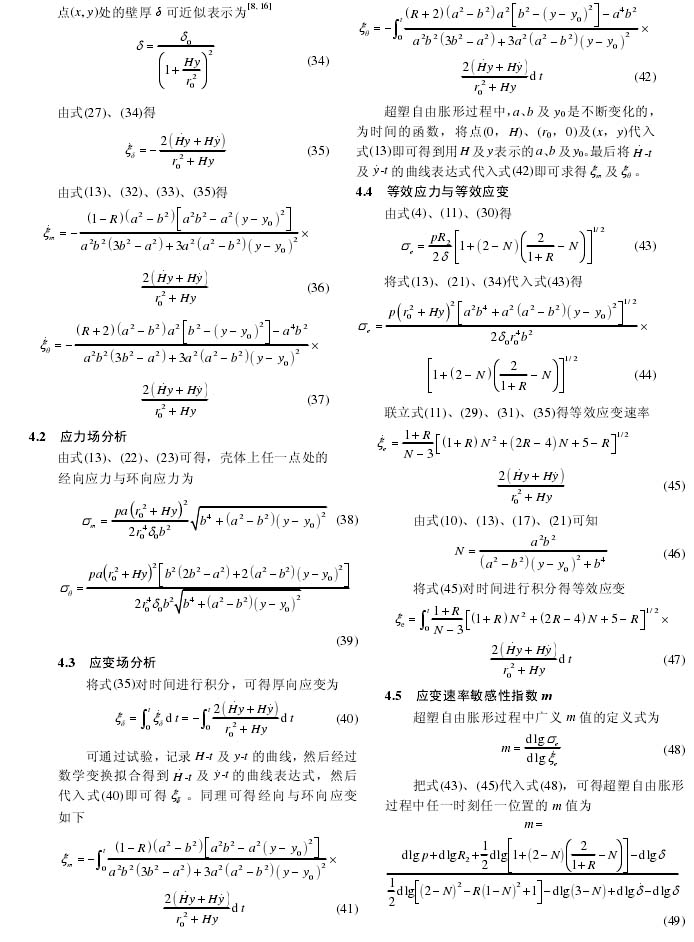

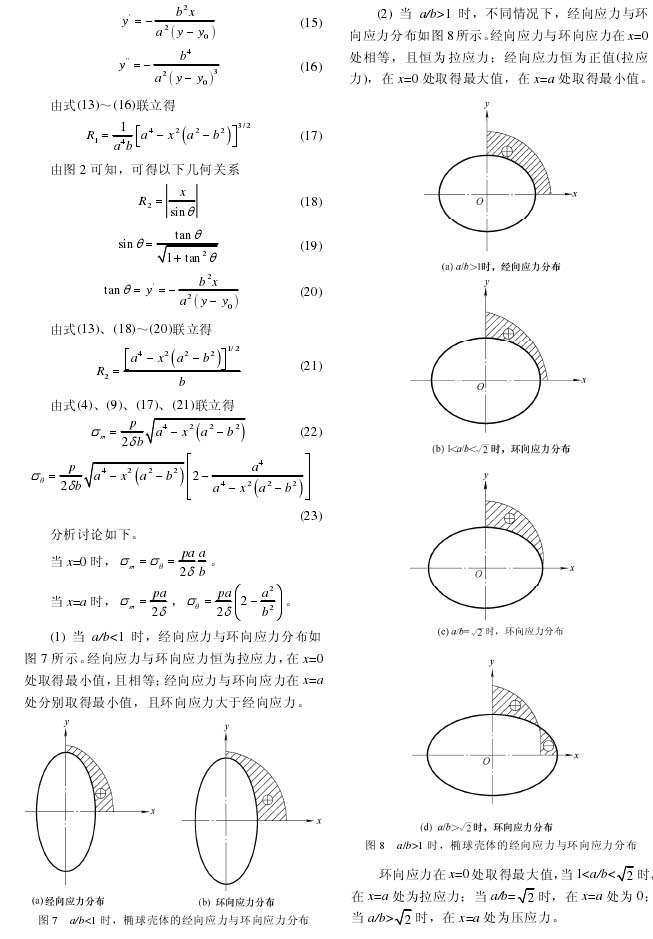

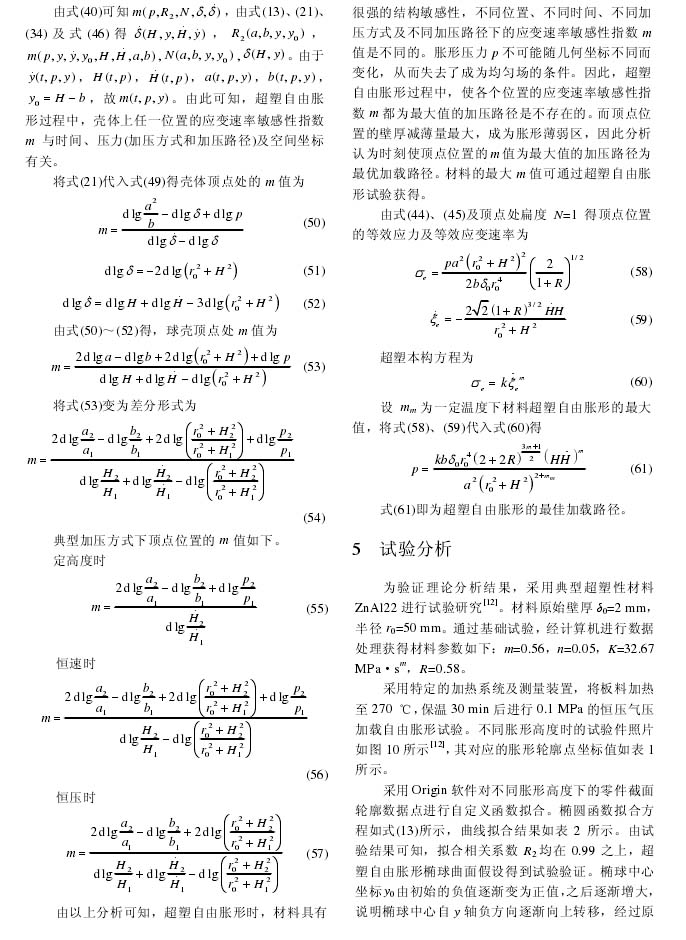

以下是正文：
