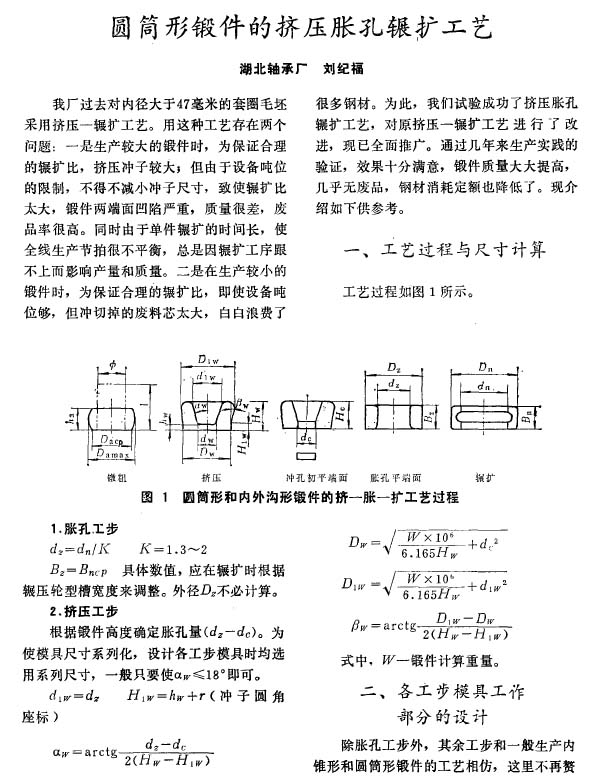

軸承：圓筒形鍛件的擠壓脹孔輾擴工藝
2023-10-04【作 者】劉紀福
我廠過去對內徑大于47毫米的套圈毛坯采用擠壓一輾擴工藝。用這種工藝存在兩個問題：
一是生產較大的鍛件時，為保證合理的輾擴比，擠壓沖子較大;但由于設備噸位的限制，不得不減小沖子尺寸，致使輾擴比太大，鍛件兩端面凹陷嚴重，質量很差，廢品率很高。同時由于單件輾擴的時間長，使全線生產節拍很不平衡，總是因輾擴工序跟不上而影響產量和質量。
二是在生產較小的鍛件時，為保證合理的輾擴比，即使設備噸位夠，但沖切掉的廢料芯太大，白白浪費了很多鋼材。為此，我們?cè)囼?yàn)成功了擠壓脹孔輾擴工藝，對原擠壓一輾擴工藝進行了改進，現已全面推廣。
通過幾年來生產實踐的驗證，效果十分滿意，鍛件質量大大提高，幾乎無廢品，鋼材消耗定額也降低了?，F(xiàn)介紹如下供參考。

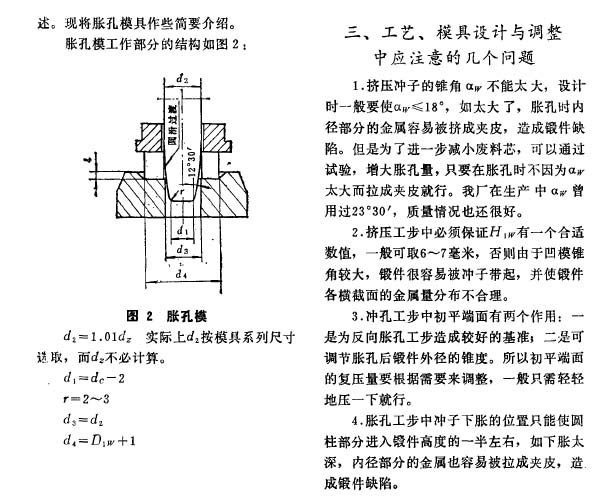

【工藝、模具設計與調整中應注意的幾個問題】
1.擠壓沖子的錐角aw不能太大，設計時一般要使aw≤18o，如太大了，脹孔時內徑部分的金屬容易被擠成夾皮，造成鍛件缺陷。但是為了進一步減小廢料芯，可以通過試驗，增大脹孔量，只要在脹孔時不因?yàn)閍w太大而拉成夾皮就行。我廠在生產中a二曾用過23o30’，質量情況也還很好。
2.擠壓工步中必須保證H,二有一個合適數值，一般可取6 ^-7毫米，否則由于凹模錐角較大，鍛件很容易被沖子帶起，并使鍛件各橫截面的金屬量分布不合理。
3.沖孔工步中初平端面有兩個作用:一是為反向脹孔工步造成較好的基準;二是可調節脹孔后鍛件外徑的錐度。所以初平端面的復壓量要根據需要來調整，一般只需輕輕地壓一下就行。
4.脹孔工步中沖子下脹的位置只能使圓柱部分進入鍛件高度的一半左右，如下脹太深，內徑部分的金屬也容易被拉成夾皮，造成鍛件缺陷。
