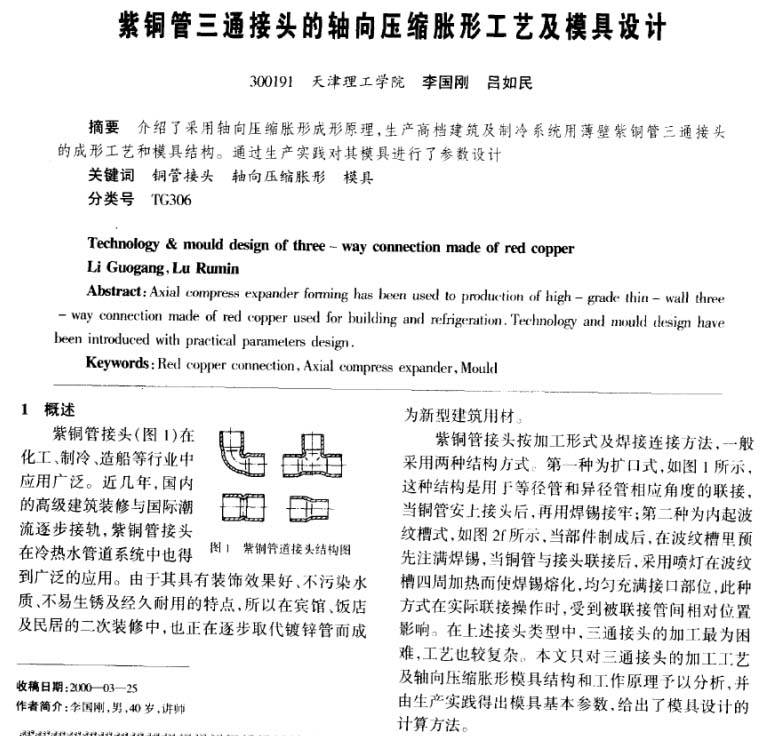

鍛壓機械：紫銅管三通接頭的軸向壓縮脹形工藝及模具設計
2023-07-13【作 者】李國剛;呂如民
【概 述】
紫銅管接頭(圖1)在化工、制冷、造船等行業中應用廣泛。近幾年，國內的高級建筑裝修與國際潮流逐步接軌，紫銅管接頭在冷熱水管道系統中也得到廣泛的應用。由于其具有裝飾效果好、不污染水質、不易生銹及經久耐用的特點，所以在賓館、飯店及居民的二次裝修中，也正在逐步取代鍍鋅管而成為新型建筑用材。
紫銅管接頭按加工形式及焊接連接方法，一般采用兩種結構方式。第一種為擴口式，如圖1所示，這種結構是用于等徑管和異徑管相應角度的聯接，當銅管安上接頭后，再用焊錫接牢；第二種為內起波紋槽式，如圖2f所示，當部件制成后，在波紋槽里預先住滿焊錫，當銅管與接頭聯結后，采用噴燈在波紋槽四周加熱而使焊錫熔化，均勻充滿接口部位，此種方式在實際聯結操作時，受到被聯結管間相對位置影響。在上述接頭類型中，三通接頭的加工工藝及軸向壓縮脹形模具結構和工作原理予以分析，并由生產實踐得出模具基本參數，給出了模具設計的計算方法。

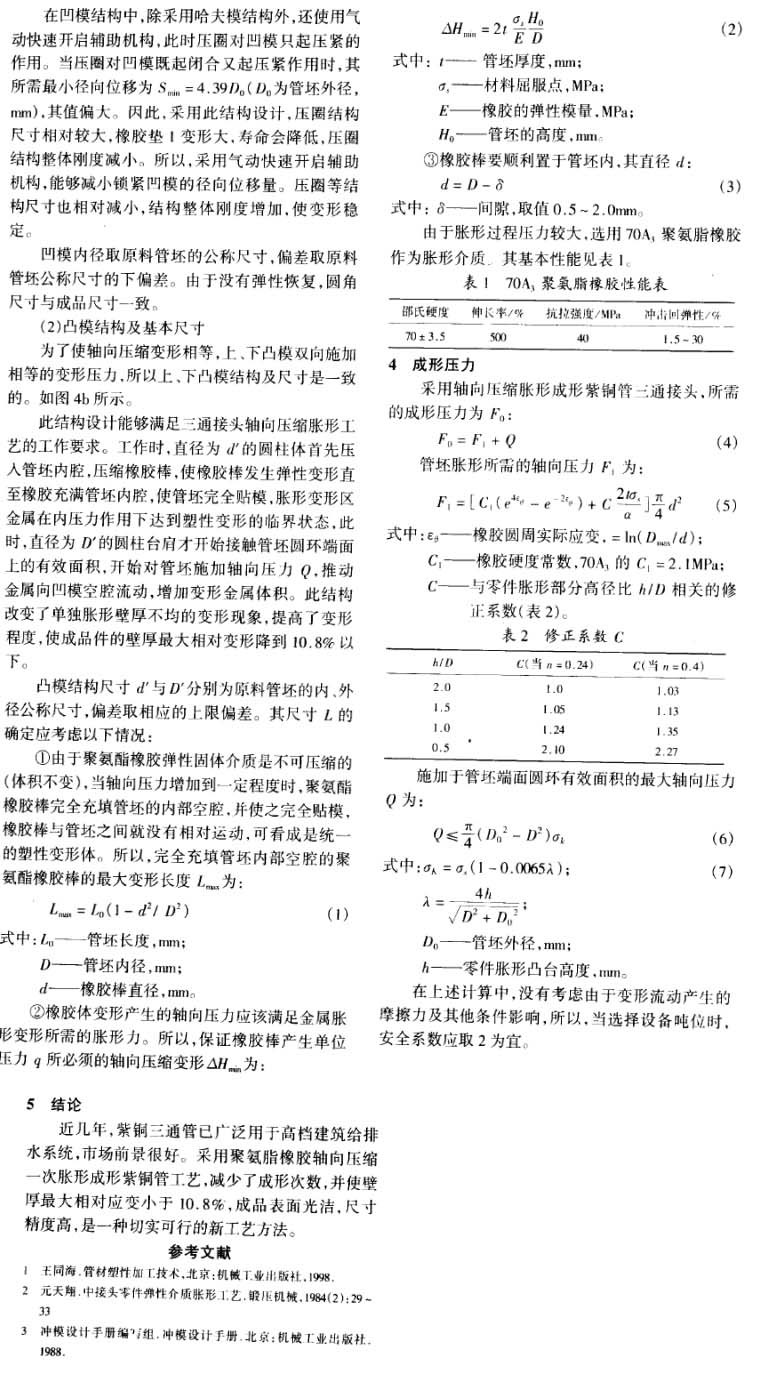

【結 論】
近幾年，紫銅三通管已廣泛用于高檔建筑給排水系統，市場前景很好。采用聚氨脂橡膠軸向壓縮一次脹形成形紫銅管工藝，減少了成形次數，并使壁厚最大相對應變小于10.8%，成品表面光潔，尺寸精度高，是一種切實可行的新工藝方法。
以下是正文：
標簽：
脹形
