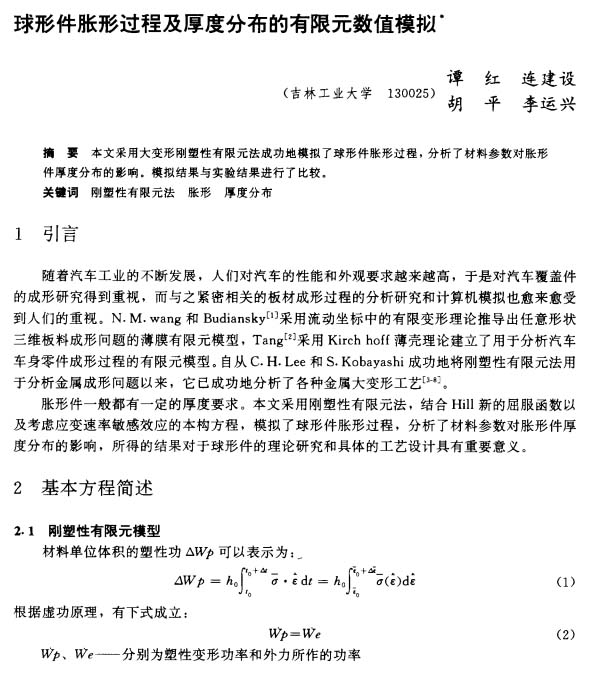

塑性工程學報：球形件脹形過程及厚度分布的有限元數值模擬
2023-07-28【作 者】譚紅;連建設;胡平;李運興
隨著汽車工業的不斷發展， 人們對汽車的性能和外觀要求越來越高， 于是對汽車覆蓋件的成形研究得到重視，而與之緊密相關的板材成形過程的分析研究和計算機模擬也愈來愈受到人們的重視。和采用流動坐標中的有限變形理論推導出任意形狀三維板料成形間題的薄膜有限元模型，N.M.wang和Budiansky [1]采用Kirch hoff薄殼理論建立了用于分析汽車車身零件成形過程的有限元模型。自從C.H.Lee和S.Kobayashi成功地將剛塑性有限元法用于分析金屬成形問題以來，它已成功地分析了各種金屬大變形工藝 [3-8]。
脹形件一般都有一定的厚度要求。本文采用剛塑性有限元法， 結合Hill新的屈服函數以及考慮應變速率敏感效應的本構方程， 模擬了球形件脹形過程， 分析了材料參數對脹形件厚度分布的影響， 所得的結果對于球形件的理論研究和具體的工藝設計具有重要意義。

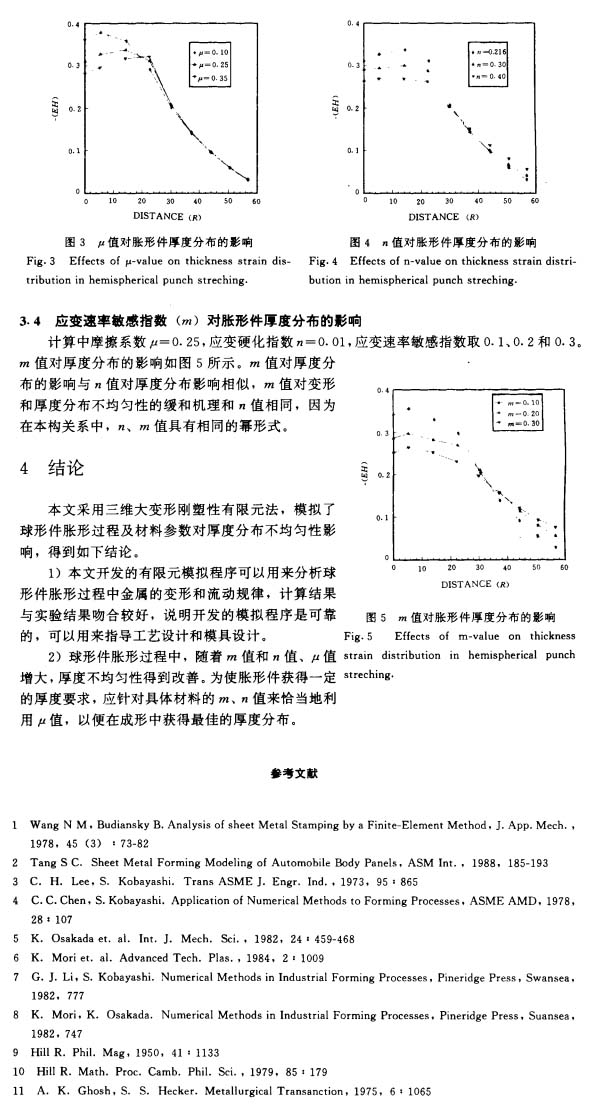

【結 論】
本文采用三維大變形剛塑性有限元法， 模擬了球形件脹形過程及材料參數對厚度分布不均勻性影響，得到如下結論。
1）本文開發的有限元模擬程序可以用來分析球形件脹形過程中金屬的變形和流動規律， 計算結果與實驗結果吻合較好， 說明開發的模擬程序是可靠的，可以用來指導工藝設計和模具設計。
2）球形件脹形過程中， 隨著m值和n值、u 值增大， 厚度不均勻性得到改善。 為使脹形件獲得一定的厚度要求， 應針對具體材料的m、 n值來恰當?shù)乩胾值， 以便在成形中獲得最佳的厚度分布。

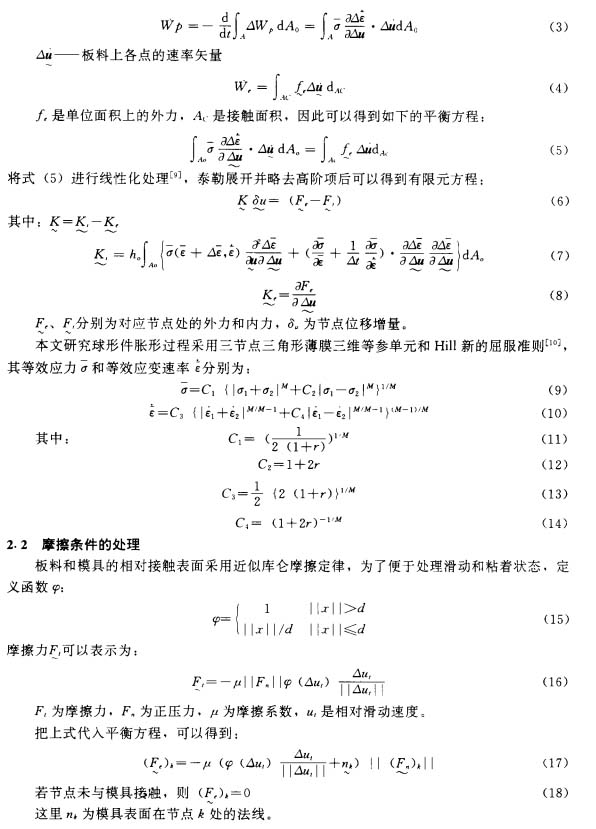

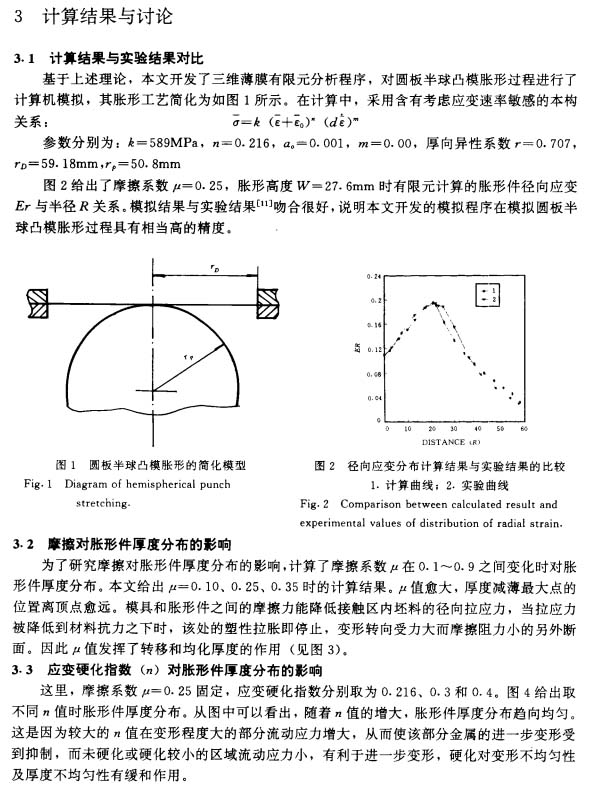

以下是正文：
