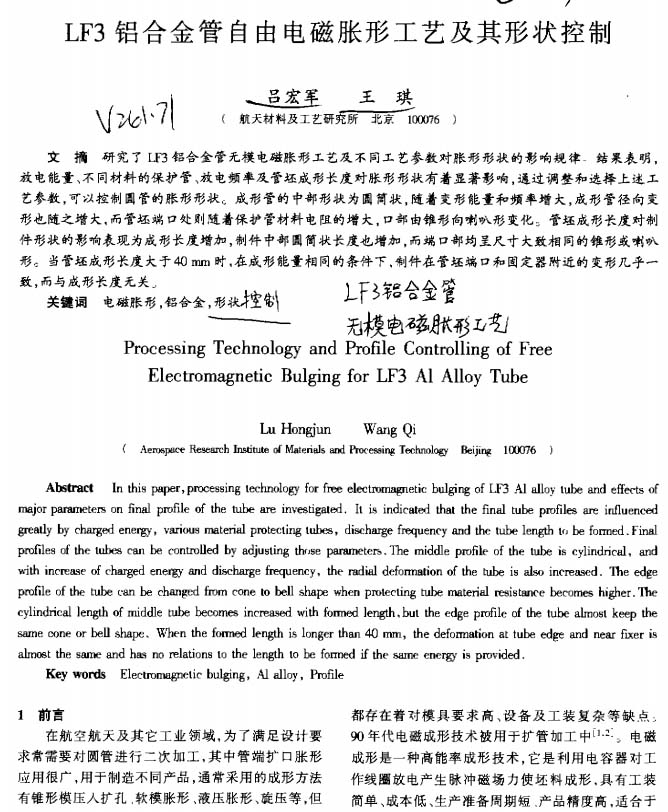

宇航材料工藝：LF3鋁合金管自由磁脹形工藝及其形狀控制
2023-05-02【作 者】呂宏軍;王琪
在航空航天及其它工業領域 ，為了滿足設計要求常需要對圓管進行二次加工，其中管端擴口脹形應用很廣 ，用于制造不同產品 ，通常采用的成形方法有錐形模壓入擴孔、軟模脹形 、液壓脹形 、旋壓等 ，但都存在著對模具要求高 、設備及工裝復雜等缺點。
90年代電磁成形技術被用于擴管加工中[1-2]。電磁成形是一種高能率成形技術 ，它是利用電容器對工作線圈放電產生脈沖磁場力使坯料成形 ，具有工裝簡單 、成本低 、生產準備周期短 、產品精度高 ，適合于小批量生產及生產復雜形狀的大型零件 ，尤其對試制產品更為優越 ，易于實現機械化 、自動化 ，生產效率高。本文探索了無模情況下 ，采用螺線管線圈進行自由脹形 ，通過對不同工藝參數的凋整 ，對脹形形狀進行控制的可能性。
【結 論】
(1)隨著能量的增加 ，磁力增大 ，管坯的變形程度也增大 ；

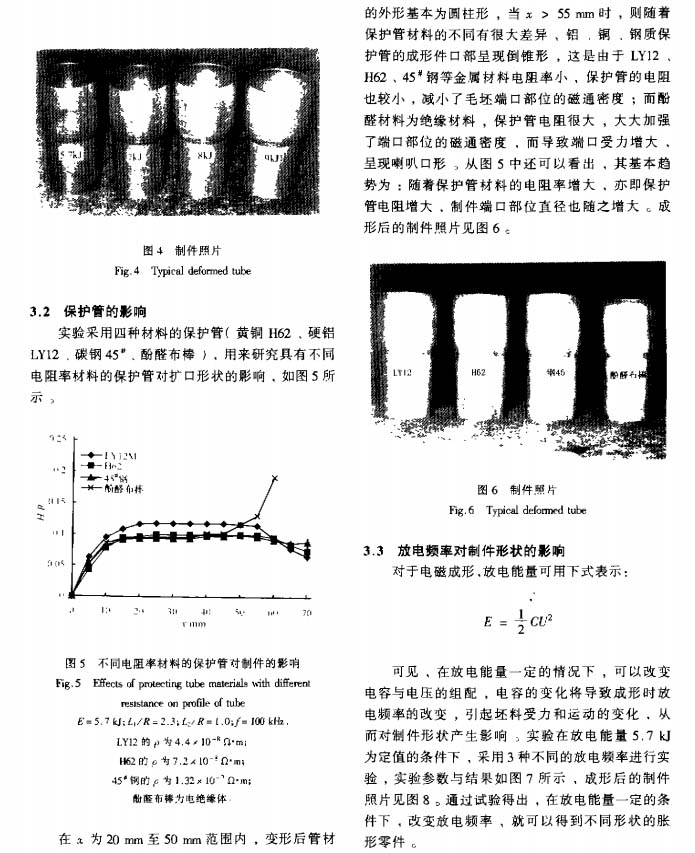

(2)隨著保護管的電阻率增大(即對于相同尺寸的保護管而言電阻增加 )，管端磁通密度增加，制件的端口由倒錐形向喇叭口形轉變 ；

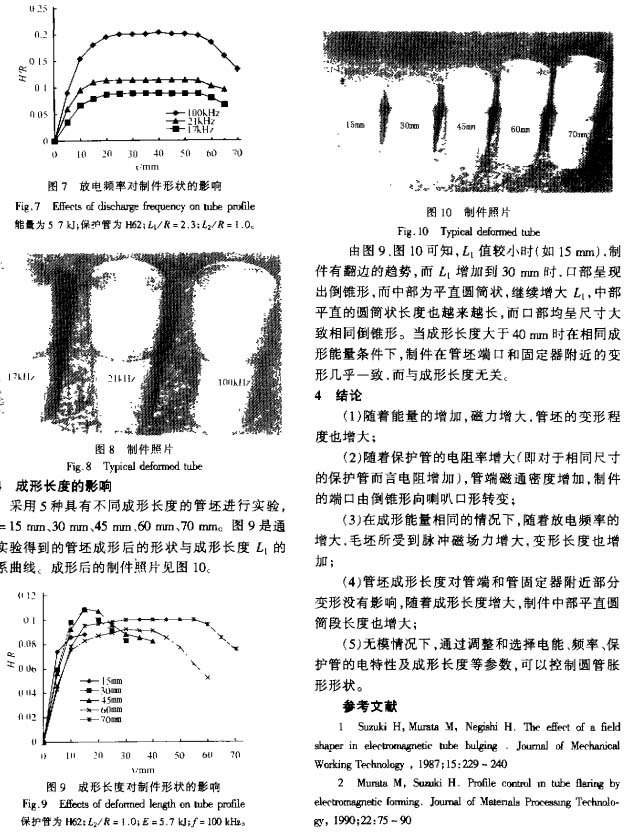

(3)在成形能量相同的情況下 ，隨著放電頻率的增大 ，毛坯所受到脈沖磁場力增大 ，變形長度也增加 ；
(4)管坯成形長度對管端和管固定器附近部分變形沒有影響 ，隨著成形長度增大 ，制件中部平直圓筒段長度也增大 ；
(5)無模情況下 ，通過調整和選擇電能 、頻率 、保護管的電特性及成形長度等參數 ，可以控制圓管脹形形狀。

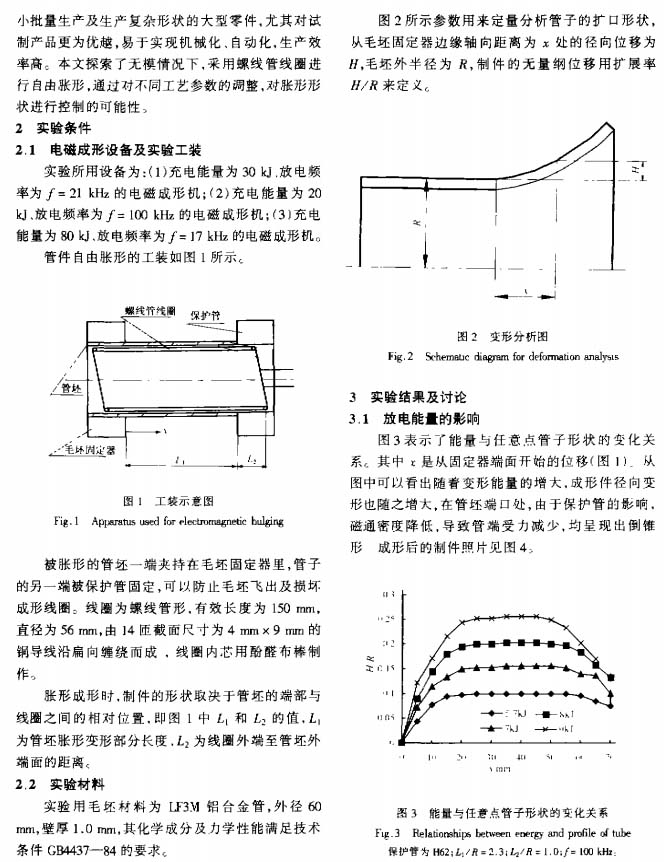

以下是正文：
