中國制造業信息化：管材液壓脹形高度影響因素分析與有限元模擬
2023-03-22【作 者】侯軍明;李勝祗
液壓脹形 (Hydroforming)也稱為液壓成形或者液力成形 ，是利用液體壓力使工件成形的一種塑性加工工藝。德 國和美 國已經將該成形技術用于機械零件的制造 ，其成 形壓力一般 大于 400MPa，有時超過 1000MPa。國內主要用類似方法加工三通管、波紋管等管件 ，但成形壓力較低 ；用內高壓成形制造汽車 、飛機等機器零 件還是 空 白[1]。液壓脹形的理論研究還不夠成熟 ，在成形機理和成形性能等方面還有許多問題有待進一步研究。所以通過有限元模擬的方法對管材的脹形高度進行分析 ，在評價管材的成形性能和預防缺陷等方面具有理論和實際意義。

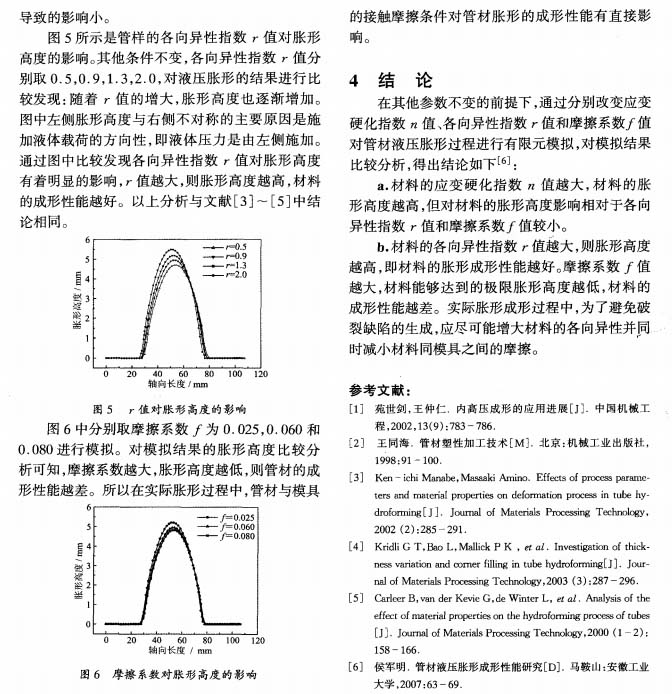

【結 論】
在其他參數不變的前提下 ，通過分別改變應變硬化指數n值 、各向異性指數 r值和摩擦系數f值對管材液壓脹形過程進行有限元模擬 ，對模擬結果比較分析，得 出結論如下[6]：
a．材料的應變硬化指數值越大 ，材料的脹形高度越高 ，但對材料的脹形高度影響相對于各向異性指數 r值和摩擦系數f值較小。
b．材料的各向異性指數 ，一值越大 ，則脹形高度越高 ，即材料 的脹形成形性能越好 。摩擦系數f值越大 ，材料能夠達到的極限脹形高度越低 ，材料的成形性能越差。實際脹形成形過程中，為了避免破裂缺陷的生成 ，應盡可能增大材料的各向異性并同時減小材料同模具之間的摩擦。
以下是正文：
