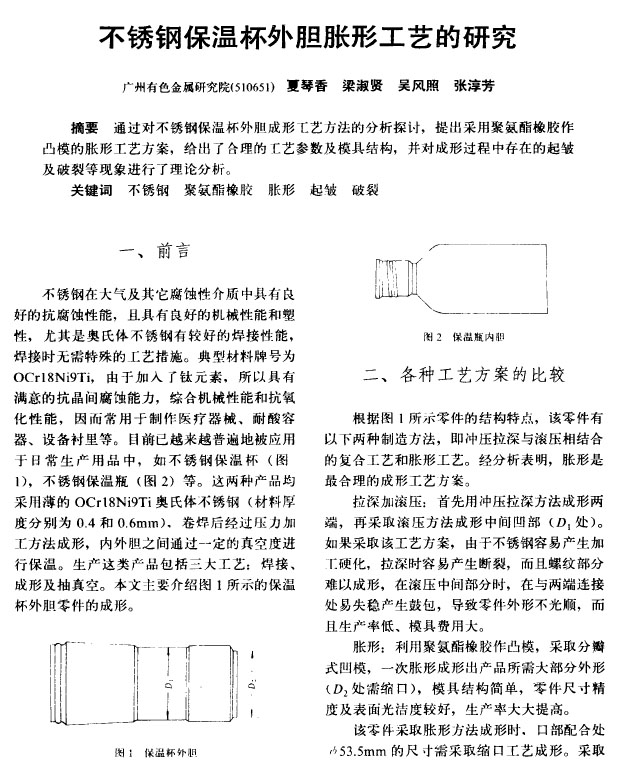

鍛壓技術(shù)：不銹鋼保溫杯外膽脹形工藝的研究
2022-07-15【作 者】夏琴香;梁淑賢;吳風(fēng)照;張淳芳
【前 言】
不銹鋼在大氣及其它腐蝕性介質(zhì)中具有良好的抗腐蝕性能，且具有良好的機(jī)械性能和塑性，尤其是奧氏體不銹鋼有較好的焊接性能，焊接時無需特殊的工藝措施。典型材料牌號為OCr18Ni9Ti，由于加入了鈦元素，所以具有滿意的抗晶間腐蝕能力，綜合機(jī)械性能和抗氧化性能，因而常用于制作醫(yī)療器械、耐酸容器、設(shè)備襯里等。目前已越來越普遍地被應(yīng)用于日常生產(chǎn)用品中，如不銹鋼保溫杯(圖1)，不銹鋼保溫瓶(圖2)等。這兩種產(chǎn)品均采用薄的OCrl8Ni9Ti奧氏體不銹鋼(材料厚度分別為0.4和0.6mm )，卷焊后經(jīng)過壓力加工方法成形，內(nèi)外膽之間通過一定的真空度進(jìn)行保溫。生產(chǎn)這類產(chǎn)品包括三大工藝:焊接、成形及抽真空。本文主要介紹圖1所示的保溫杯外膽零件的成形。
【結(jié) 論】

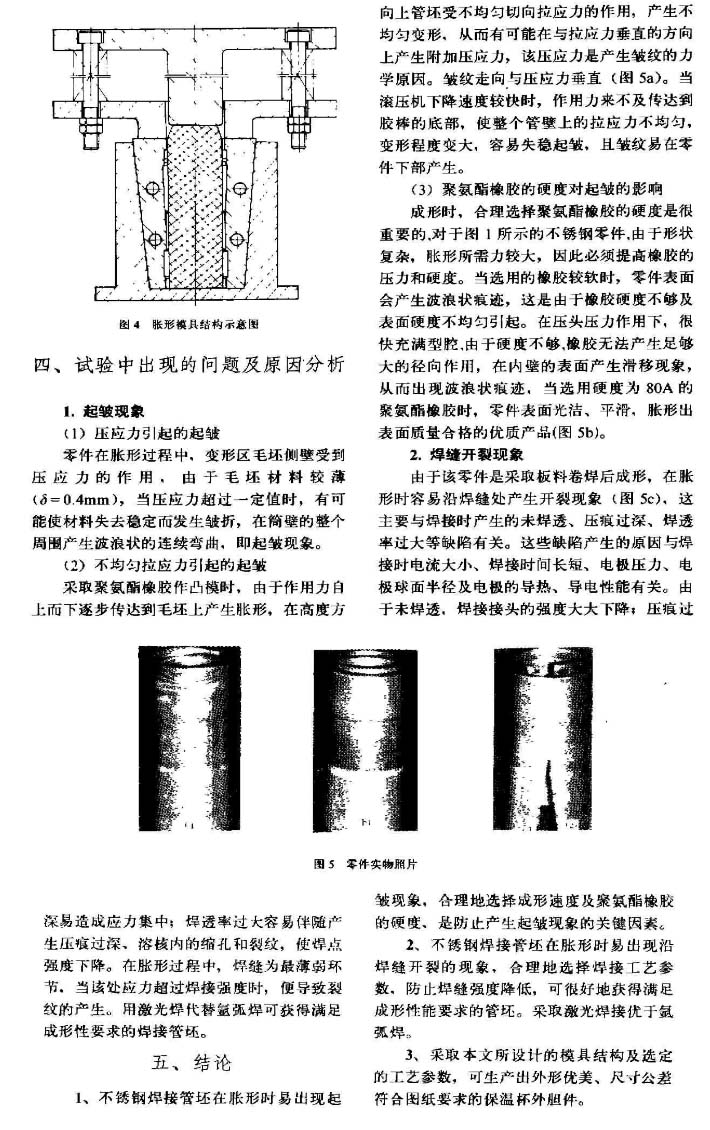

1、不銹鋼焊接管坯在脹形時易出現(xiàn)起皺現(xiàn)象，合理地選擇成形速度及聚氨醋橡膠的硬度，是防止產(chǎn)生起皺現(xiàn)象的關(guān)鍵因素。
2、不銹鋼焊接管坯在脹形時易出現(xiàn)沿焊縫開裂的現(xiàn)象，合理地選擇焊接工藝參數(shù)，防止焊縫強(qiáng)度降低，可很好地獲得滿足成形性能要求的管坯。采取激光焊接優(yōu)于氫弧焊。
3、采取本文所設(shè)計的模具結(jié)構(gòu)及選定的工藝參數(shù)，可生產(chǎn)出外形優(yōu)美、尺寸公差符合圖紙要求的保溫杯外膽件。

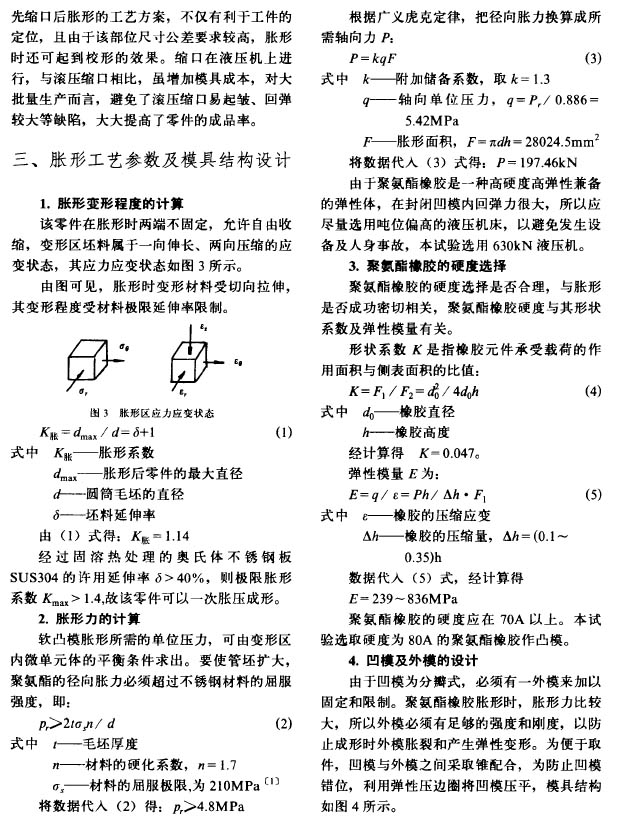

以下是正文：
標(biāo)簽：
脹形
