鍛壓技術(shù)：沖壓速度對(duì)DP780雙相鋼和304不銹鋼脹形性能影響的試驗(yàn)對(duì)比分析
2023-03-09【作 者】程令霞;曹陽根;鄧沛然;蘇鈺

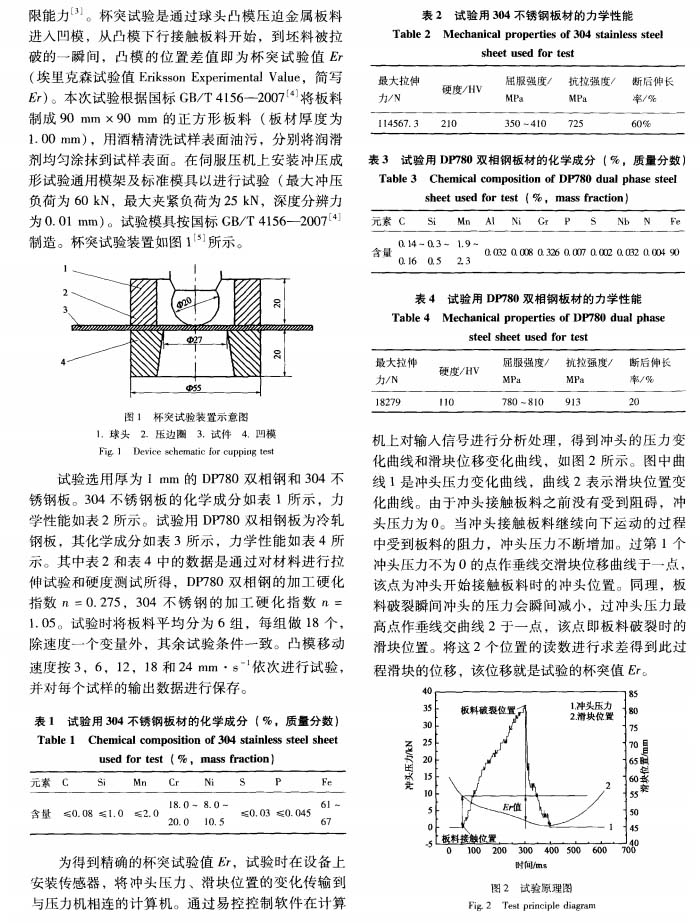

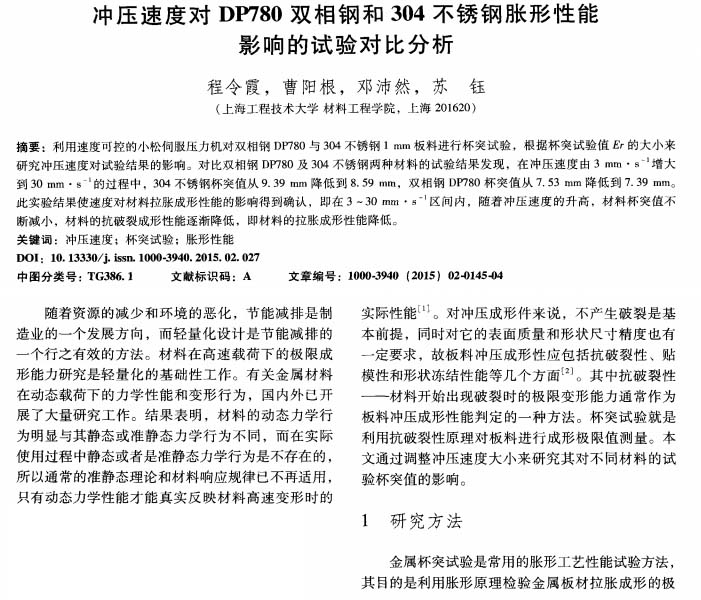

隨著資源的減少和環(huán)境的惡化 ，節(jié)能減排是制造業(yè)的一個(gè)發(fā)展方向，而輕量化設(shè)計(jì)是節(jié)能減排的一個(gè)行之有效的方法。材料在高速載荷下的極限成形能力研究是輕量化的基礎(chǔ)性工作。有關(guān)金屬材料在動(dòng)態(tài)載荷下的力學(xué)性能 和變形行為 ，國內(nèi)外已開展了大量研究工作。結(jié)果表明，材料的動(dòng)態(tài)力學(xué)行為明顯與其靜態(tài)或準(zhǔn)靜態(tài)力學(xué)行為不同，而在實(shí)際使用過程中靜態(tài)或者是準(zhǔn)靜態(tài)力學(xué)行為是不存在 的，所以通常的準(zhǔn)靜態(tài)理論和材料響應(yīng)規(guī)律已不再適用 ，只有動(dòng)態(tài)力學(xué)性能才能真實(shí)反映材料高速變形時(shí)的實(shí)際性能[1]。對(duì)沖壓成形件來說 ，不產(chǎn)生破裂是基本前提 ，同時(shí)對(duì)它 的表面質(zhì)量和形狀尺寸精度也有一定要求 ，故板料沖壓成形性應(yīng)包括抗破裂性 、貼模性和形狀凍結(jié)性能等幾個(gè)方面[2]。其中抗破裂性—材料開始出現(xiàn)破裂時(shí)的極限變形能力通常作為板料沖壓成形性能判定的一種方法。杯突試驗(yàn)就是利用抗破裂性原理對(duì)板料進(jìn)行成形極限值測(cè)量。本文通過調(diào)整沖壓速度大小來研究其對(duì)不同材料的試驗(yàn)杯突值的影響。
【結(jié) 論】

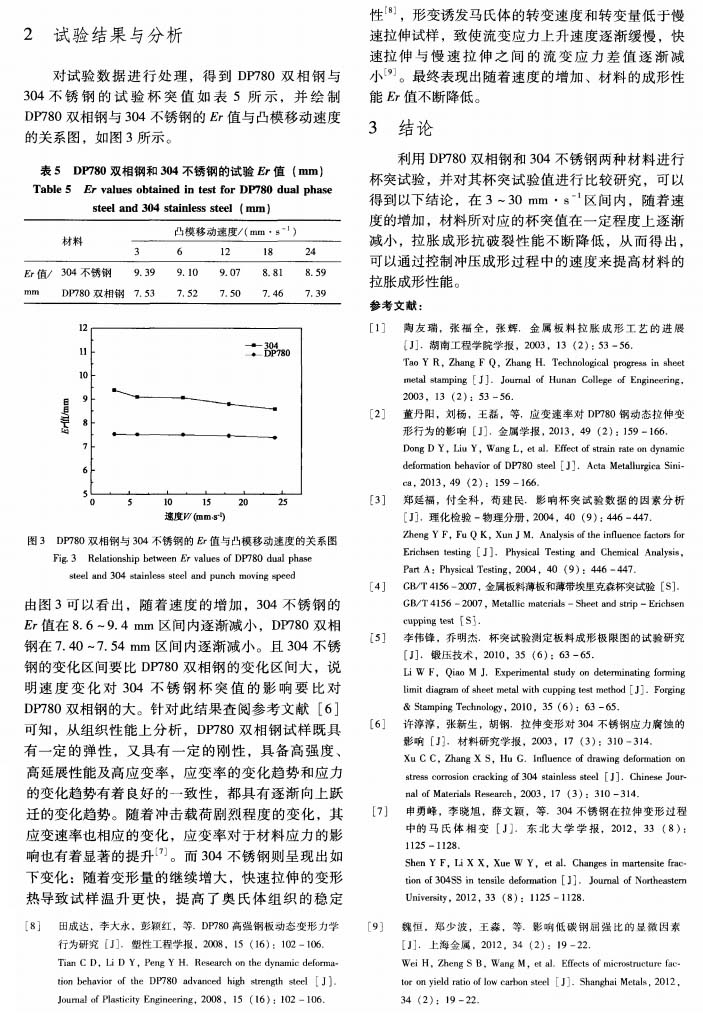

利用 DP780雙相鋼和 304不銹鋼兩種材料進(jìn)行杯突試驗(yàn) ，并對(duì)其杯突試驗(yàn)值進(jìn)行比較研究 ，可以得到以下結(jié)論 ，在 3～30mm/s 區(qū)間內(nèi)，隨著速度的增加 ，材料所對(duì)應(yīng)的杯突值在一定程度上逐漸減小 ，拉脹成形抗破裂性能不斷降低 ，從而得出，可以通過控制沖壓成形過程中的速度來提高材料的拉脹成形性能。
以下是正文：
