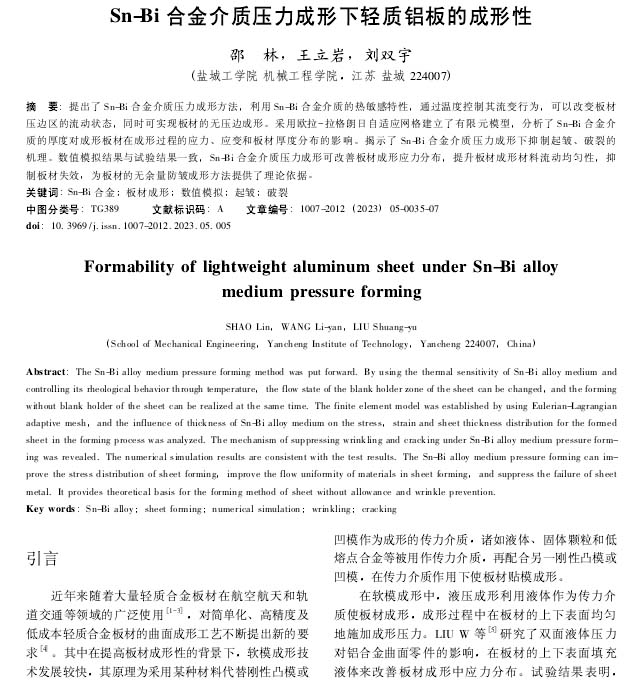

塑性工程學報：Sn-Bi合金介質壓力成形下輕質鋁板的成形性
2023-12-12【作 者】邵林;王立巖;劉雙宇
【引 言】
近年來隨著大量輕質合金板材在航空航天和軌道交通等領域的廣泛使用[1-3]，對簡單化、高精度及低成本輕質合金板材的曲面成形工藝不斷提出新的要求[4]。其中在提高板材成形性的背景下，軟模成形技術發展較快，其原理為采用某種材料代替剛性凸模或凹模作為成形的傳力介質，諸如液體、固體顆粒和低熔點合金等被用作傳力介質，再配合另一剛性凸?；虬寄?，在傳力介質作用下使板材貼模成形。

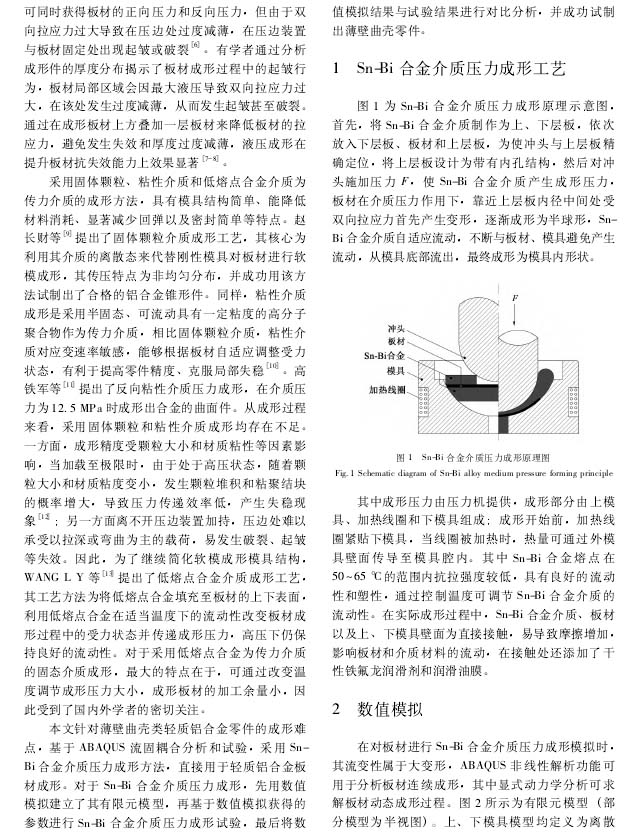

本文針對薄壁曲殼類輕質鋁合金零件的成形難點，基于ABAQUS流固藕合分析和試驗，采用Sn-Bi合金介質壓力成形方法，直接用于輕質鋁合金板材成形。對于Sn-Bi合金介質壓力成形，先用數值模擬建立了其有限元模型，再基于數值模擬獲得的參數進行Sn-Bi合金介質壓力成形試驗，最后將數值模擬結果與試驗結果進行對比分析，并成功試制出薄壁曲殼零件。
【結 論】
(1)在Sn-Bi合金介質壓力成形過程中，由于板材在上層板內徑處受到來自介質的切向應力，靠近板材中部區域等效應變值較大，上層板內徑增大，Sn-Bi合金介質與板材上部的接觸面積減小，可減弱其切向應力，因此需考慮切向應力過大而導致的破裂和起皺。

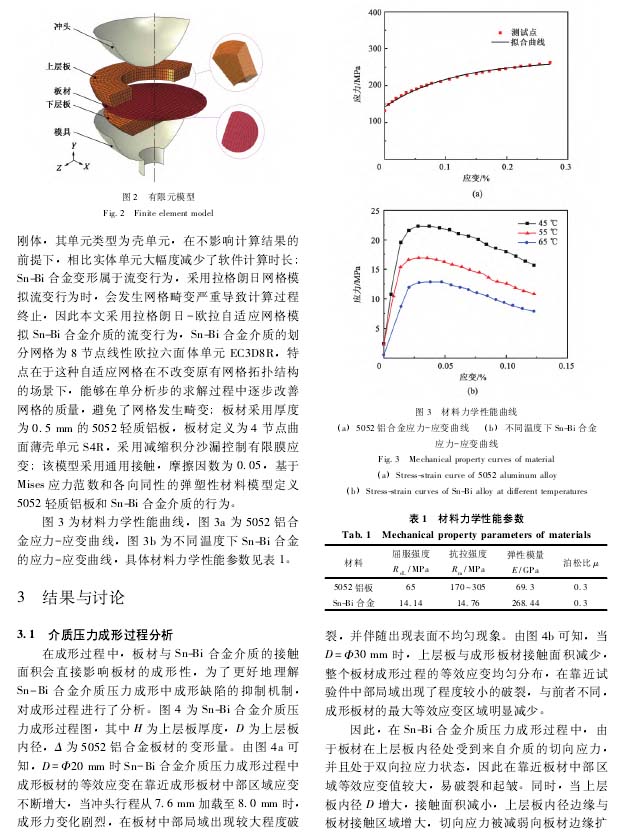

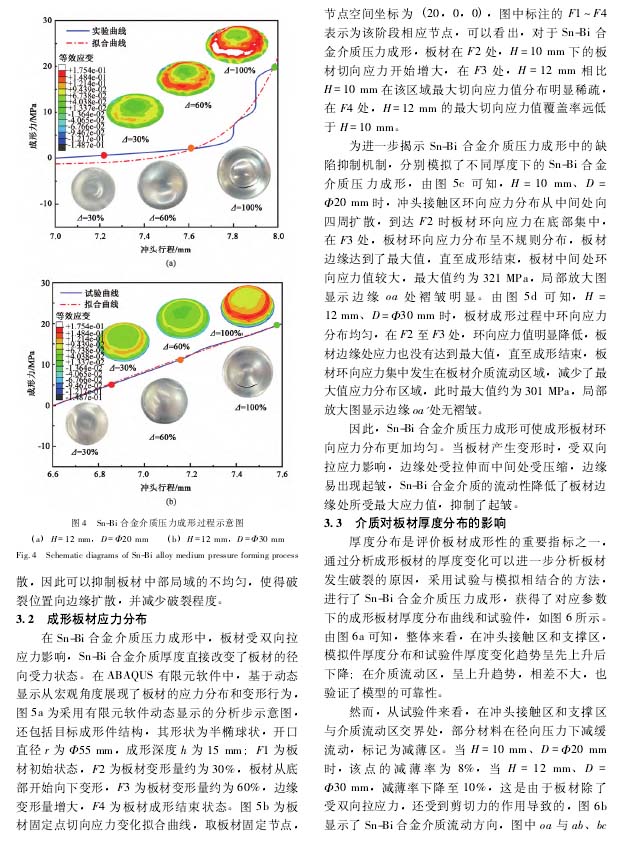

(2)對于Sn-Bi合金介質成形，在板材成形過程中，Sn-Bi合金介質厚度H直接改變了板材的徑向受力狀態，H= 10 mm下板材最大應力區域先開始增多，H=12 mm下的板材最大應力區域明顯稀疏。當板材產生變形時，邊緣處受壓應力作用而中間處受雙向拉應力作用，Sn-Bi合金介質具有非均勻分布特性，可使成形板材應力分布更加均勻，從而抑制邊緣處的起皺。

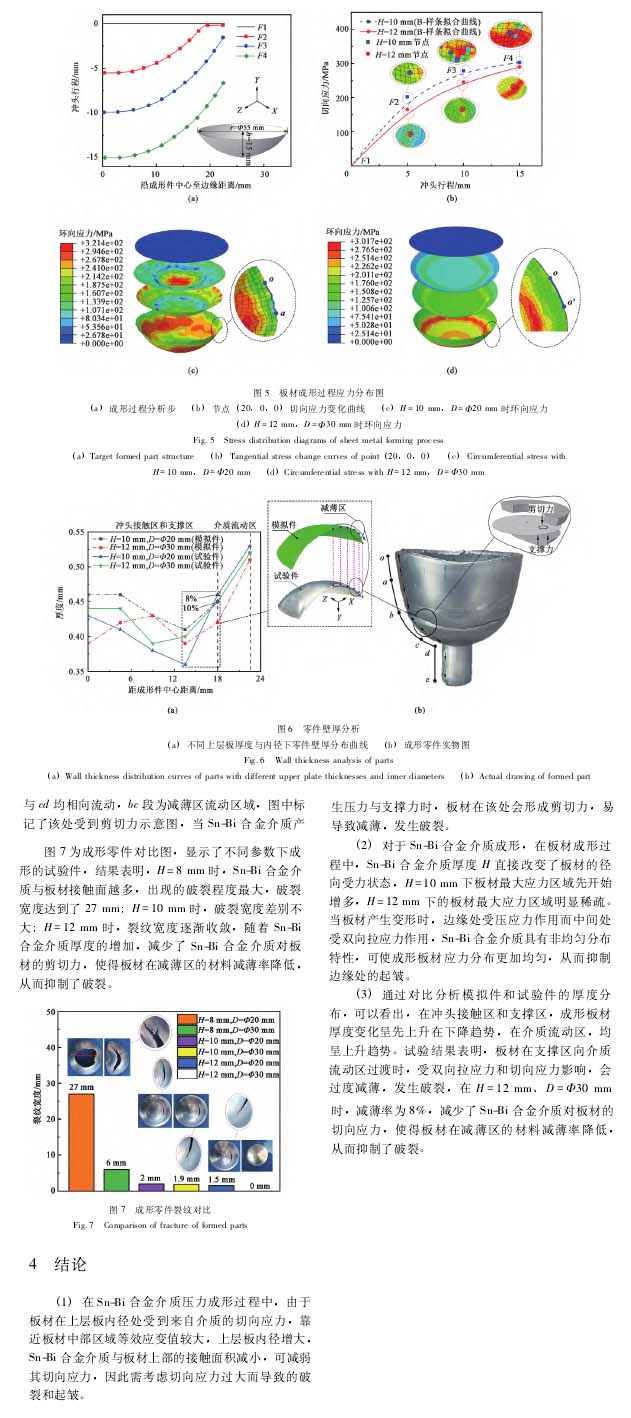

(3)通過對比分析模擬件和試驗件的厚度分布，可以看出，在沖頭接觸區和支撐區，成形板材厚度變化呈先上升在下降趨勢，在介質流動區，均呈上升趨勢。試驗結果表明，板材在支撐區向介質流動區過渡時，受雙向拉應力和切向應力影響，會過度減薄，發生破裂，在H= 12 mm, D = Φ30 mm時，減薄率為8%，減少了Sn-Bi合金介質對板材的切向應力，使得板材在減薄區的材料減薄率降低，從而抑制了破裂。
以下是正文：
