熱加工工藝：使用TRB管無補料的液壓脹形成形階梯管的研究
2021-08-07【作 者】張渝;顧栩
【摘 要】建立了TRB(軋制差厚板)管無軸向補料階梯管液壓脹形的有限元模型,研究了TRB管的過渡區和脹形區長度及階梯管的設計壁厚對終成形件壁厚分布的影響,并對某軸向非對稱階梯管的成形進行了模擬。結果表明:成形件最小壁厚與設計壁厚的最大差值為0.109 mm,為設計壁厚的5.45%,而最大壁厚與設計壁厚的最大差值為0.117 mm,為設計壁厚的5.85%;非軸向?qū)ΨQ(chēng)階梯管成形中最小壁厚、最大壁厚與設計壁厚的差分別為設計壁厚的4%與4.88%,因此,壁厚分布是均勻的。隨設計壁厚增大,壁厚差和最小壁厚與設計壁厚的差增大;過渡區長度增大,壁厚差增大,在過渡區長度小于30 mm時,最小壁厚與設計壁厚的差快速減小,之后變化不明顯;脹形區的長度對兩個壁厚差的影響規律相似,隨賬形區長度增大,均為先減后增且壁厚差值變化量不大。
【結 論】
1、數值模擬結構顯示，所有模擬成形結果中，最小壁厚與設計壁厚的最大差值為0.109mm，為設計壁厚的5.45%，最大壁厚與設計壁厚的最大差值為0.117mm，為設計壁厚的5.85%，壁厚分布是均勻的。
2、極差分析結果表明，脹形區的長對壁厚分布影響不明顯；過渡區長度增大，壁厚差增大，最小壁厚與設計壁厚的差在過渡區長度小于30mm（夾角大于14.9度）時，最小壁厚與設計壁厚的差明顯減??；設計壁厚對壁厚的分布影響最明顯，設計壁厚增大成形件壁厚差快速增大，而最小壁厚與設計壁厚的差也增大。

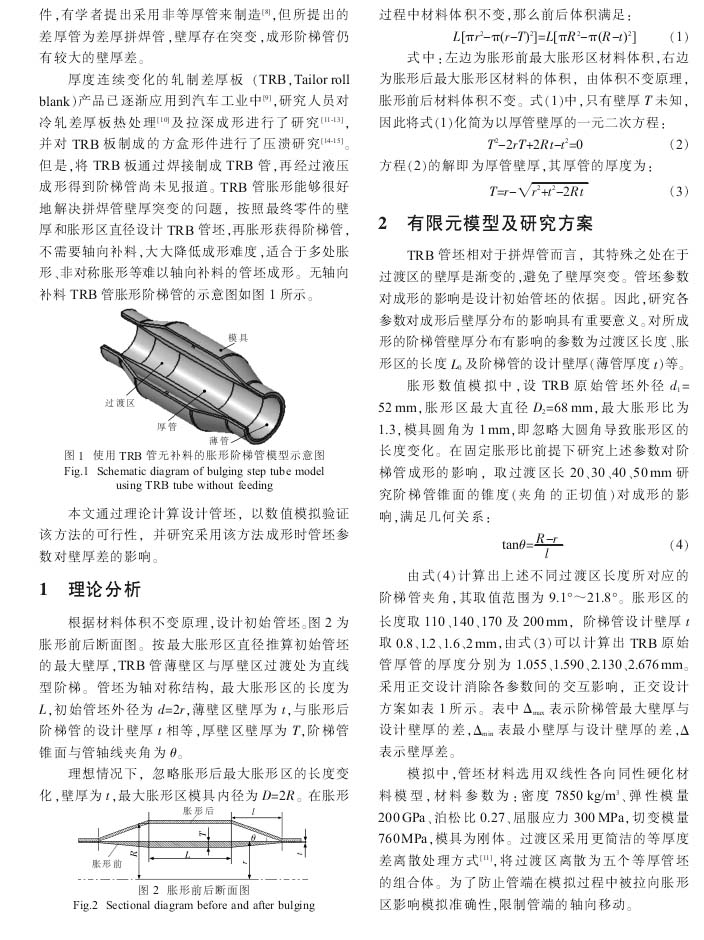

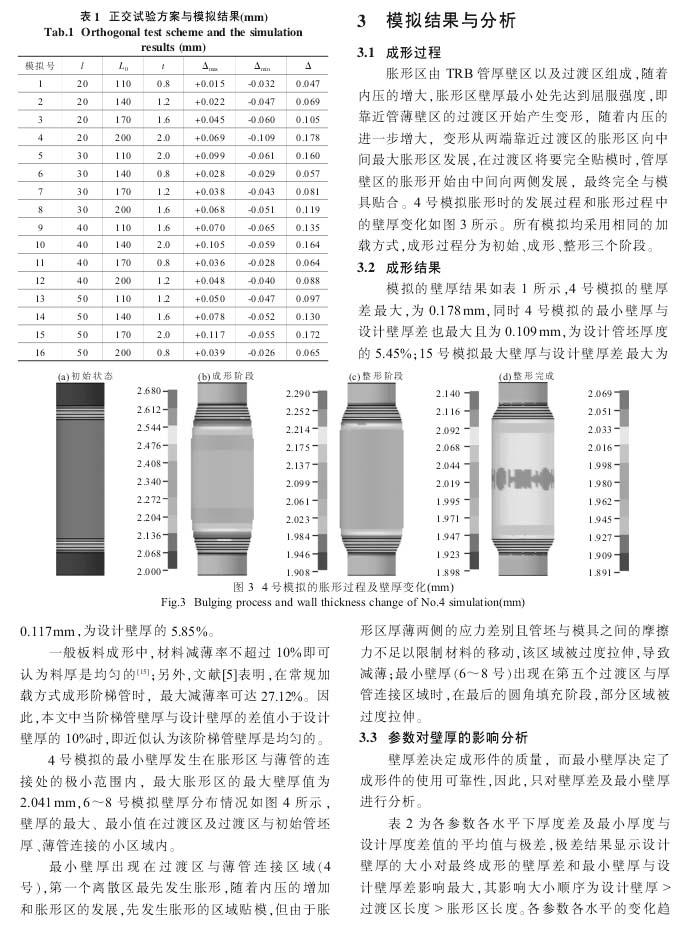

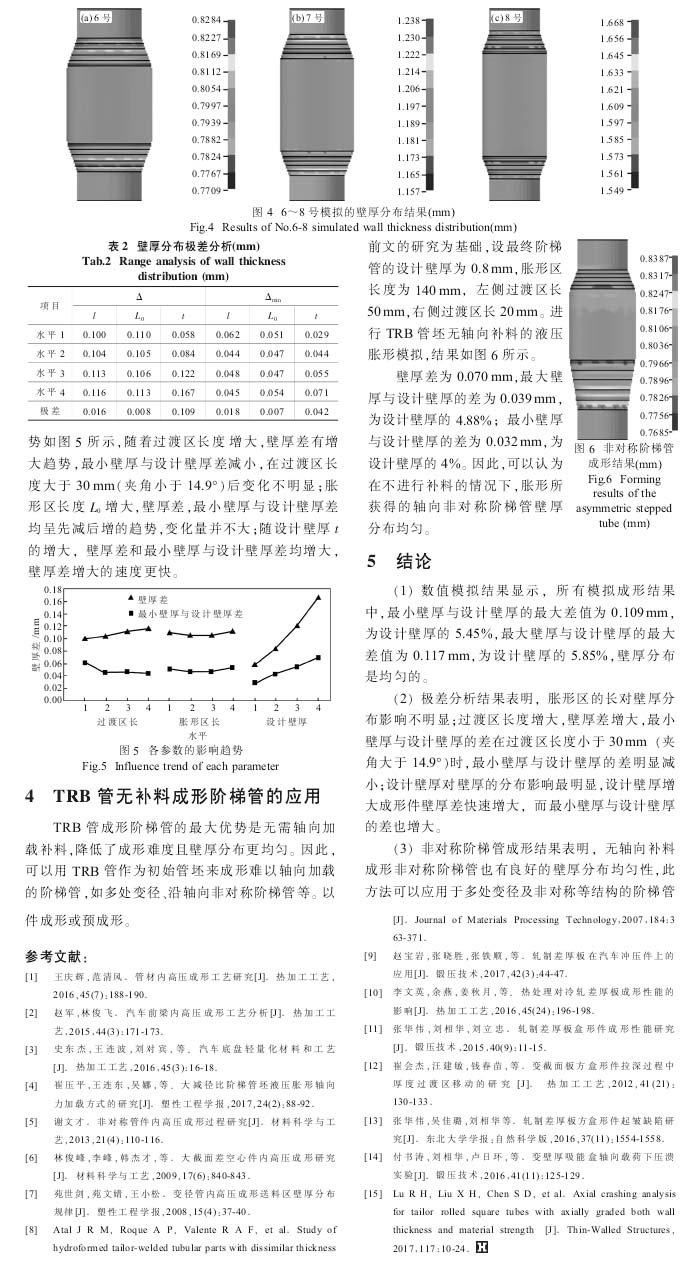

以下是正文：
