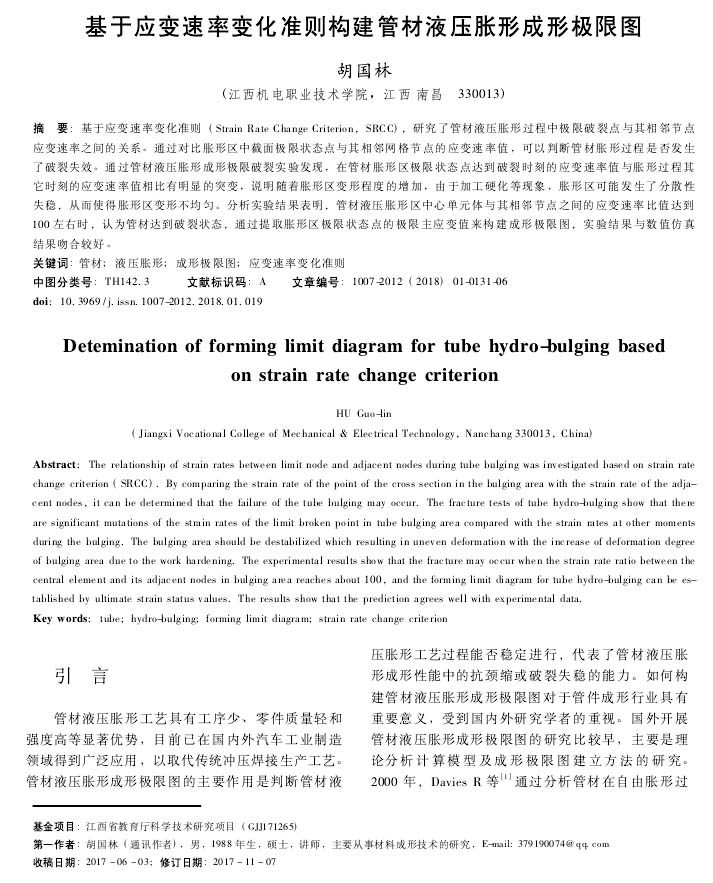

塑性工程學報：基于應變速率變化準則構(gòu)建管材液壓脹形成形極限圖
2021-08-06【作 者】胡國林

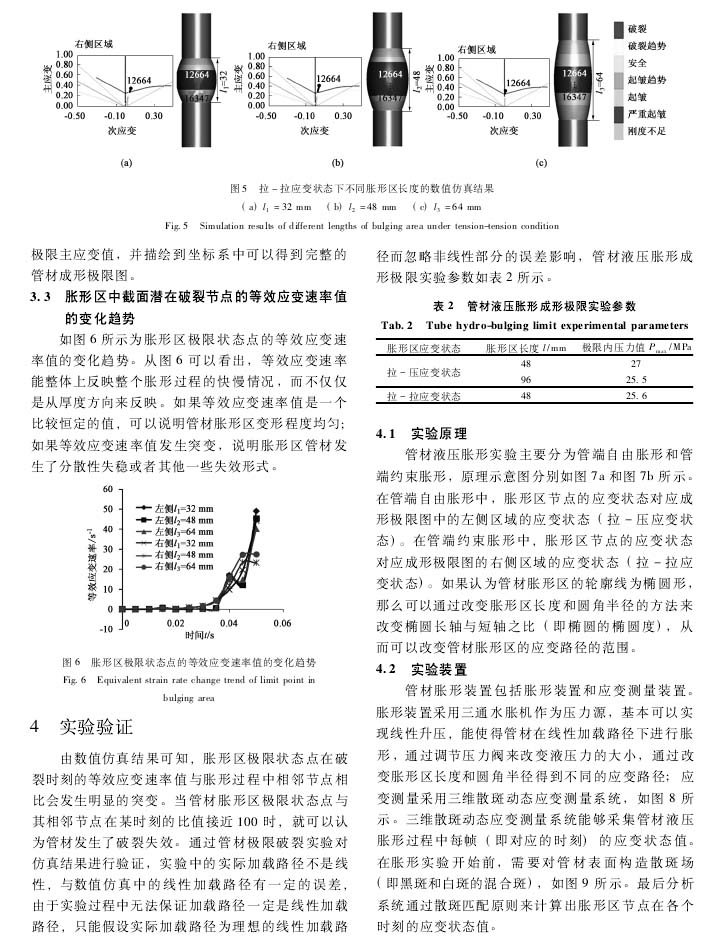

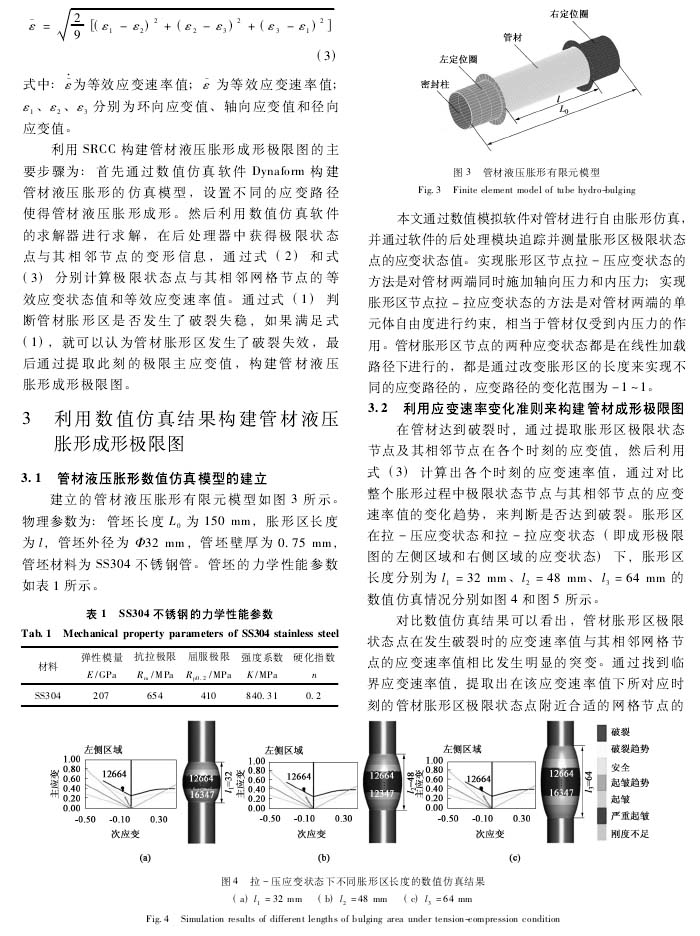

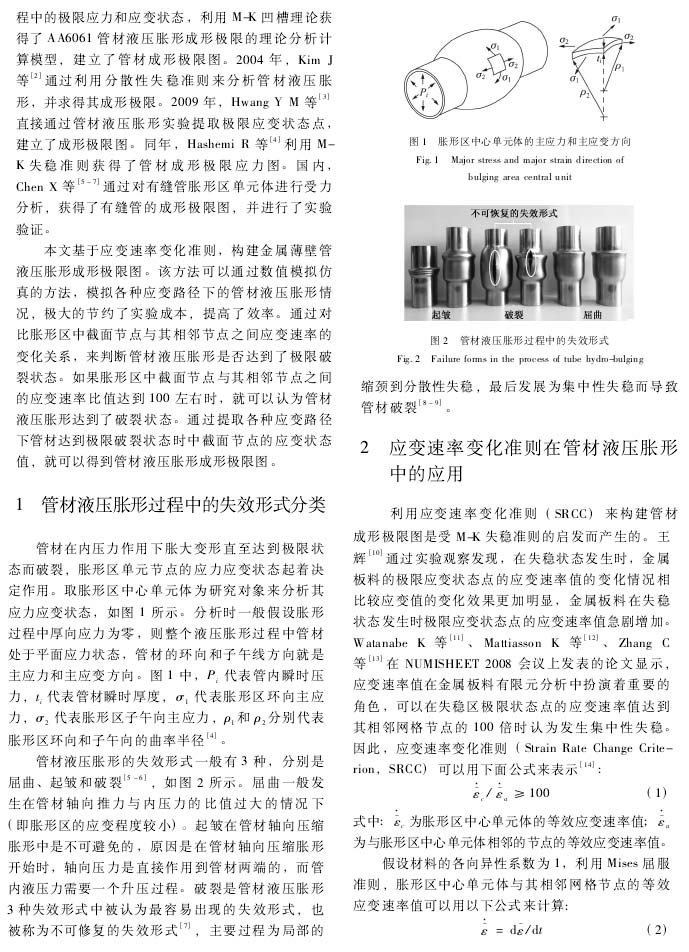

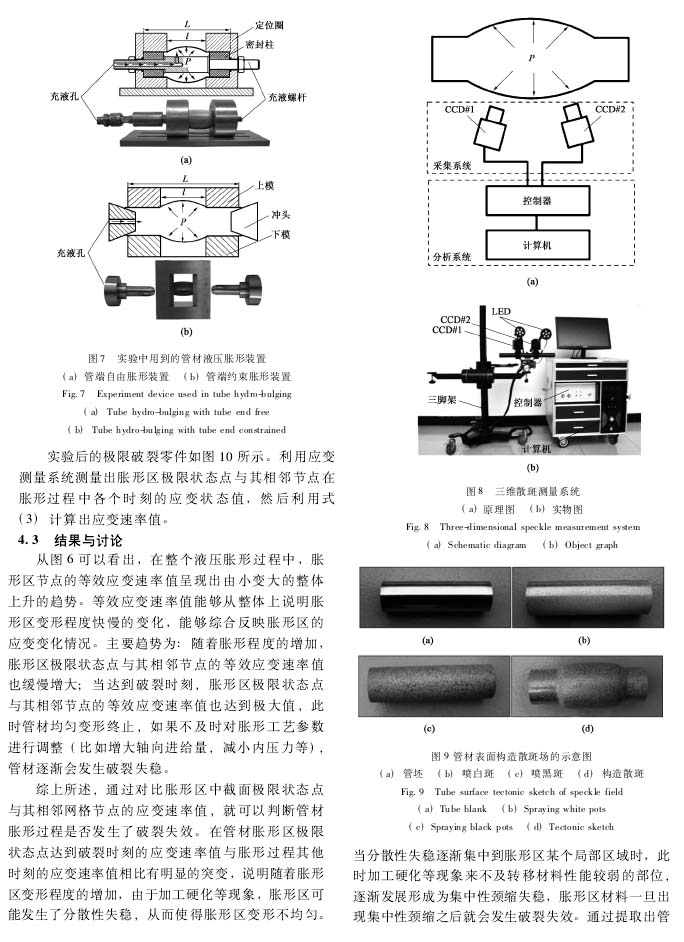

【摘 要】基于應變速率變化準則(Strain Rate Change Criterion,SRCC),研究了管材液壓脹形過程中極限破裂點與其相鄰節(jié)點應變速率之間的關(guān)系。通過對比脹形區(qū)中截面極限狀態(tài)點與其相鄰網(wǎng)格節(jié)點的應變速率值,可以判斷管材脹形過程是否發(fā)生了破裂失效。通過管材液壓脹形成形極限破裂實驗發(fā)現(xiàn),在管材脹形區(qū)極限狀態(tài)點達到破裂時刻的應變速率值與脹形過程其它時刻的應變速率值相比有明顯的突變,說明隨著脹形區(qū)變形程度的增加,由于加工硬化等現(xiàn)象,脹形區(qū)可能發(fā)生了分散性失穩(wěn),從而使得脹形區(qū)變形不均勻。分析實驗結(jié)果表明,管材液壓脹形區(qū)中心單元體與其相鄰節(jié)點之間的應變速率比值達到100左右時,認為管材達到破裂狀態(tài),通過提取脹形區(qū)極限狀態(tài)點的極限主應變值來構(gòu)建成形極限圖,實驗結(jié)果與數(shù)值仿真結(jié)果吻合較好。
以下是正文：
標簽：
液壓脹形
