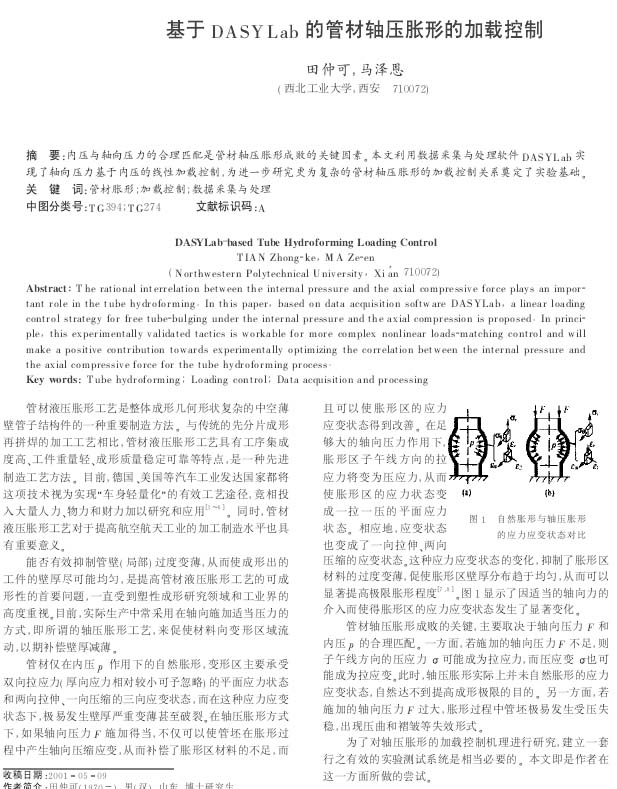

機械科學與技術：基于DASYLab的管材軸壓脹形的加載控制
2022-08-06【作 者】田仲可;馬澤恩
管材液壓脹形工藝是整體成形幾何形狀復雜的中空薄壁管子結構件的一種重要制造方法。與傳統的先分片成形再拼焊的加工工藝相比，管材液壓脹形工藝具有工序集成度高、工件重量輕、成形質量穩定可靠等特點，是一種先進制造工藝方法。目前，德國、美國等汽車工業發達國家都將這項技術視為實現“車身輕量化”的有效工藝途徑，竟相投入大量人力、物力和財力加以研究和應用[f ms 1。同時，管材液壓脹形工藝對于提高航空航天工業的加工制造水平也具有重要意義。
能否有效抑制管壁(局部)過度變薄，從而使成形出的工件的壁厚盡可能均勻，是提高管材液壓脹形工藝的可成形性的首要問題，一直受到塑性成形研究領域和工業界的高度重視。目前，實際生產中常采用在軸向施加適當壓力的方式，即所謂的軸壓脹形工藝，來促使材料向變形區域流動，以期補償壁厚減薄。
管材僅在內壓P作用下的自然脹形，變形區主要承受雙向拉應力(厚向應力相對較小可予忽略)的平面應力狀態和兩向拉伸、一向壓縮的三向應變狀態，而在這種應力應變狀態下，極易發生壁厚嚴重變薄甚至破裂。在軸壓脹形方式下，如果軸向壓力F施加得當，不僅可以使管坯在脹形過程中產生軸向壓縮應變，從而補償了脹形區材料的不足，而且可以使脹形區的應力應變狀態得到改善。
為了對軸壓脹形的加載控制機理進行研究，建立一套行之有效的實驗測試系統是相當必要的。本文即是作者在這一方面所做的嘗試。
【結 論】
上述加載控制邏輯的物理實現是通過相關的傳感器系統和DASYLab的專用控制主板完成的，具體細節本文從略。

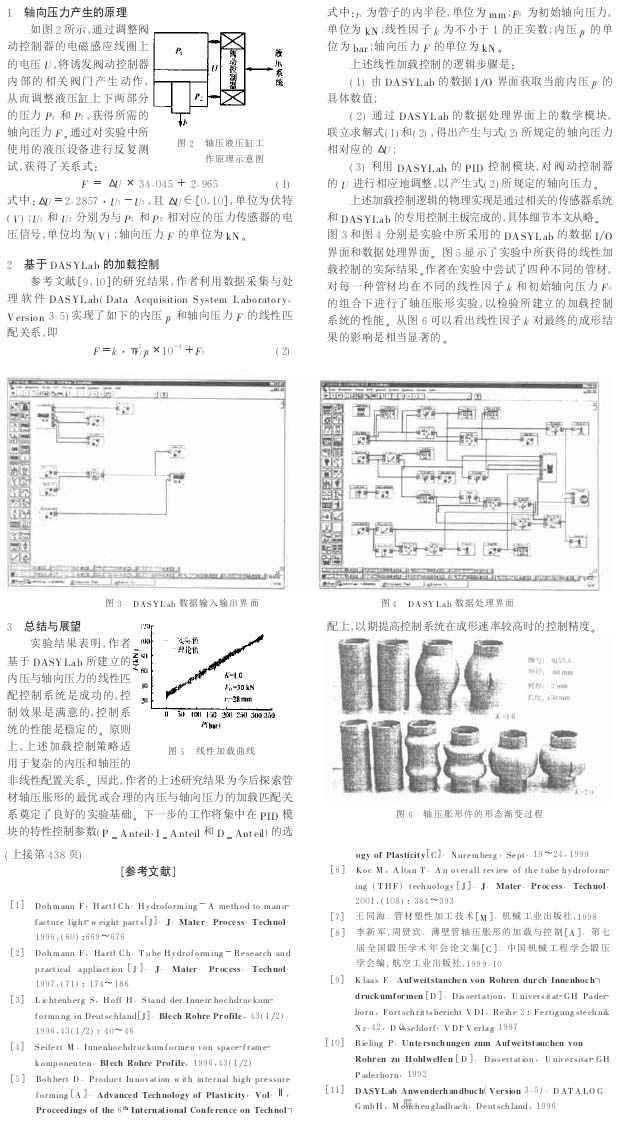

圖3和圖4分別是實驗中所采用的DASYLab的數據I/O界面和數據處理界面。圖5顯示了實驗中所獲得的線性加載控制的實際結果。作者在實驗中嘗試了四種不同的管材，對每一種管材均在不同的線性因子k和初始軸向壓力F。的組合下進行了軸壓脹形實驗，以檢驗所建立的加載控制系統的性能。從圖6可以看出線性因子k對最終的成形結果的影響是相當顯著的。
