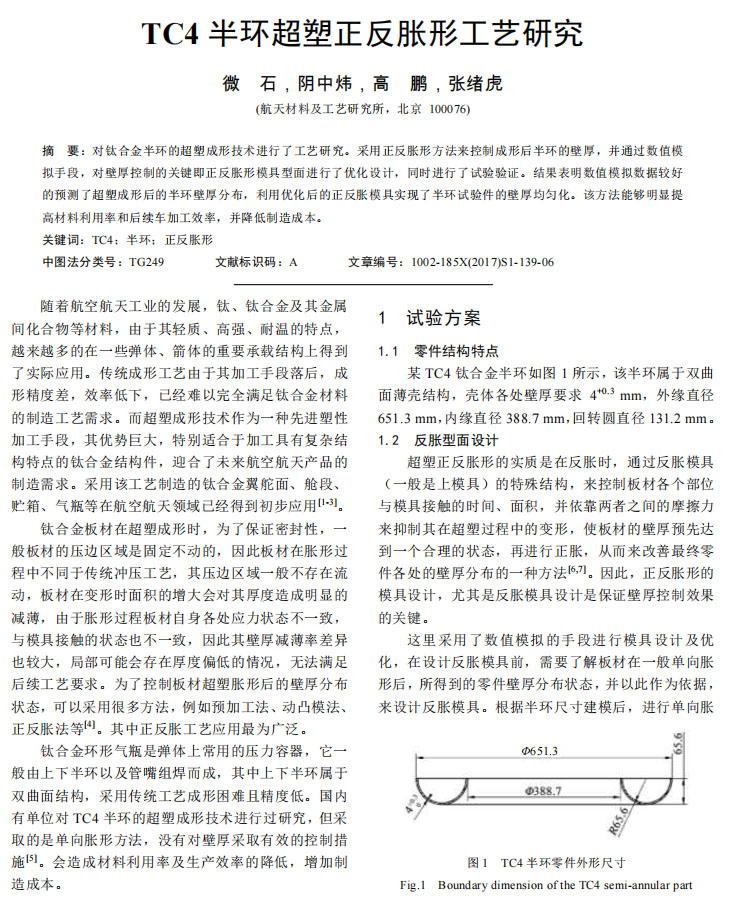

稀有金屬材料與工程：TC4半環超塑正反脹形工藝研究
2022-03-31【作 者】微石;陰中煒;高鵬;張緒虎
【引 言】隨著航空航天工業的發展，鈦、鈦合金及其金屬間化合物等材料，由于其輕質、高強、耐溫的特點，越來越多的在一些彈體、箭體的重要承載結構上得到了實際應用。傳統成形工藝由于其加工手段落后，成形精度差，效率低下，已經難以完全滿足鈦合金材料的制造工藝需求。而超塑成形技術作為一種先進塑性加工手段，其優勢巨大，特別適合于加工具有復雜結構特點的鈦合金結構件，迎合了未來航空航天產品的制造需求。采用該工藝制造的鈦合金翼舵面、艙段、貯箱、氣瓶等在航空航天領域已經得到初步應用[1-3]。
鈦合金板材在超塑成形時，為了保證密封性，一般板材的壓邊區域是固定不動的，因此板材在脹形過程中不同于傳統沖壓工藝，其壓邊區域一般不存在流動，板材在變形時面積的增大會對其厚度造成明顯的減薄，由于脹形過程板材自身各處應力狀態不一致，與模具接觸的狀態也不一致，因此其壁厚減薄率差異也較大，局部可能會存在厚度偏低的情況，無法滿足后續工藝要求。為了控制板材超塑脹形后的壁厚分布狀態，可以采用很多方法，例如預加工法、動凸模法、正反脹法等[4]。其中正反脹工藝應用最為廣泛。
鈦合金環形氣瓶是彈體上常用的壓力容器，它一般由上下半環以及管嘴組焊而成，其中上下半環屬于雙曲面結構，采用傳統工藝成形困難且精度低。國內有單位對 TC4 半環的超塑成形技術進行過研究，但采取的是單向脹形方法，沒有對壁厚采取有效的控制措施[5]。會造成材料利用率及生產效率的降低，增加制造成本。
【結 論】

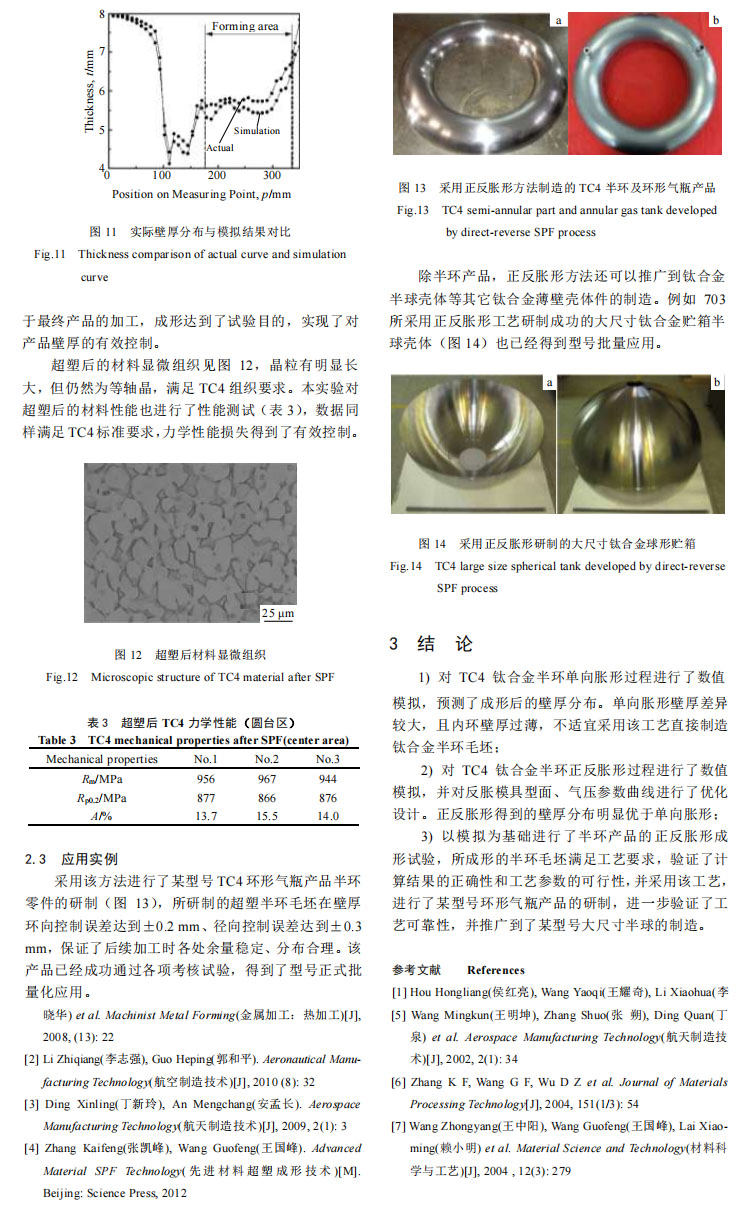

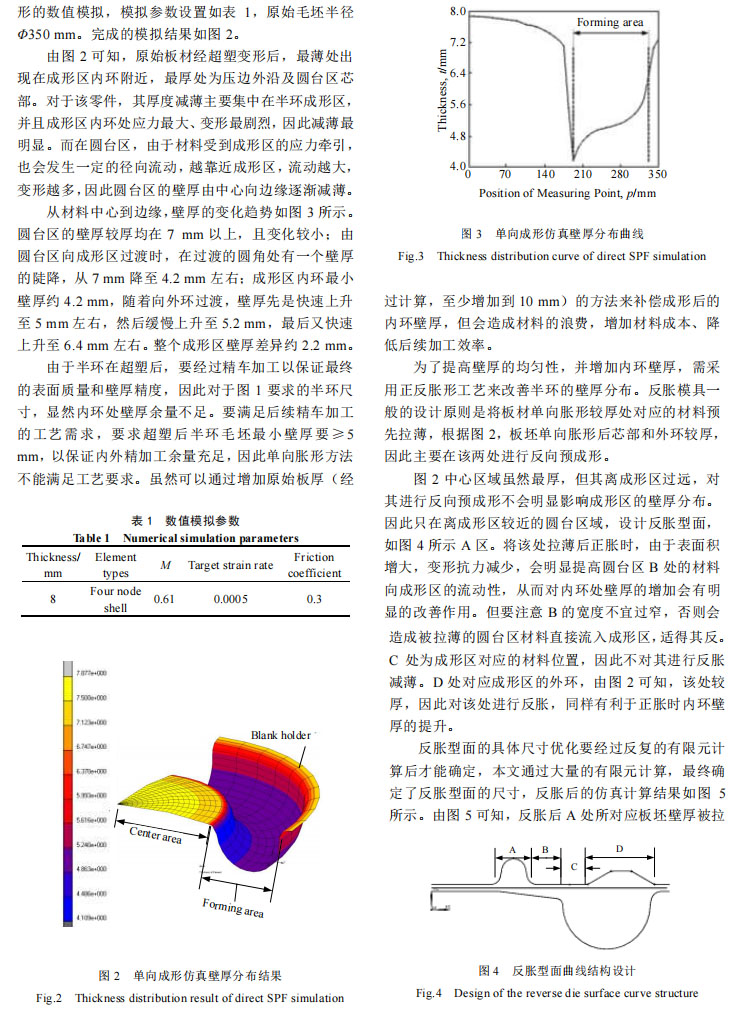

1、對 TC4 鈦合金半環單向脹形過程進行了數值模擬，預測了成形后的壁厚分布。單向脹形壁厚差異較大，且內環壁厚過薄，不適宜采用該工藝直接制造鈦合金半環毛坯；

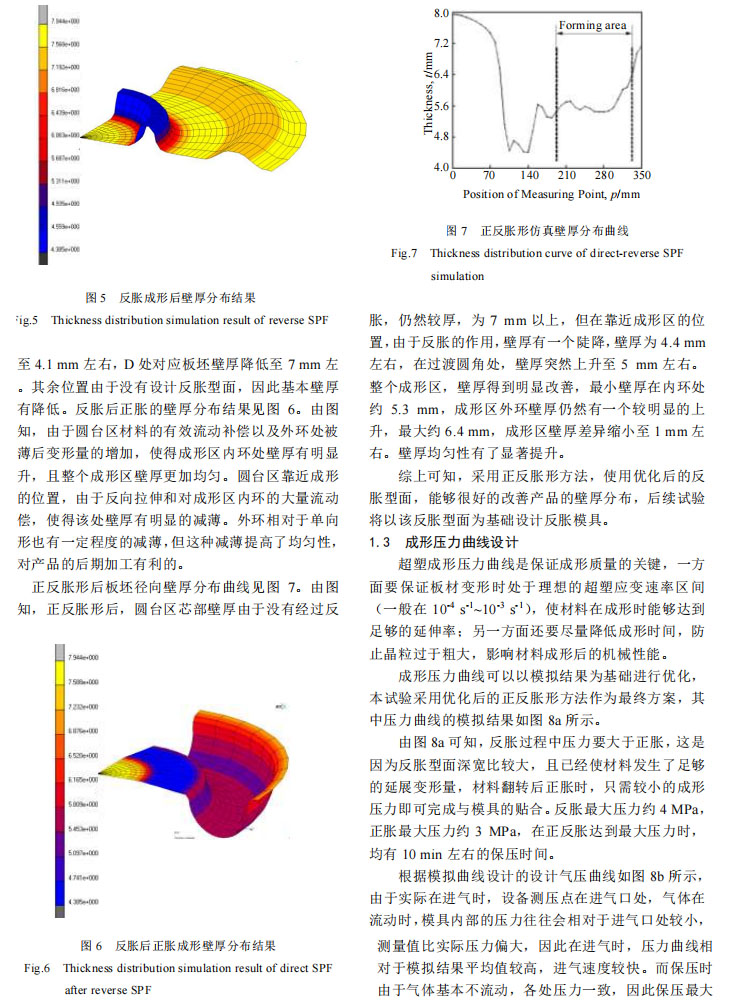

2、對 TC4 鈦合金半環正反脹形過程進行了數值模擬，并對反脹模具型面、氣壓參數曲線進行了優化設計。正反脹形得到的壁厚分布明顯優于單向脹形；
3、以模擬為基礎進行了半環產品的正反脹形成形試驗，所成形的半環毛坯滿足工藝要求，驗證了計算結果的正確性和工藝參數的可行性，并采用該工藝，進行了某型號環形氣瓶產品的研制，進一步驗證了工藝可靠性，并推廣到了某型號大尺寸半球的制造。
以下是正文：
