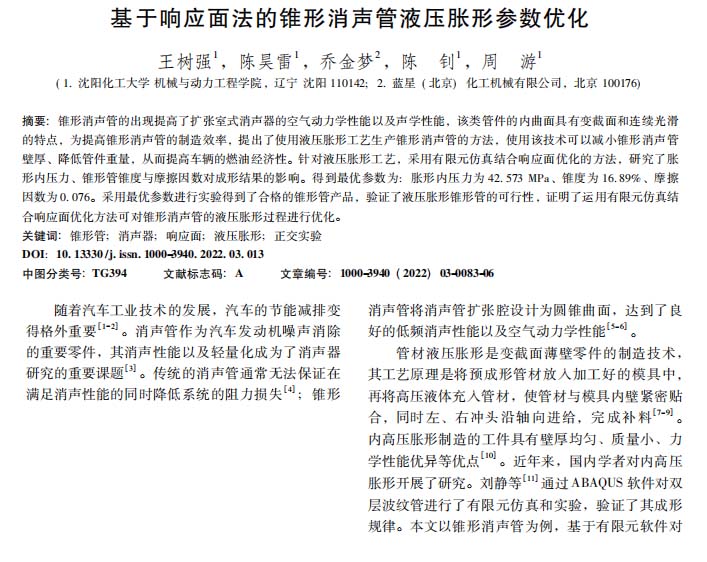

鍛壓技術：基于響應面法的錐形消聲管液壓脹形參數優化
2022-11-28【作 者】王樹強;陳昊雷;喬金夢;陳釗;周游
隨著汽車工業技術的發展，汽車的節能減排變得格外重要［1－2］。消聲管作為汽車發動機噪聲消除的重要零件，其消聲性能以及輕量化成為了消聲器研究的重要課題［3］。傳統的消聲管通常無法保證在滿足消聲性能的同時降低系統的阻力損失［4］; 錐形消聲管將消聲管擴張腔設計為圓錐曲面，達到了良好的低頻消聲性能以及空氣動力學性能［5－6］。管材液壓脹形是變截面薄壁零件的制造技術，其工藝原理是將預成形管材放入加工好的模具中，再將高壓液體充入管材，使管材與模具內壁緊密貼合，同時左、右沖頭沿軸向進給，完成補料［7－9］。內高壓脹形制造的工件具有壁厚均勻、質量小、力學性能優異等優點［10］。近年來，國內學者對內高壓脹形開展了研究。劉靜等［11］通過 ABAQUS 軟件對雙層波紋管進行了有限元仿真和實驗，驗證了其成形規律。本文以錐形消聲管為例，基于有限元軟件對錐形消聲管的成形過程進行了模擬分析與優化，并且將仿真結果與實驗成果進行了對比和分析，驗證了液壓脹形錐形消聲管的可行性。

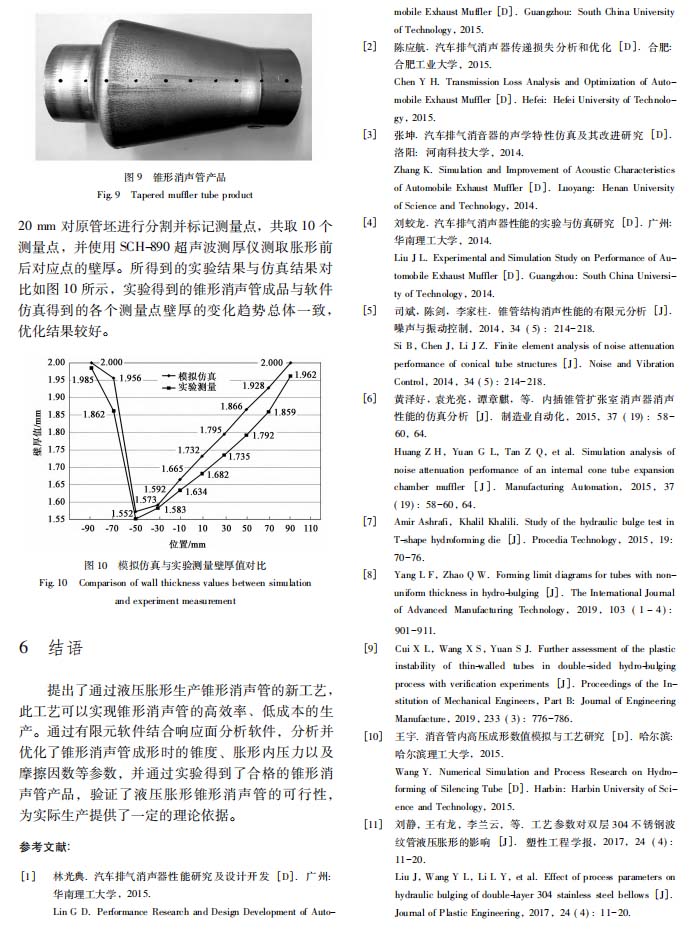

【結 語】
提出了通過液壓脹形生產錐形消聲管的新工藝，此工藝可以實現錐形消聲管的高效率、低成本的生產。通過有限元軟件結合響應面分析軟件，分析并優化了錐形消聲管成形時的錐度、脹形內壓力以及摩擦因數等參數，并通過實驗得到了合格的錐形消聲管產品，驗證了液壓脹形錐形消聲管的可行性，為實際生產提供了一定的理論依據。
以下是正文：
