機械工程學報：管坯電磁脹形磁場特性及磁壓力分布
2022-07-28【作 者】趙志衡;李春峰;李建輝;鄧將華
電磁成形屬于高能率成形技術，具有成形迅速，成形后零件彈復小，材料極限變形能力高以及利于實現復合工藝等特點[1,2]。管坯電磁脹形工藝適用于航空、航天和兵器制造等領域中復雜曲面零件的成形，以及大尺寸筒形件的精密校形，尤其適合鈦合金、鈮合金等塑性較差管材的加工。求解成形過程中的磁壓力是電磁成形理論研究的基本問題之一。磁壓力的計算結果直接用于坯料的變形分析，影響變形計算的求解精度。磁壓力的計算可采用電路歸算法[1]、磁路等效法[3]、解析法[4]及數值模擬[5,6]等方法。目前多采用磁路等效法近似求解磁壓力。這種方法的前提是假設線圈與管坯均為無限長，因而得到的只是作用于管坯上磁壓力的平均值，無法獲得磁壓力的分布，且其值誤差也較大[5]，給下一步的變形分析帶來困難。近年來有限元法在電磁成形磁壓力的求解中得到應用，有效地提高了求解精度[5,6]。有限元法的關鍵問題是確定求解區域，給出相應的邊界條件[7]。從磁場的基本理論出發分析管坯電磁脹形時磁場的對稱性，確定求解區域，進而討論求解區域邊界上的磁場特性，給出邊界條件。最后采用有限元法分別求解螺線管線圈和階梯形線圈電磁脹形時的磁場特性及磁壓力分布，并通過管坯自由脹形實驗驗證模擬結果。研究結果對于提高復雜曲面管類零件的成形精度和成形效率、控制磁壓力分布，實現無模成形具有重要意義。

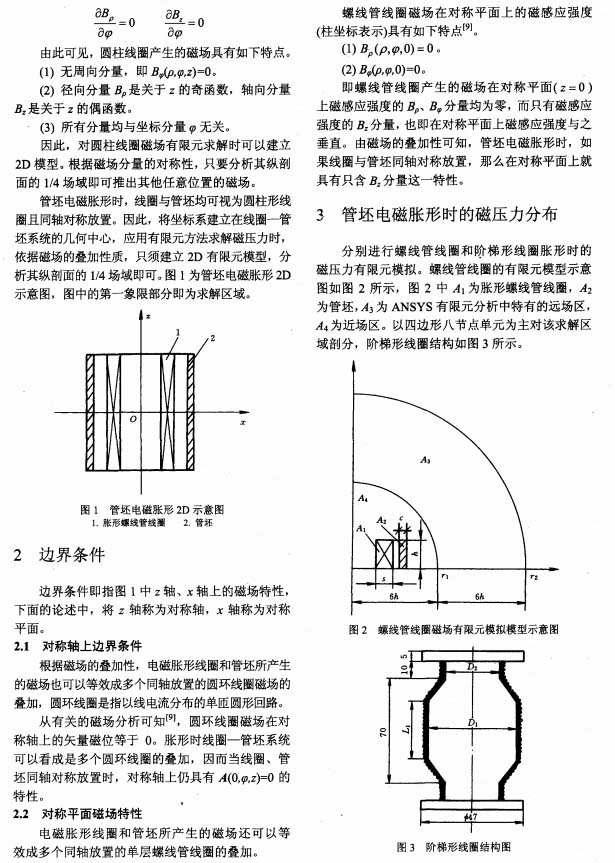

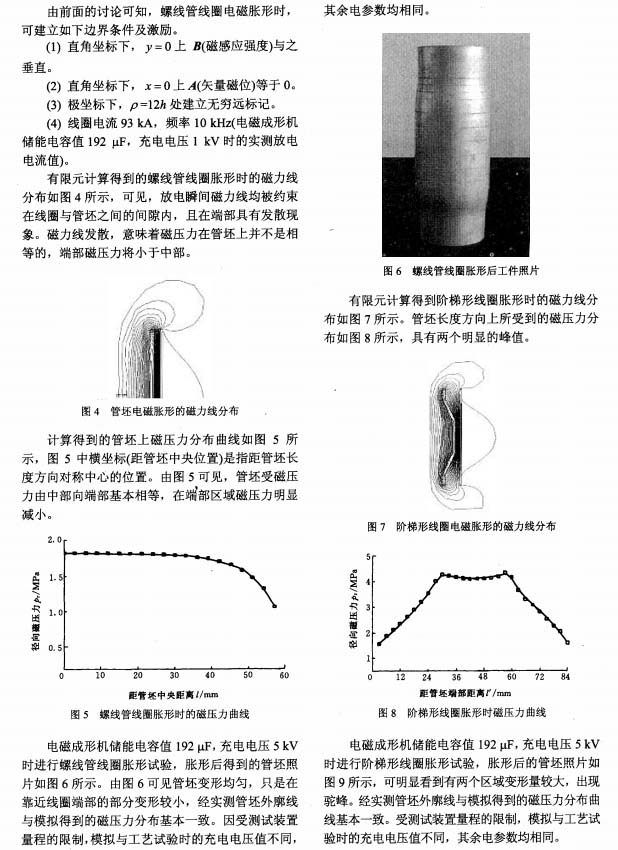

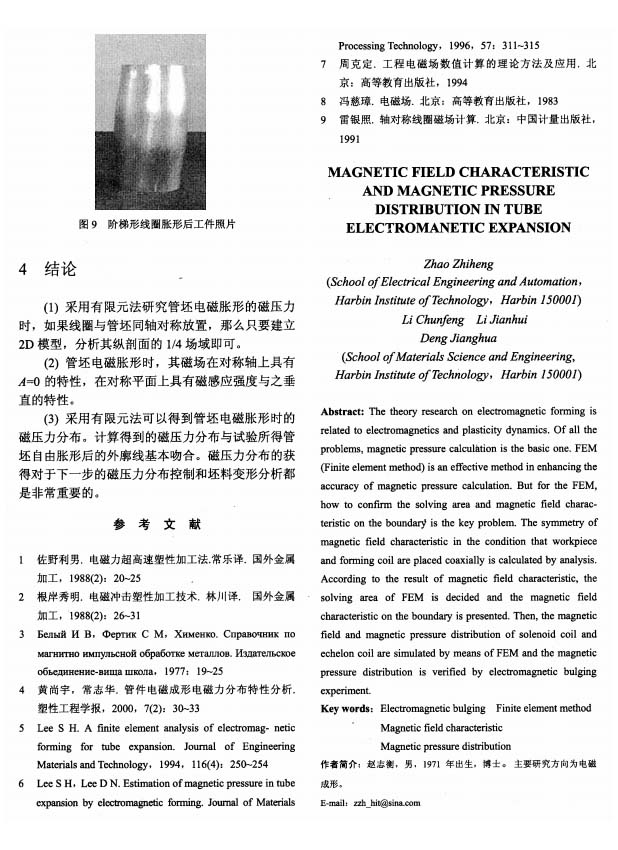

【結 論】
(1)采用有限元法研究管坯電磁脹形的磁壓力時，如果線圈與管坯同軸對稱放置，那么只要建立2D模型，分析其縱剖面的1/4場域即可。
(2)管坯電磁脹形時，其磁場在對稱軸上具有A=0的特性，在對稱平面上具有磁感應強度與之垂直的特性。
(3)采用有限元法可以得到管坯電磁脹形時的磁壓力分布。計算得到的磁壓力分布與試驗所得管坯自由脹形后的外廓線基本吻合。磁壓力分布的獲得對于下一步的磁壓力分布控制和坯料變形分析都是非常重要的。
以下是正文：
