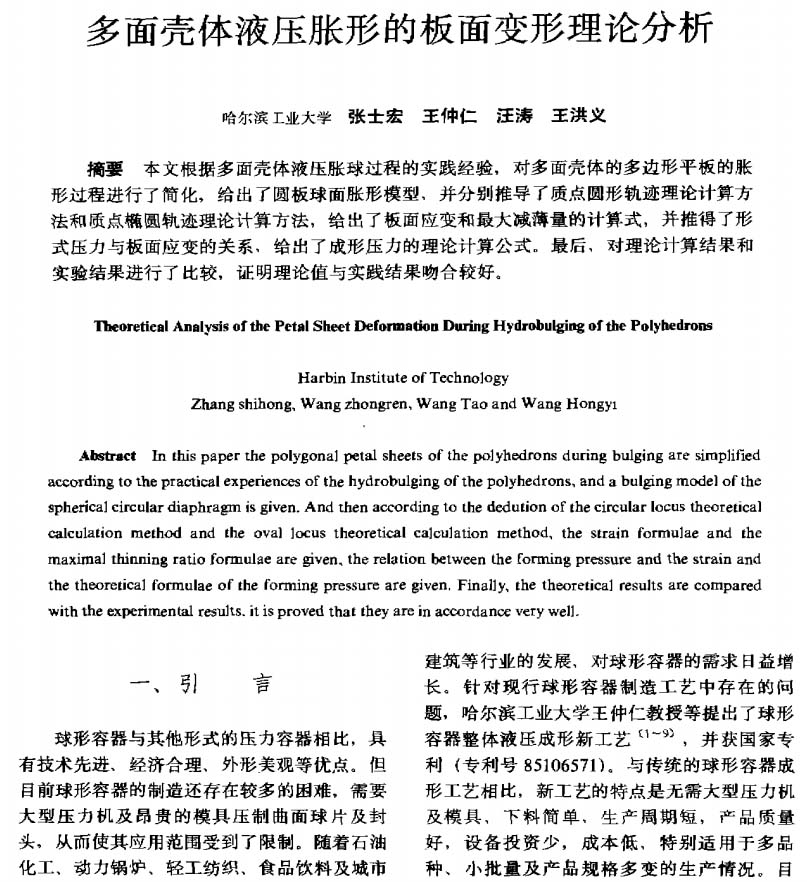

鍛壓技術：多面殼體液壓脹形的板面變形理論分析
2022-07-29【作 者】張士宏;王仲仁;汪濤;王洪義
【前 言】

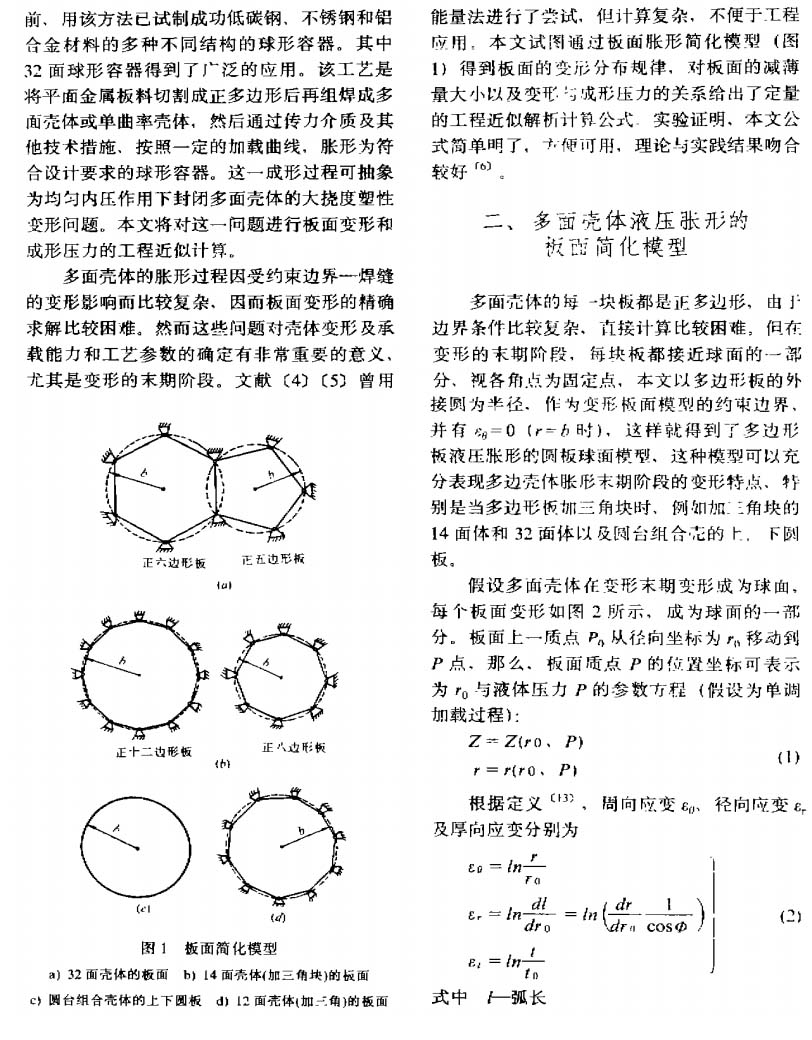

球形容器與其他形式的壓力容器相比，具有技術先進 、經濟合理 、外形美觀等優點。但目前球形容器的制造還存在較多的困難，需要大型壓力機及昂貴的模具壓制曲面球片及封頭，從而使其應用范圍受到了限制 。隨著石油化工 、動力鍋爐、輕工紡織 、食品飲料及城市建筑等行業的發展 ，對球形容器的需求日益增長 。 針對現行球形容器制造工藝中存在的問題 ，哈爾濱工業大學王仲仁教授等提出了球形容器整體液壓成形新工藝 ”，并獲國家專利 (專 利號 85106571)。 與傳統的球形容器成形工藝相比，新工藝的特點是無需大型壓力機及模具 ，下料簡單 ，生產周期短 ，產品質量好 ，設備投資少 ，成本低 ，特別適用于多品種 、小批量及產品規格多變的生產情況 目前用該方法已試制成功低碳鋼、不銹鋼和鉛合金材料的多種不同結構的球形容器 。其中32面球形容器得到了廣泛的應用 。該工藝是將平面金屬板料切割成正多邊形后再組焊成多面殼體或單曲率殼體，然后通過傳力介質及其他技術措施按照一定的加載曲線 ，脹形為符合漫計要求的球形容器 。這一成形過程可抽象為均勻內壓作用下封閉多面殼體的大撓度塑性變形問題 。本文將對這一問題進行板面變形和成形壓力的工程近似計算 。

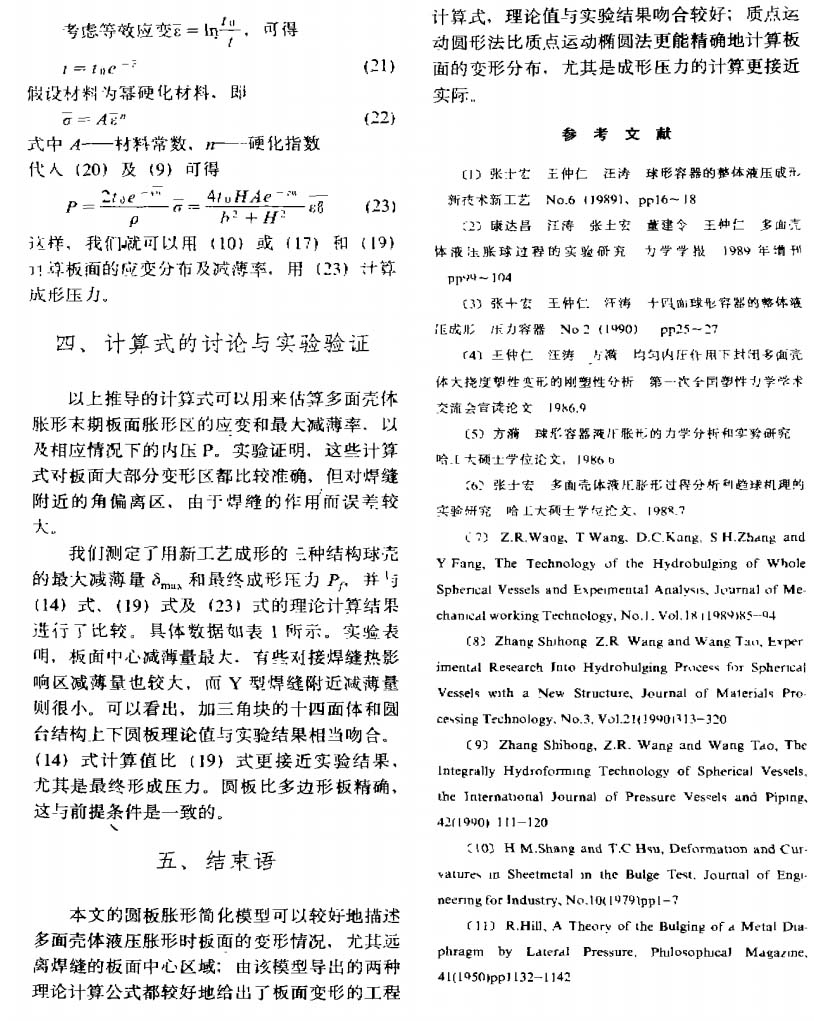

【結束語】
本文的圓板脹形簡化模型可以較好地描述多面殼體液壓脹形時板面的變形情況 ，尤其遠離焊縫的板面中心區域 ； 由該模型導出的兩種理論計算公式都較好地給出了板面變形的工程計算式 ，理論值與實驗結果吻合較好 ：質點運 動圓形法 比質點運動橢 圓法更能精確地計算 板 面的變形分布，尤其是成形壓力的計算更接近實際 。
以下是正文：
