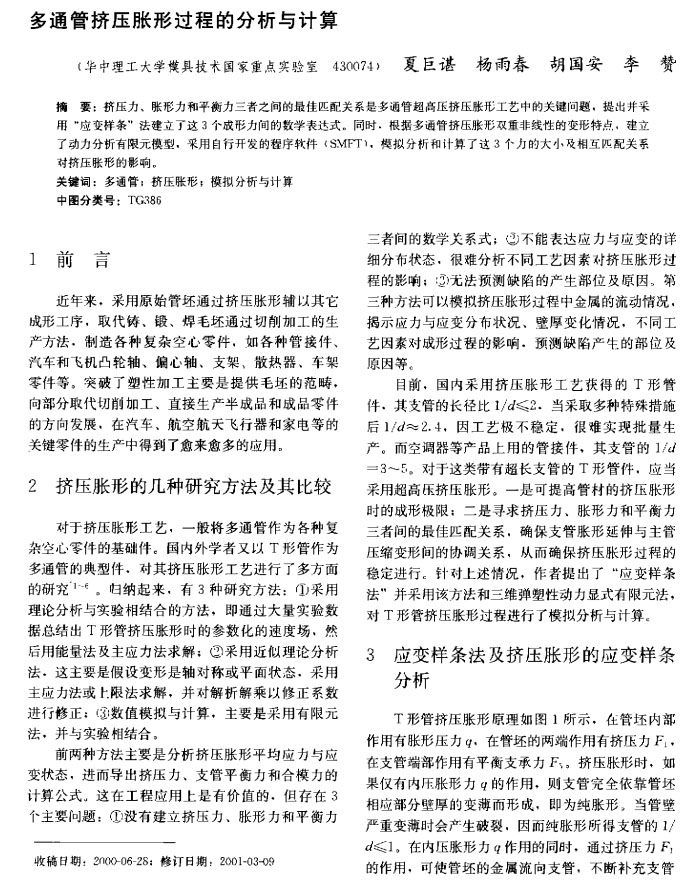

塑性工程學報：多通管擠壓脹形過程的分析與計算
2022-06-21【作 者】 夏巨諶;楊雨春;胡國安;李贊
【前 言】
近年來，采用原始管坯通過擠壓脹形輔以其它成形工序 ，取代鑄、鍛、焊毛坯通過切削加工的生產方法，制造各種復雜空心零件 ，如各種管接件 、汽車和飛機凸輪軸 、偏心軸 、支架 、散熱器 、車架零件等 。突破了塑性加工主要是提供毛坯的范疇，向部分取代工、直接生產半成 品和成品零件的方向發展 ，在汽車、航空航天飛行器和家電等的關鍵零件的生產中得到了愈來愈多的應用 。
對于擠壓脹形工藝，一般將多通管作為各種復雜空心零件的基礎件。國內外學者又以 T形管作為多通管的典型件。對其擠壓脹形工藝進行了多方面的研究 。歸納起來 ，有 3種研究方法：
①采用理論分析與實驗相結合的方法 ，即通過大量實驗數據總結出 T形管擠壓脹形 時的參數化的速度場 ，然后用能量法及主應力法求解；
②采用近似理論分析法．這主要是假設變形是軸對稱或平面狀態．采用主應力法或限法求解，并對解析解乘以修正系數進行修正；
③數值模擬與計算 ，主要是采用有限元法，并與實驗相結合 。

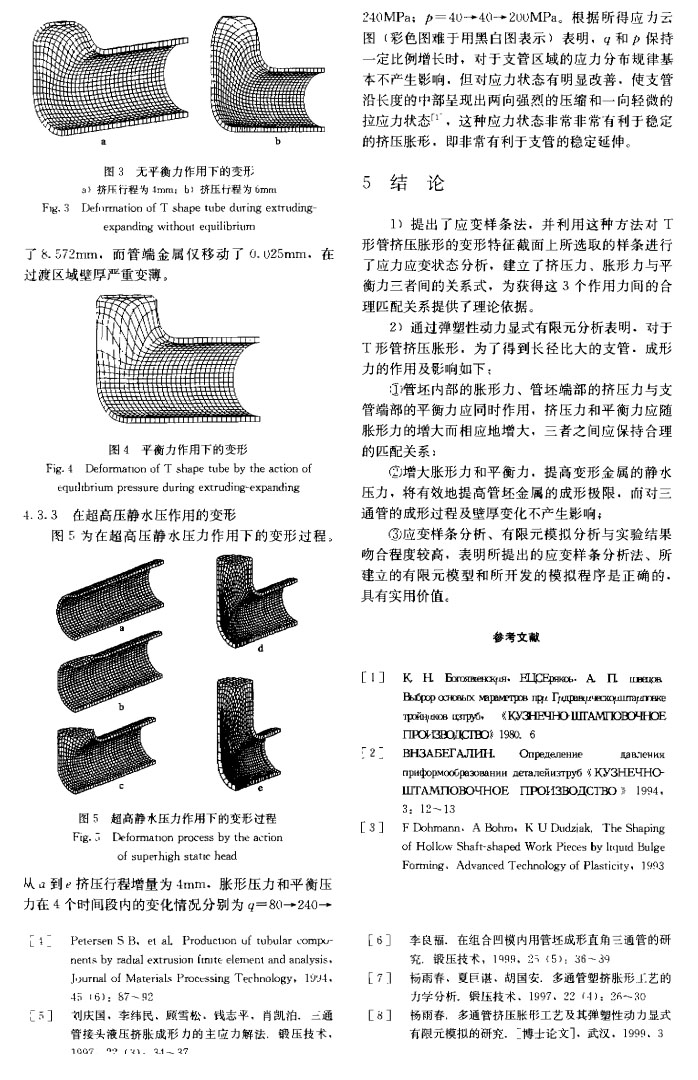

【結 論】
1、提出了應變樣條法，并利用這種方法對T形管擠壓脹形的變形特征截面上所選取的樣條進行了應力應變狀態分析 ，建立了擠壓 力 、脹形力與平衡力三者間的關系式，為獲得這 3個作用力問的合理匹配關系提供了理論依據 。
2、通過彈塑性動力顯式有限元分析表明．對于T形管擠壓脹形．為了得到長徑比大的支管，成形力的作用及影響如下 ：
①管坯內部的脹形力 、管坯端部 的擠壓力與支管端部 的平衡力應同時作 用，擠壓力和平衡力應隨脹形力的增大而相應地增 大，三者之間應保持合理的匹配關系；
②增大脹形力和平衡 力，提高變形金屬的靜水壓力 ，將有效地提高管坯金屬的成形極限，而對三通管的成形過程及壁厚變化不產生影響；
③應變樣條分析、有限元模擬分析與實驗結果吻合程度較高，表 明所提 出的應變樣條分析法、所建立的有限元模型和所開發的模擬程序是正確的，具有實用價值。
以下是正文：
