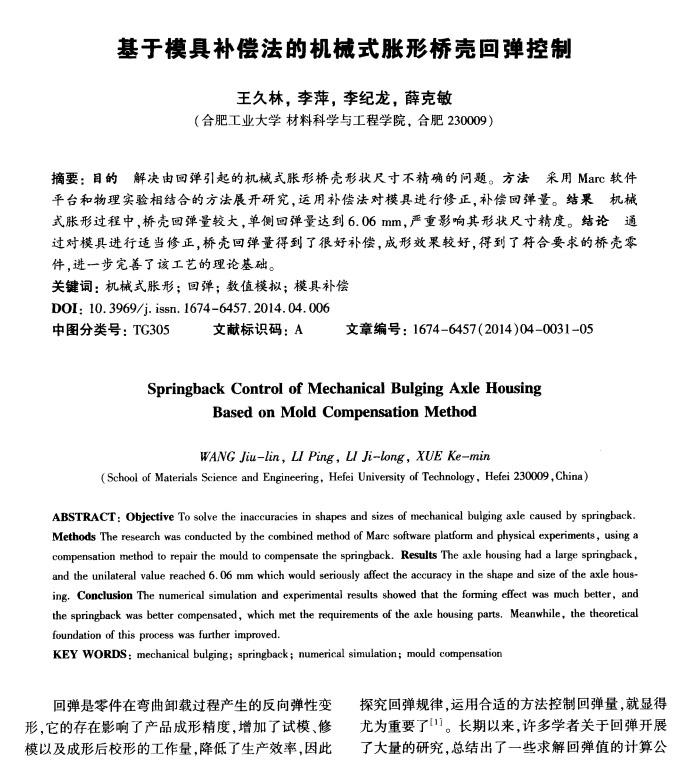

精密成形工程：基于模具補償法的機械式脹形橋殼回彈控制
2022-06-20【作 者】王久林;李萍;李紀龍;薛克敏
【前 言】

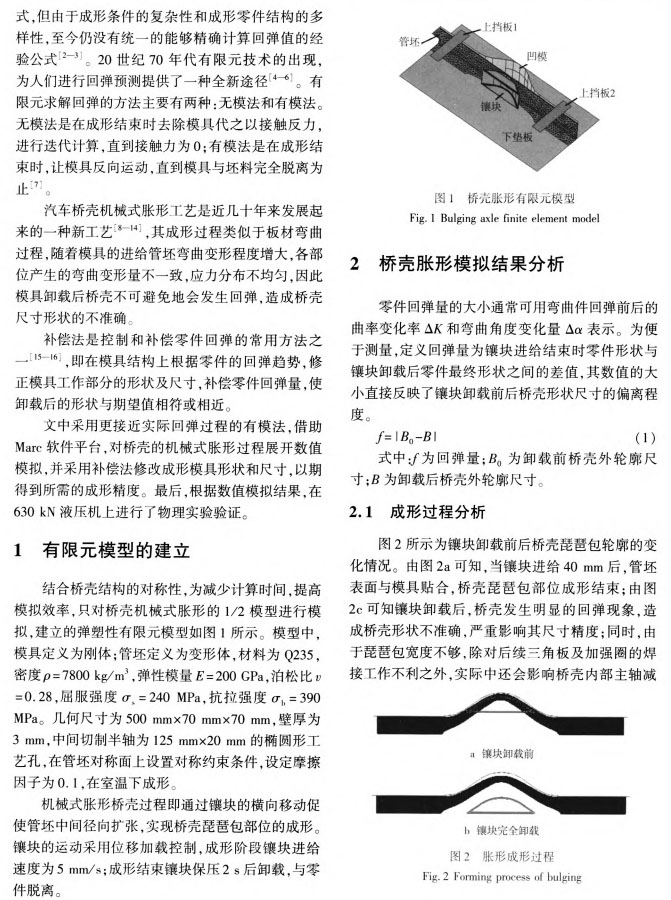

回彈是零件在彎曲卸載過程產生的反向彈性變形，它的存在影響了產品成形精度，增加了試模、修模以及成形后校形的工作量，降低了生產效率，因此探究回彈規律，運用合適的方法控制回彈量，就顯得尤為重要了[1]。長期以來，許多學者關于回彈開展了大量的研究．總結出了一些求解回彈值的計算公式，但由于成形條件的復雜性和成形零件結構的多樣性，至今仍沒有統一的能夠精確計算回彈值的經驗公式[2-3]。20世紀70年代有限元技術的出現，為人們進行回彈預測提供了一種全新途徑[4-6]。有限元求解回彈的方法主要有兩種：無模法和有模法。無模法是在成形結束時去除模具代之以接觸反力，進行迭代汁算，直到接觸力為0：有模法是在成形結束時，讓模具反向運動，直到模具與坯料完全脫離為止[7]。
汽車橋殼機械式脹形T藝是近幾十年來發展起來的一種新工藝[8-14]。其成形過程類似于板材彎曲過程，隨著模具的進給管坯彎曲變形程度增大，各部位產生的彎曲變形量不一致，應力分布不均勻，因此模具卸載后橋殼不可避免地會發生回彈，造成橋殼尺寸形狀的不準確。補償法是控制和補償零件回彈的常用方法之一[15-16]，即在模具結構上根據零件的回彈趨勢。修正模具工作部分的形狀及尺寸，補償零件回彈量。使卸載后的形狀與期望值相符或相近。
文中采用更接近實際回彈過程的有模法。借助Marc軟件平臺，對橋殼的機械式脹形過程展開數值模擬，并采用補償法修改成形模具形狀和尺寸，以期得到所需的成形精度。最后，根據數值模擬結果，在630 kN液壓機上進行了物理實驗驗證。
【結 論】

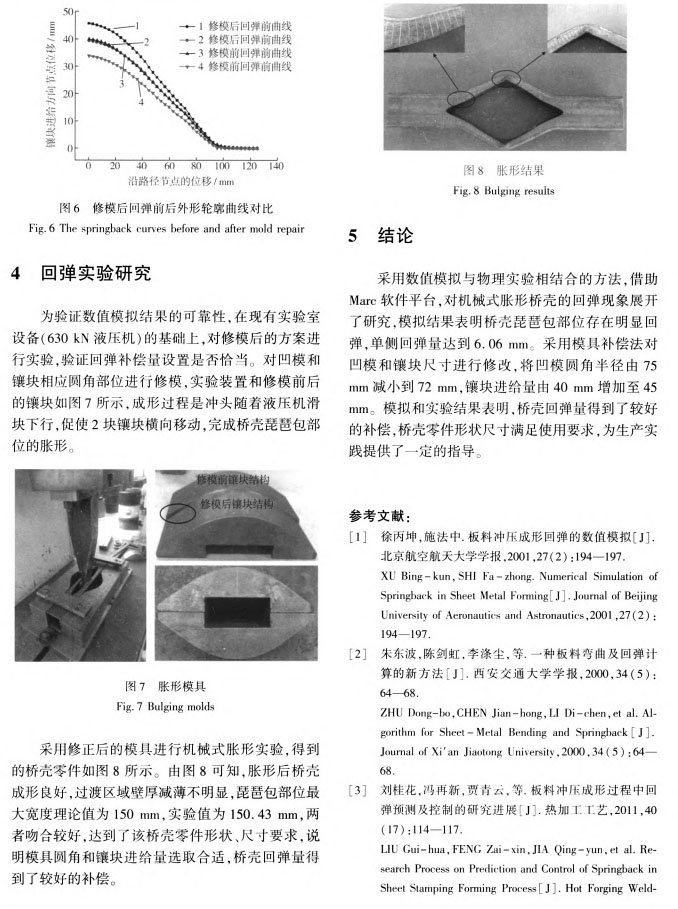

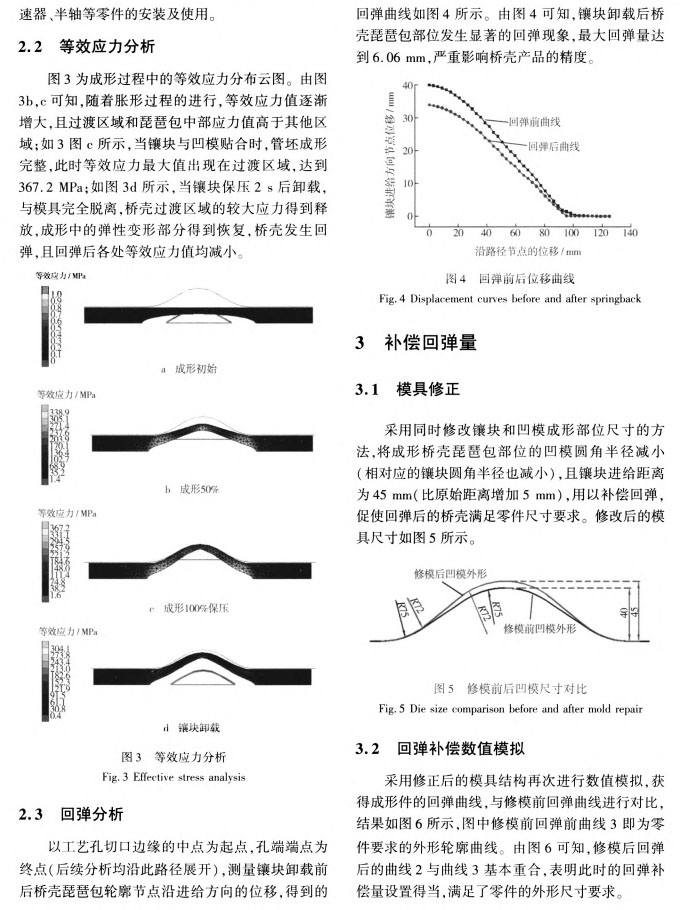

采用數值模擬與物理實驗相結合的方法，借助Marc軟件平臺，對機械式脹形橋殼的回彈現象展開了研究，模擬結果表明橋殼琵琶包部位存在明顯回彈，單側回彈量達到6．06 mm。采用模具補償法對凹模和鑲塊尺寸進行修改，將凹模圓角半徑由75mm減小到72 mm，鑲塊進給量由40 mm增加至45mm。模擬和實驗結果表明，橋殼回彈量得到了較好的補償，橋殼零件形狀尺寸滿足使用要求，為生產實踐提供了一定的指導。
以下是正文：
